5.2
Abschluss der Datenverkabelung
Der Abschluss der Datenverkabelung der einzelnen Segmente unterscheidet sich für
MS/TP 2-Draht und MS/TP RJ45. Im Folgenden wird der ordnungsgemäße Abschluss für
beide Verkabelungsarten erklärt.
Bitte beachten Sie, dass ein ordnungsgemäßer Abschluss des Netzwerkes
eine hohe Netzwerkstabilität gewährleisten und Schäden an Controllern
durch hohe elektrische Aktivität vorbeugen kann.
5.2.1 Abschluss bei MS/TP 2-Draht Verkabelung
Die MS/TP 2-Draht Verkabelung muss an beiden Enden für eine zuverlässige
Kommunikation abgeschlossen werden. Der DZNR hat einen eingebauten Abschluss für
jedes Segment, der über Jumper ausgewählt werden kann.
Für MS/TP 2-Draht Verkabelung muss der Jumper auf die TERM Position gesteckt
werden. Schließen Sie die Datenverkabelung am letzten Knotenpunkt im Segment mit

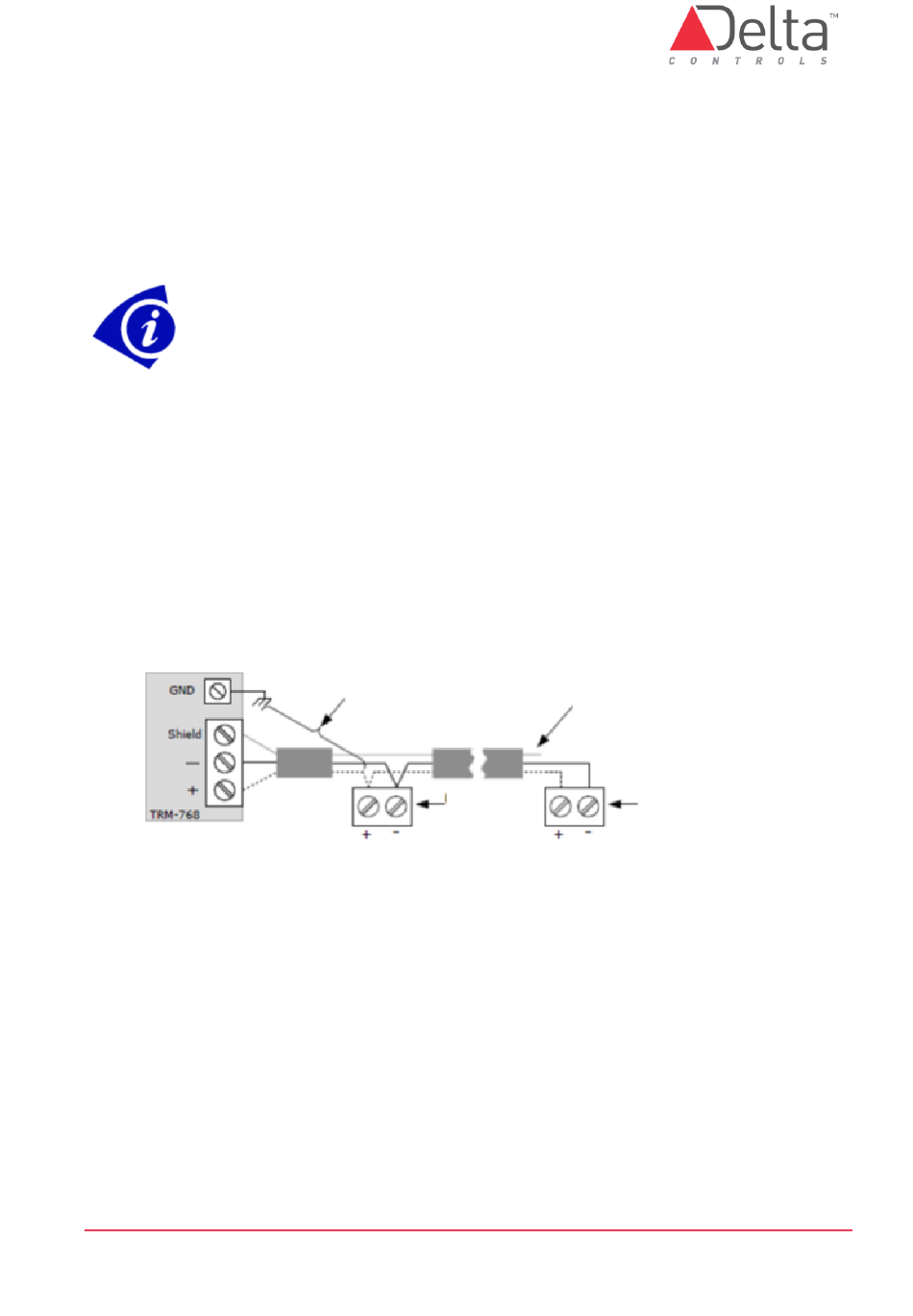

einem TRM-768 ab. Die folgende Abbildung veranschaulicht den ordnungsgemäßen
Abschluss für die Datenverkabelung und für die Abschirmung.
5.2.2 Abschluss bei MS/TP RJ45 Verkabelung
Hierbei muss der Jumper für das entsprechende Segment entfernt werden oder kann
alternativ auf non-TERM gesteckt werden. Geräte, die über MS/TP RJ45 kommunizieren
enthalten eingebaute Abschlusskomponenten.
DE-DZNR-768 Installationsanleitung.docx
Stichleitungslänge so
kurz wie möglich
Letzter Knoten
an diesem
Segment
RS-485
Anschlus
s
Schirm wird
nicht
geerdet
am Ende dieses Segments
DZNR mit TERM-Jumper
Aktivierung des Build-in
Segment-Abschlusses
MS/TP 2-Draht
Anschluss
© Delta Controls Germany 2022
Seite 11
