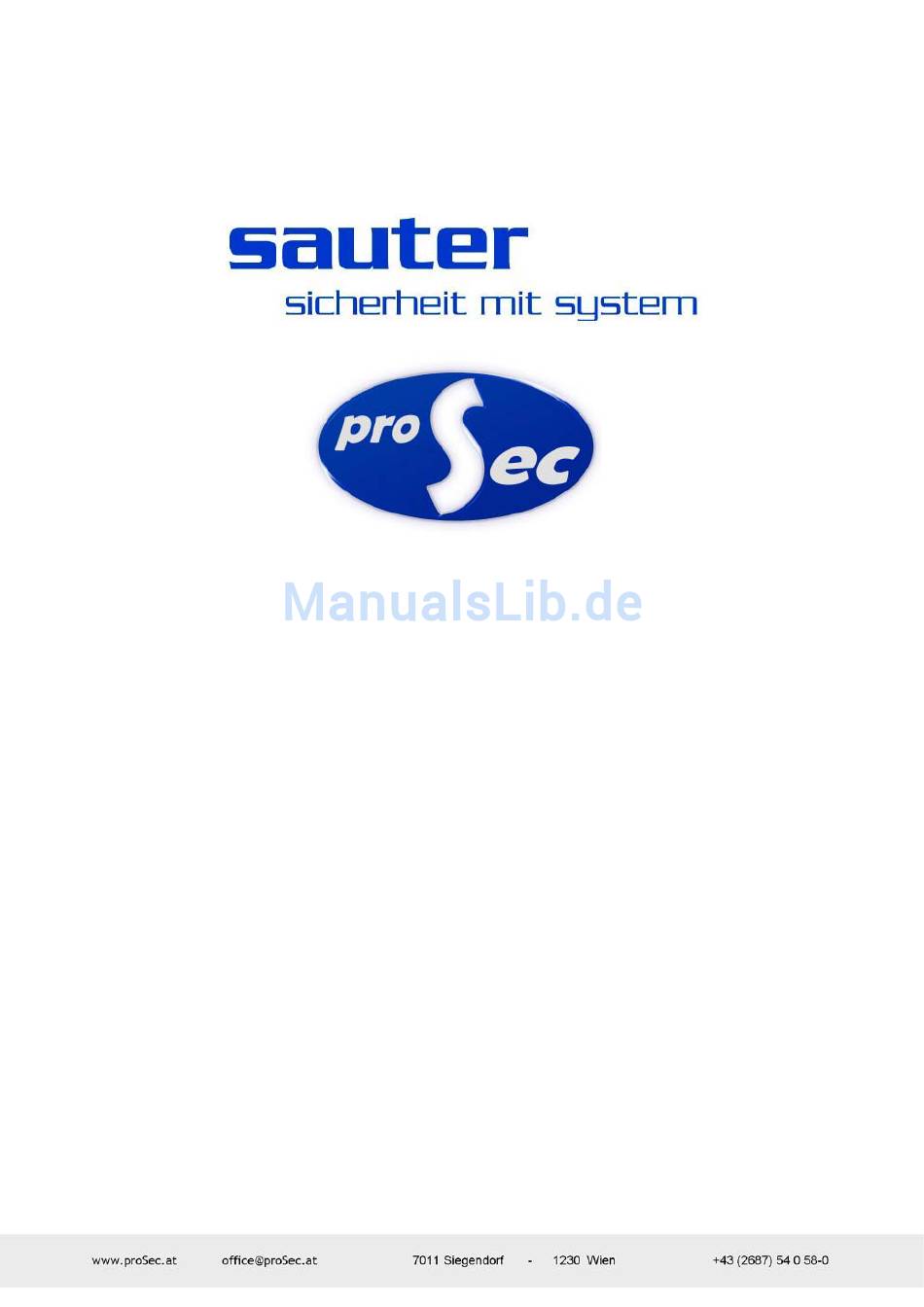

- Seite 1 Benutzeranleitung © 2009 by Sauter Electronic AG, Vaduz...
-
Seite 2: Inhaltsverzeichnis
V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Inhaltsverzeichnis Einleitung .........................3 Namenskonventionen ....................3 Allgemeine Hinweise zur Bedienung................4 Verwenden des Bedienteils ................... 4 Verwenden der Code-Tastatur ..................5 Hauptmenu........................6 erster Schritt: Anmelden am System................7 Benutzer ........................7 Benutzer neu anlegen....................7 Benutzer ändern ...................... -
Seite 3: Einleitung
V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Einleitung Dieses Handbuch beschreibt, wie das NOX-Einbruchmeldesystem bedient wird, wie Bereiche scharf- und unscharfgeschaltet und wie mit Alarmen und Warnungen verfahren wird. Diese Bedienungsanleitung ist komplett, so enthält sie alle Elemente des Bedienteils. Jedoch können einige Benutzer unterschiedliche Benutzerrechte haben. -
Seite 4: Allgemeine Hinweise Zur Bedienung
V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Allgemeine Hinweise zur Bedienung Verwenden des Bedienteils Das NOX CPA Bedienteil ermöglicht die komfortable Bedienung und Ausführung sämtlicher im Normalbetrieb notwendigen Funktionen. Es bietet die Anzeige von gespeicherten Meldun- gen sowie zusätzliche Funktionen für Wartung und Service. -
Seite 5: Verwenden Der Code-Tastatur
V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Verwenden der Code-Tastatur Anmelden am KPD: Eingabe eines gültigen Benutzercodes und Bestätigen mit Taste „E“. Status LEDs, Anzeige scharf / unscharf oder offen / zu Funktionstaste zum unscharf Schalten Funktionstaste zum scharf Schalten Türöffnung mit der Code-Tastatur:... -
Seite 6: Hauptmenu
V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Hauptmenu Das Hauptmenu ist in 7 Untermenus unterteilt. Immer wenn sich ein Benutzer am System anmeldet, wird dieses Hauptmenu angezeigt. Mit den Scroll-Tasten kann durch das Haupt- menu geblättert werden. HINWEIS: Abhängig von Ihren Benutzerrechten sind einige Menus nicht sichtbar. -
Seite 7: Erster Schritt: Anmelden Am System
V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung erster Schritt: Anmelden am System Wenn kein Benutzer angemeldet ist, so ist folgender Grundbildschirm sichtbar: Grundbildschirm Um Funktionen am Bedienteil auszuführen ist es notwendig, sich am Bedienteil mit Ihrem persönlichen Code anzumelden. Hierzu müssen Sie Ihren 4 bis 8-stelligen Benutzercode eingeben und mit Enter (E) bestätigen. - Seite 8 V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Geben Sie den Namen des neuen Benutzers an. Um einen Buchstaben einzugeben, drücken Sie die jewei- lige Taste so lange, bis der Buchstabe im Display er- scheint. Um zum nächsten Buchstaben zu springen warten Sie einen Moment oder wechseln Sie auf eine andere Taste.
-
Seite 9: Benutzer Ändern
V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Benutzer ändern Nachdem Sie sich mit Ihrem gültigen Code am Be- dienteil angemeldet haben, gelangen Sie über Betäti- gung der Scroll-Tasten (siehe #Verwendung des Be- dienteils) zum Menu „Benutzer“ Drücken Sie auf „wählen“. Das Untermenu „Benutzer“... -
Seite 10: Benutzer Löschen
V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Benutzer löschen Nachdem Sie sich mit Ihrem gültigen Code am Be- dienteil angemeldet haben, gelangen Sie über Betäti- gung der Scroll-Tasten (siehe #Verwendung des Be- dienteils) zum Menu „Benutzer“. Drücken Sie auf „wählen“. Das Untermenu „Benutzer“... -
Seite 11: Bereiche Und Melder
V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Bereiche und Melder Bereich schalten Nachdem Sie sich mit Ihrem gültigen Code am Be- dienteil angemeldet haben, gelangen Sie über Betäti- gung der Scroll-Tasten (siehe #Verwendung des Be- dienteils) zum Menu „Bereiche“. - Seite 12 V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Die erfolgreiche Änderung des Bereichszustandes von scharf auf unscharf wird Ihnen auf der Anzeige bestä- tigt. Seite 12...
-
Seite 13: Bereich Testen
V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Bereich testen Wenn Sie nur prüfen wollen ob der Bereich jetzt scharfgeschaltet werden könnte (z.B. alle Türen und Fenster verschlossen sind), so können Sie dies mit der Funktion „Bereich testen“. Nachdem Sie sich mit Ihrem gültigen Code am Be- dienteil angemeldet haben, gelangen Sie über Betäti-... - Seite 14 V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Scharfschaltfehler Wenn aus einem bestimmte Grund die Scharfschal- tung eines Bereichs nicht möglich ist, so wird Ihnen dies das System im Klartext mitteilen. Mögliche Scharfschaltfehlermeldungen: Fehlermeldung Bedeutung Behebung Aktive Melder Es gibt im Bereich noch aktive Stellen Sie sicher, dass die Melder.
-
Seite 15: Melder Deaktivieren Bei Schaltfehler
V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Melder deaktivieren bei Schaltfehler Wenn Sie versuchen einen Bereich scharf zuschalten, in dem es einen oder mehrere aktive Melder gibt, so wird ein Scharfschaltfehler angezeigt. Dann können Sie diese Melder deakti- vieren: Wenn Sie „wählen“... -
Seite 16: Melder Deaktivieren Ohne Schaltfehler
V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Melder deaktivieren ohne Schaltfehler Nachdem Sie sich mit Ihrem gültigen Code am Be- dienteil angemeldet haben, gelangen Sie über Betäti- gung der Scroll-Tasten (siehe #Verwendung des Be- dienteils) zum Menu „Bereiche“. Drücken Sie auf „wählen“. Der Bereich mit Nummer 1 erscheint auf der Anzeige des Bedienteils. - Seite 17 V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung HINWEIS: Immer wenn der Bereich vom Zustand “scharf” in den Zustand “un- scharf” wechselt, werden alle deaktivierten Melder automatisch re- aktiviert. Somit wird verhindert, dass ein abgeschalteter Melder ver- gessen wird. Alle abgeschalteten Melder werden im Warnungsmenu angezeigt.
-
Seite 18: Alarme
V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Alarme Alarme anzeigen und quittieren Das Alarmmenu wird nur angezeigt, wenn ein aktiver Alarm auf dem System ansteht. Im Alarmmenu können Sie detaillierte Informationen über diesen oder weitere Alarme abfragen sowie die Alarme quittieren (sofern Sie über die nötige Berechtigung verfügen). -
Seite 19: Warnungen
V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Mögliche Fehler bei Quittierung: Fehlermeldung Bedeutung Behebung keine Berechtigung Der angemeldete Benutzer Verwenden Sie einen Code verfügt nicht über die entspre- mit einer höheren Berechti- chende Berechtigung um den gung anstehenden Alarm zu quittie-... -
Seite 20: Logs
V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Logs Alarmlog anzeigen Im Menu Alarmlog werden alle aufgetretenen Alarme und Quittierungen in chronologischer Reihenfolge aufgelistet Nachdem Sie sich mit Ihrem gültigen Code am Be- dienteil angemeldet haben, gelangen Sie über Betäti-... -
Seite 21: Benutzerlog Anzeigen
V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Benutzerlog anzeigen Im Menu Benutzerlog werden alle aufgetretenen Alarme und Quittierungen in chronologi- scher Reihenfolge aufgelistet. Nachdem Sie sich mit Ihrem gültigen Code am Be- dienteil angemeldet haben, gelangen Sie über Betäti-... -
Seite 22: Zeitprofile
V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Zeitprofile Zeitprofil ändern Im Menu Zeitprofile können Sie bestehende Zeitprofile (Freigabezeiten für Bereiche oder Benutzer) ändern oder neue Spezialtage (Ausnahmetage des normalen Kalenders, wie z.B. Feiertage) hinzufügen, ändern und löschen. Nachdem Sie sich mit Ihrem gültigen Code am Be- dienteil angemeldet haben, gelangen Sie über Betäti-... - Seite 23 V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Jeder Wochentag kann mehrere Freigabezeiten ha- ben. Wählen Sie aus, welche der vordefinierten Frei- gabezeiten Sie verändern wollen. Im nächsten Schritt ist die Startzeit des gewählten Zeitprofils angezeigt. Wenn Sie diese Zeit ändern möchten, können Sie die Zeit mit der Clear (C) Taste löschen.
- Seite 24 V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Nachdem alle Eingaben beendet sind, sehen Sie eine Übersicht über die Änderung am Zeitprofil. Wollen Sie diese Änderungen übernehmen, dann drü- cken Sie die Funktionstaste „speichern“. Seite 24...
-
Seite 25: Zu-Tag Hinzufügen
V1.2 – Juni 2009 Sauter Electronic AG Benutzeranleitung Zu-Tag hinzufügen Sie können Zu-Tage (Tage an welchen keine Freigabezeit definiert ist) sehr einfach hinzufü- gen. Hierbei muss sich mindestens ein Bereich mit Sperrzeit in der Freigabezeit befinden. Wählen Sie das Datum des Zu-Tages. Mit den Scroll-Tasten können Sie um einzelne Tage blättern.
