Taster zum Reset des Systems. Wenn Sie den Taster länger als drei Sekunden
drücken, werden alle Einstellungen des Geräts auf die Default-Einstellungen
(Factory Default) zurückgesetzt.
D
²
TP-Anschlüsse
Anschlüsse für Twisted-Pair Kabel.
¶
SFP-
Anschlüsse für Small-Form-factor-Pluggable (SFP)-Module.
Anschlüsse
2.3.2

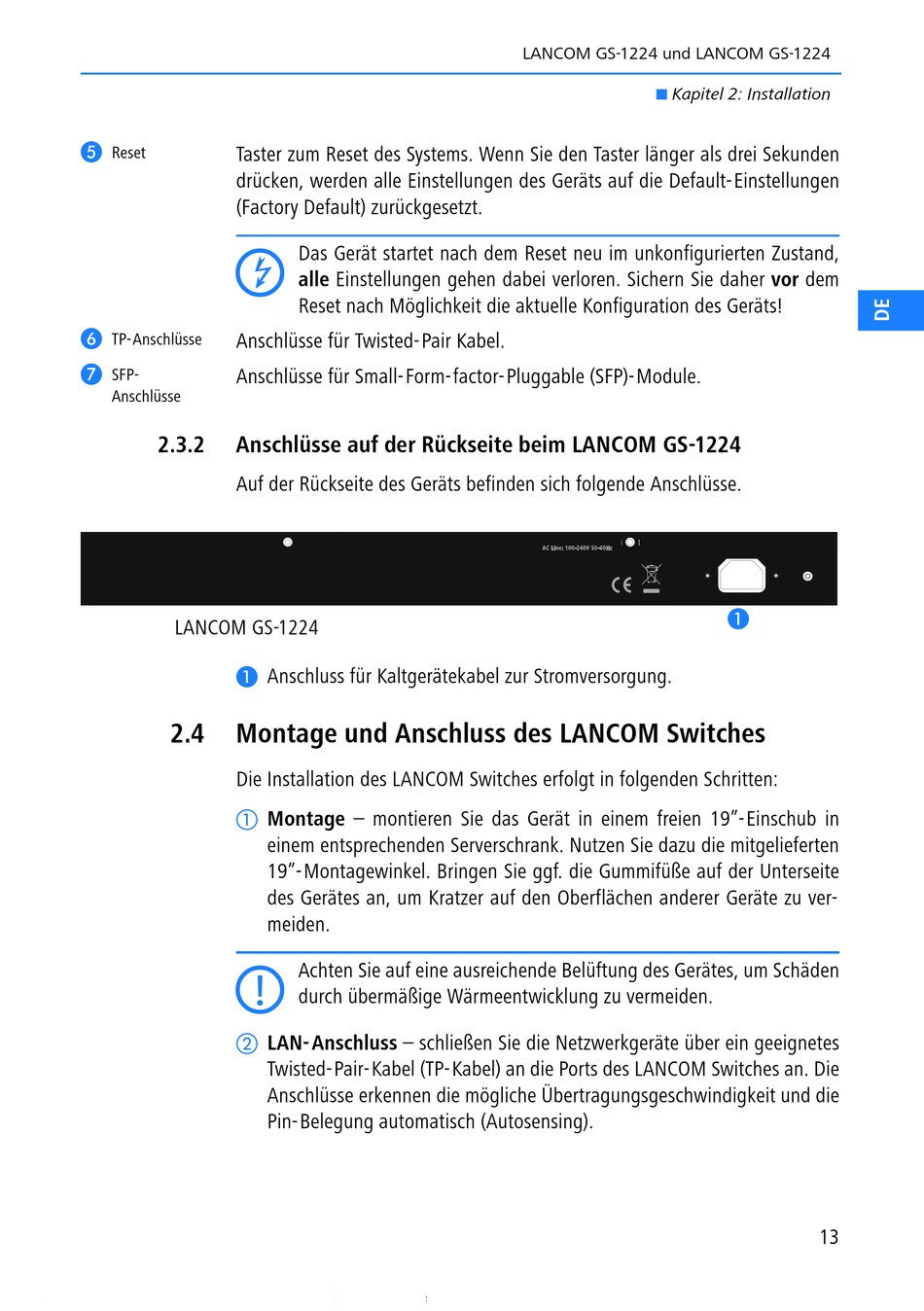

Anschlüsse auf der Rückseite beim LANCOM GS-1224
Auf der Rückseite des Geräts befinden sich folgende Anschlüsse.
LANCOM GS-1224
³
2.4
Montage und Anschluss des LANCOM Switches
Die Installation des LANCOM Switches erfolgt in folgenden Schritten:
C
Das Gerät startet nach dem Reset neu im unkonfigurierten Zustand,
alle Einstellungen gehen dabei verloren. Sichern Sie daher vor dem
Reset nach Möglichkeit die aktuelle Konfiguration des Geräts!
Anschluss für Kaltgerätekabel zur Stromversorgung.
Montage – montieren Sie das Gerät in einem freien 19"-Einschub in
einem entsprechenden Serverschrank. Nutzen Sie dazu die mitgelieferten
19"-Montagewinkel. Bringen Sie ggf. die Gummifüße auf der Unterseite
des Gerätes an, um Kratzer auf den Oberflächen anderer Geräte zu ver-
meiden.
Achten Sie auf eine ausreichende Belüftung des Gerätes, um Schäden
durch übermäßige Wärmeentwicklung zu vermeiden.
LAN- Anschluss – schließen Sie die Netzwerkgeräte über ein geeignetes
Twisted-Pair-Kabel (TP-Kabel) an die Ports des LANCOM Switches an. Die
Anschlüsse erkennen die mögliche Übertragungsgeschwindigkeit und die
Pin-Belegung automatisch (Autosensing).
LANCOM GS-1224 und LANCOM GS-1224
Kapitel 2: Installation
³
13
