FDX
Dauerhaft grün, wenn der LED-Modus auf "Full-Duplex" eingestellt ist.
º
SPD
Dauerhaft grün, wenn der LED-Modus auf "Speed" eingestellt ist.
¾
Taster zum Umschalten des LED-Modus zwischen "Active", "Full-Duplex" und
LEDSET
"Speed".
µ
Reset
Taster zum Neustarten des Systems.
¸
FX
Dauerhaft grün, wenn Glasfaser-Port aktiv ist. Aus, wenn der TP-Port aktiv ist.
Port 25 und 26

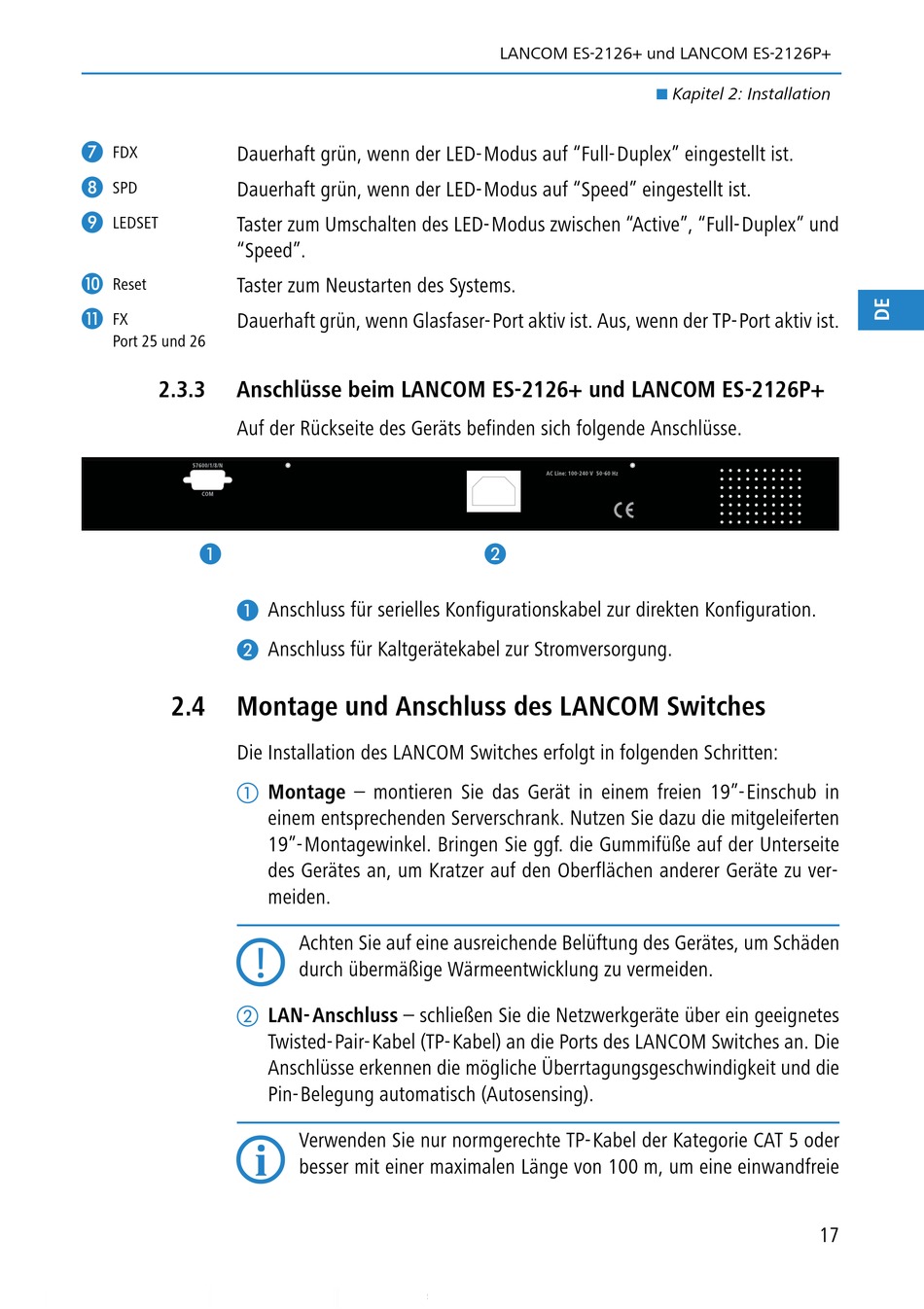

2.3.3
Anschlüsse beim LANCOM ES-2126+ und LANCOM ES-2126P+
Auf der Rückseite des Geräts befinden sich folgende Anschlüsse.
³
³
·
2.4
Montage und Anschluss des LANCOM Switches
Die Installation des LANCOM Switches erfolgt in folgenden Schritten:
Anschluss für serielles Konfigurationskabel zur direkten Konfiguration.
Anschluss für Kaltgerätekabel zur Stromversorgung.
Montage – montieren Sie das Gerät in einem freien 19"-Einschub in
einem entsprechenden Serverschrank. Nutzen Sie dazu die mitgeleiferten
19"-Montagewinkel. Bringen Sie ggf. die Gummifüße auf der Unterseite
des Gerätes an, um Kratzer auf den Oberflächen anderer Geräte zu ver-
meiden.
Achten Sie auf eine ausreichende Belüftung des Gerätes, um Schäden
durch übermäßige Wärmeentwicklung zu vermeiden.
LAN- Anschluss – schließen Sie die Netzwerkgeräte über ein geeignetes
Twisted-Pair-Kabel (TP-Kabel) an die Ports des LANCOM Switches an. Die
Anschlüsse erkennen die mögliche Überrtagungsgeschwindigkeit und die
Pin-Belegung automatisch (Autosensing).
Verwenden Sie nur normgerechte TP-Kabel der Kategorie CAT 5 oder
besser mit einer maximalen Länge von 100 m, um eine einwandfreie
LANCOM ES-2126+ und LANCOM ES-2126P+
·
Kapitel 2: Installation
17
