Ventilator
Kontrolle

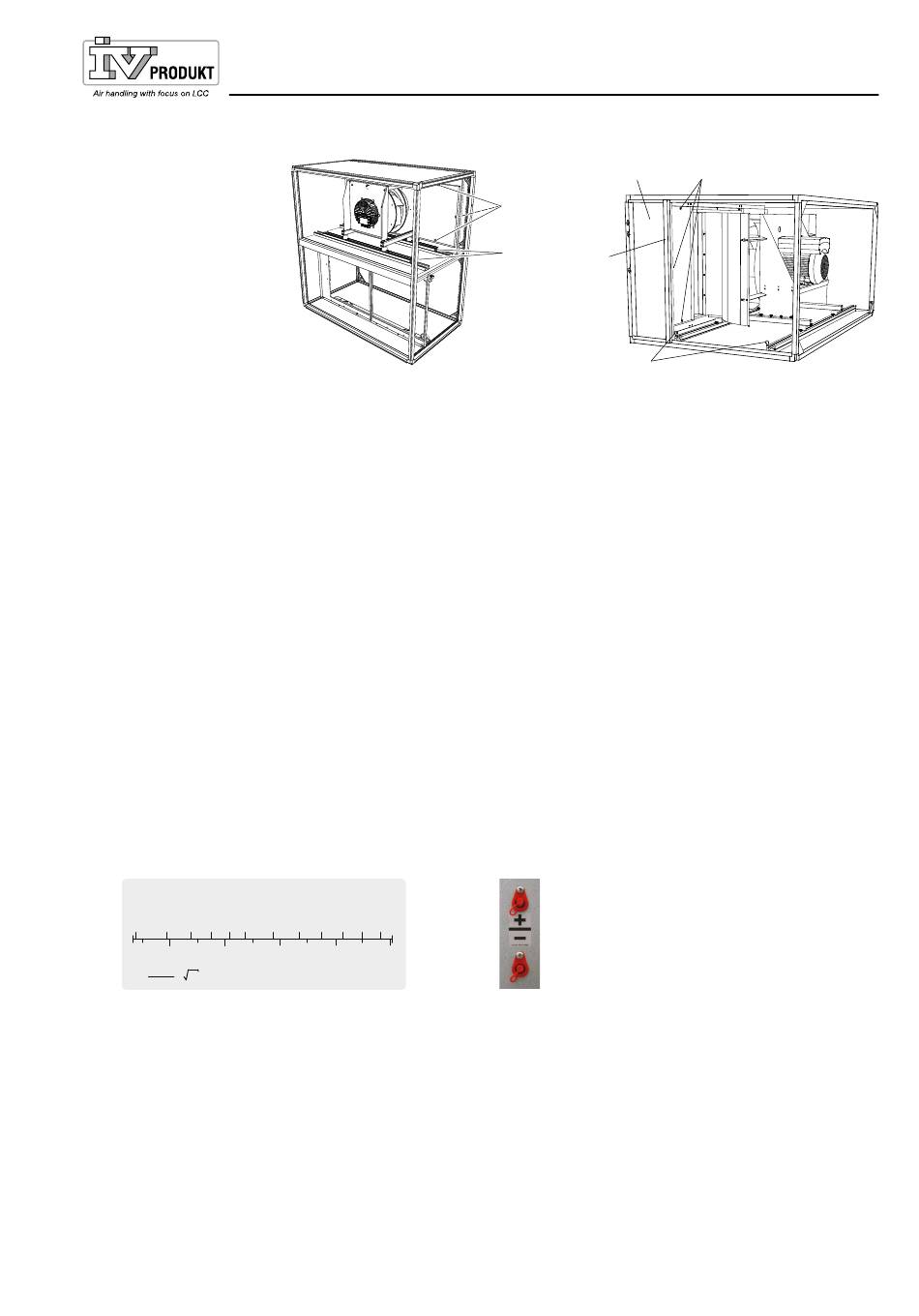

1. Größe 060–360: Das eine Ende des Unterwerks der Ventilatormontage losschrauben. Die Schrauben
(Pos. 1) und Bolzen/Schrauben (Pos. 2) lösen und die Ventilatoreinheiten (Ventilator und Motor sind auf
Schienen montiert) herausziehen.
Größe 480–600: Der Ventilator ist normalerweise durch die Inspektionsöffnung zugänglich. Bei Bedarf
das Mittelprofil (Pos. 1) und die feste Klappe (Pos. 2) abmontieren. Das eine Ende des Unterwerks der
Ventilatormontage losschrauben. Die Schrauben (Pos. 3) und Bolzen/Schrauben (Pos. 4) lösen und die
Ventilatoreinheiten (Ventilator und Motor sind auf Schienen montiert) herausziehen.
Größe 740-980: Die Ventilatoren sind fest montiert, der Zugang erfolgt durch die Mannlöcher.
2. Sicherstellen, dass sich die Laufräder leicht drehen, im Gleichgewicht und schwingungsfrei sind. Ferner
sicherstellen, dass das Laufrad keine Partikelansammlungen aufweist. Eventuelle Unwucht kann auf
Ablagerungen oder Schäden an den Laufradschaufeln beruhen.
3. Lagergeräusch vom Motor überprüfen. Wenn die Lager einwandfrei sind, hört man ein schwaches
Surren. Ein kratzendes oder klopfendes Geräusch kann auf eine Beschädigung der Lager hindeuten, die
behoben werden muss.
4. Sicherstellen, dass die Laufräder fest an Achse/Nabe sitzen, in den Einlaufkonen zentriert sind und in
den Einlaufkonen mit Überlappung sitzen.
5. Laufrad und Motor sind auf Ständer mit Gummidämpfern montiert. Sicherstellen, dass die Gummidämp-
fer fest sitzen und intakt sind.
6. Befestigungsschrauben, Aufhängevorrichtungen und Ständer überprüfen.
7. Sicherstellen, dass die Dichtungen rund um die Öffnungen der Anschlussbleche herum intakt sind und
fest sitzen.
8. Sicherstellen, dass die Messschläuche richtig fest an den jeweiligen Messanschlüssen sitzen.
9. Ventilatoreinheiten wieder montieren.
10. Luftvolumenströme durch Messen von Δp an den Anschlüssen für Durchflussmessung kontrollieren.
Am Durchflussschild des Geräts ablesen, welcher Volumenstrom dem gemessenen Δp entspricht, siehe
Beispiel unten.
Luftflöde / Ilmamäärä / Airflow
Przepływ powietrza
50
100
150
200
250 300
400
0.15
0.20
0.25
0.30
0.35
1
Q=
× P
51.43
Art.Nr: 19121-1201
Durchflussschild
Reinigung
1. Punkt 1unter Kontrolle befolgen.
2. Eventuelle Ablagerungen an den Schaufeln der
Laufräder abwischen, dazu ein umweltverträgli-
ches Entfettungsmittel verwenden.
3. Der Motor ist äußerlich frei von Staub, Schmutz
und Öl zu halten. Mit einem trockenen Lappen
reinigen. Bei starker Verschmutzung kann ein
umweltverträgliches Entfettungsmittel verwen-
det werden. Wenn eine dicke Schmutzschicht
die Kühlung des Statorrahmens behindert,
besteht Überhitzungsgefahr.
Betriebs- und Wartungsanleitung
Envistar Flex
DSEF150907.12.DE
Ventilatoreinheit 060–360
P (Pa)
500 600 700
800
900
0.40
0.45
0.50 0.55
0.60
Q (m
)
³/
S
EC250R63D
Unsere laufende Produktentwicklung kann Änderungen ohne vorherige Mitteilung bedingen.
2
1
2
1
4
Ventilatoreinheit 480–600
Anschlüsse für Durchflussmessung (Messanschlüsse)
4. Das Gerät absaugen, damit kein Staub ins Ka-
nalsystem geblasen werden.
5. Die übrigen Komponenten genauso wie die
Laufräder reinigen. Sicherstellen, dass die An-
schlusskonen richtig fest sitzen.
6. Punkt 9 unter Kontrolle befolgen.
Rückstellen Überhitzungsschutz (Größe 100–360)
1. Stromzufuhr zum Ventilatormotor unterbrechen.
2. Nachdem das Laufrad aufgehört hat, sich zu
drehen, noch mind. 20 s warten.
3. Ende Stromzufuhr zum Ventilatormotor.
