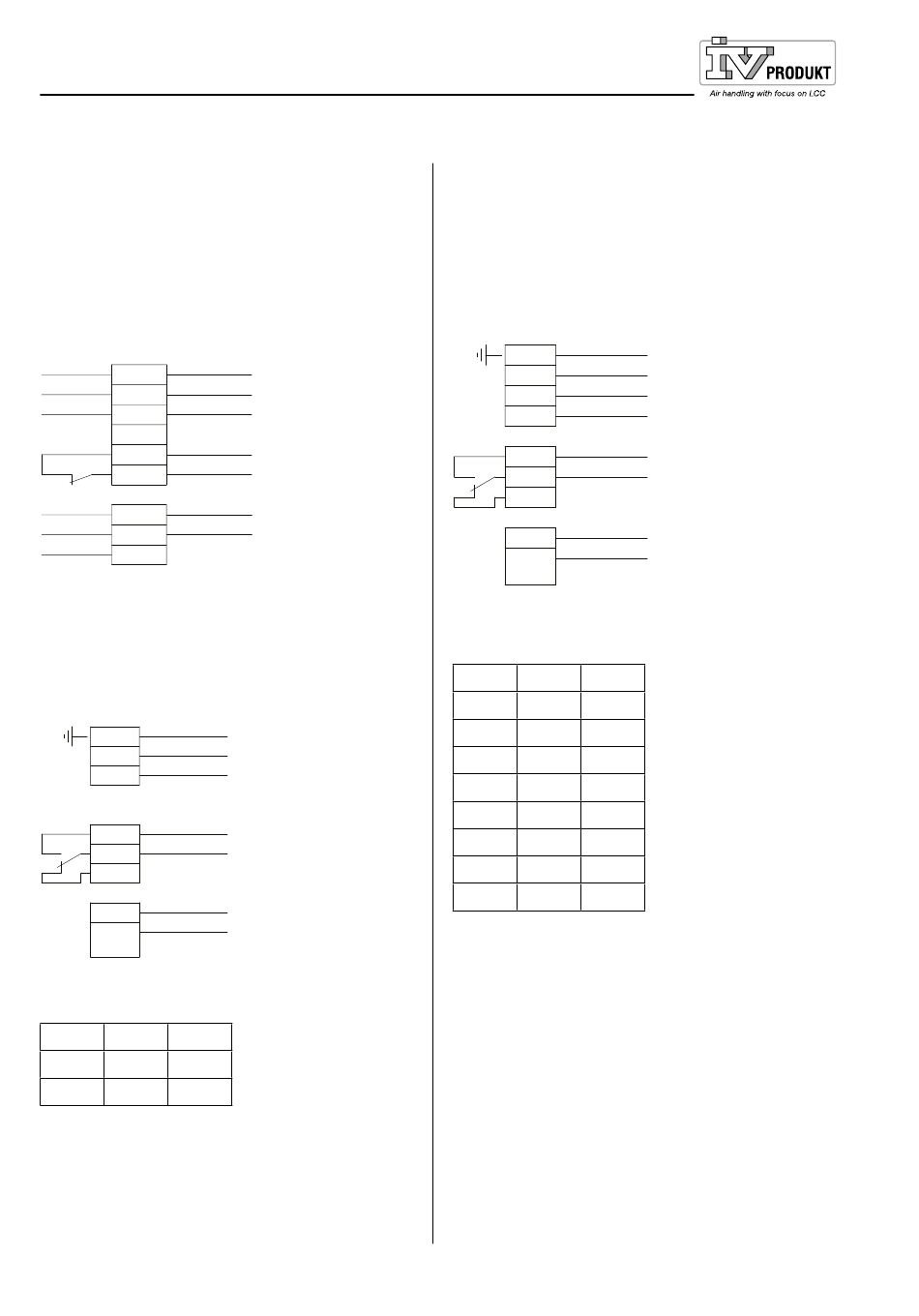

Ventilator, Anschlussvorschriften
Lesen Sie Größe und Effekt vom Ventilatordaten-
schild ab und notieren sie, siehe Beispiel auf der
vorherigen Seite. Aktueller Stromlaufplan siehe
unten.
ENFF­060
EBM EC 0,4­0,5 kW (Laufrad 025)
PE
L
N
TK/NC
TK/COM
GND
0-10V
+10V
Motor startet/stoppt bei Steuersignal 0,5 V.
Nennstrom 2,2 A.
ENFF­060­­100
EBM EC 0,7­1,3 kW (Laufrad 025­031)
PE
L
N
NO
COM
NC
GND
Ain1 U
0-10V
Motor startet/stoppt bei Steuersignal 0,5 V.
Laufrad, Strom und Nennstrom:
025 0,70 kW 3,0 A
028 0,72 kW 3,1 A
031 1,27 kW 5,6 A
Betriebs- und Wartungsanleitung
Envistar Flex
DSEF150907.12.DE
ZUFUHR
1×230 V~50 Hz
ALARM (OFFENER
KONTAKT BEI ALARM)
–
REGELUNG
0-10 V=
+
ZUFUHR
1×230 V~50 Hz
ALARM
(SCHLIESST ZWISCHEN
COM-NO BEI ALARM)
–
REGELUNG
0-10 V=
+
Unsere laufende Produktentwicklung kann Änderungen ohne vorherige Mitteilung bedingen.
ENFF­100­­360
EBM EC 1,0­5,5 kW (Laufrad 028­056)
PE
L1
L2
L3
NO
COM
NC
GND
Ain1 U
0-10V
Motor startet/stoppt bei Steuersignal 0,5 V.
Laufrad, Strom und Nennstrom:
028 1,0 kW 1,6 A
035 1,0 kW 1,75 A
040 1,85 kW 2,9 A
040 3,0 kW 4,6 A
045 1,62 kW 2,5 A
050 2,82 kW 4,3 A
050 5,5 kW 8,4 A
056 4,7 kW 7,3 A
056 5,5 kW 8,4 A
ZUFUHR
3×400 V~50 Hz
ALARM
(SCHLIESST ZWISCHEN
COM-NO BEI ALARM)
–
REGELUNG
0-10 V=
+
