Symbol
Anzeigesteuerung
Verbindungsmethode
Zweiter Startbildschirm
Auf der zweiten Startbildschirmseite werden die Arbeits- und Verbindungsstatus der OPT-Ports sowie die Arbeits- und
Verbindungsstatus der Ethernet-Ports des mit dem VX600 verbundenen Glasfaserkonverters angezeigt. Drehen Sie auf dem Startbildschirm
den Knopf, um auf die zweite Seite des Startbildschirms zuzugreifen.
Diese Seite kann je nach den verschiedenen Arbeitsmodi von OPT 2 leicht variieren.
Notiz:
Diese Seite ist verfügbar, wenn die OPT-Ports verbunden sind.
XI'AN NOVASTAR TECH CO., LTD.

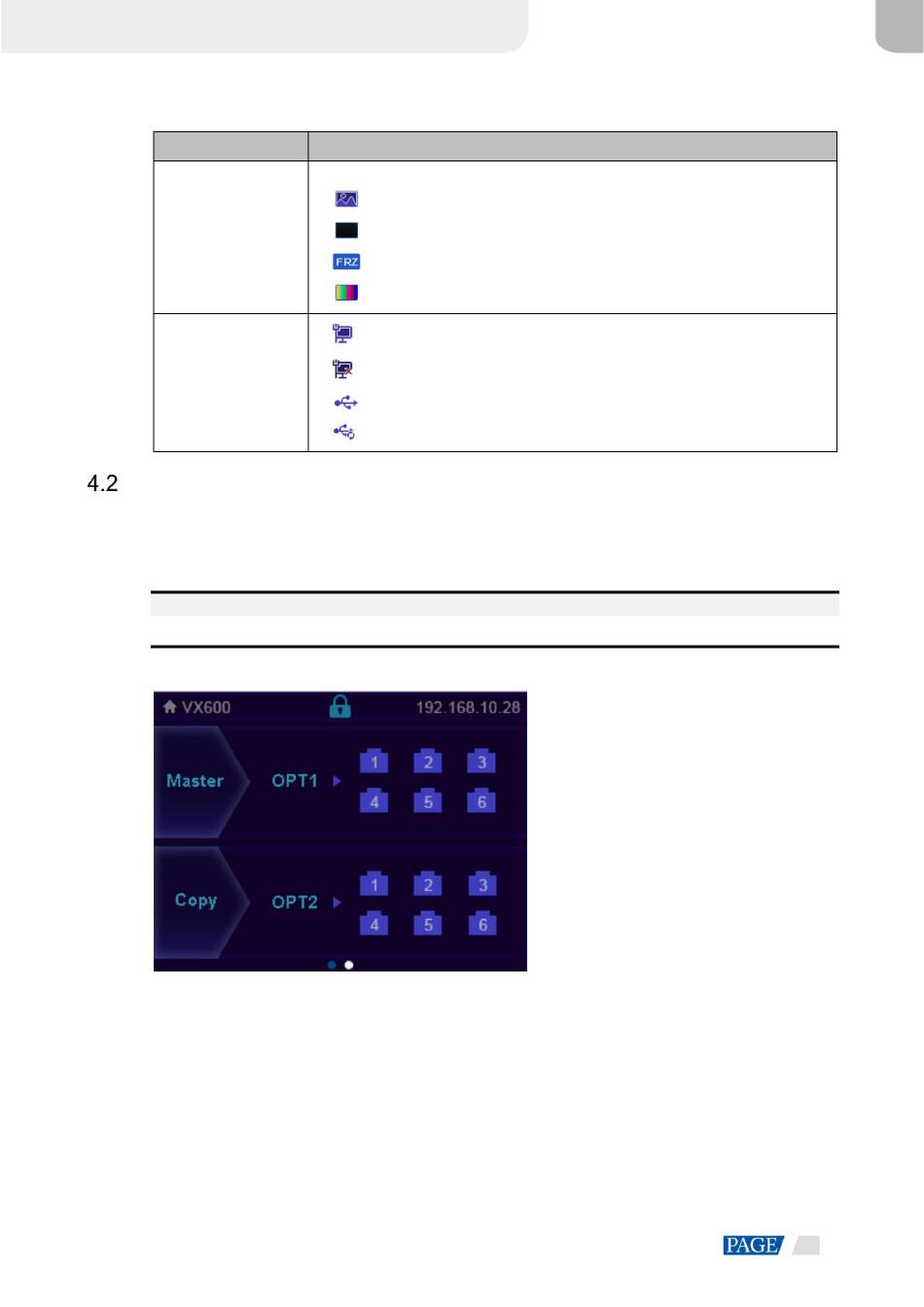

Abbildung 4-2 OPT 2-Kopiermodus
ÿ MasterÿPort: Zeigt den Verbindungs- und Sicherungsstatus der Ethernet-Ports des VX600 an.
ÿ Kopieren > OPT2: OPT 2 funktioniert im Kopiermodus. Zeigen Sie den Verbindungs- und Sicherungsstatus des Ethernet an
Ports am Glasfaserkonverter, der mit dem VX600 verbunden ist.
www.novastar.tech
Beschreibung
Der Ausgabebildstatus
ÿ
: Das Ausgabebild wird angezeigt.
ÿ
: Die Ausgabe ist schwarz.
ÿ
: Das Ausgabebild ist eingefroren.
ÿ
: Das Testmuster wird angezeigt.
ÿ
: Das Gerät ist über einen Ethernet-Anschluss mit dem Steuer-PC verbunden.
: Das Gerät ist nicht mit dem Steuer-PC verbunden.
ÿ
ÿ
: Das Gerät wird über einen USB-Anschluss mit dem Steuer-PC verbunden.
ÿ
: Das Gerät befindet sich im Kaskadierungsmodus über einen USB-Anschluss.
VX600 All-in-One-Controller-Benutzerhandbuch
