Inhaltszusammenfassung für NovaStar VX1000

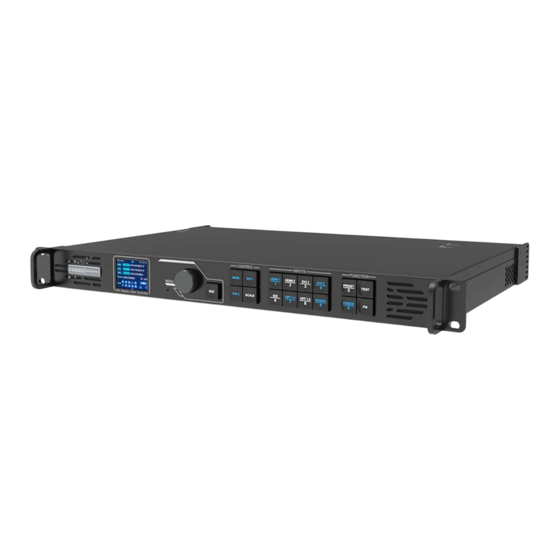

- Seite 1 Machine Translated by Google VX1000 All-in-One-Controller XI'AN NOVASTAR TECH CO., LTD. Benutzerhandbuch...
- Seite 2 Machine Translated by Google Geschichte verändern Dokumentversion Veröffentlichungsdatum Beschreibung V1.1.0 18.02.2021 Die Beschreibungen der Status-LEDs für die Ethernet-Ports wurden hinzugefügt. V1.0.1 25.05.2021 Die Produktbeschreibungen wurden optimiert. V1.0.0 10.05.2021 Erste Veröffentlichung XI'AN NOVASTAR TECH CO., LTD. www.novastar.tech...
- Seite 3 Eingabeeinstellungen ................................20 5.4.1 Eingabeauflösung einstellen ..........................20 5.4.2 Farbe der Eingangsquelle festlegen .......................... 21 XI'AN NOVASTAR TECH CO., LTD. 5.4.3 Farbraum anzeigen .............................. 22 5.4.4 Farbbereich einstellen ............................. 22 5.4.5 Mosaikquellen konfigurieren ........
- Seite 4 6 Geräteaktualisierung ................................42 Besorgen Sie sich das Firmware-Aktualisierungspaket ......................42 Firmware Update ..............................42 XI'AN NOVASTAR TECH CO., LTD. 7 Gerätesicherung/-wiederherstellung ............................44 Gerätesicherung ................................ 44 Gerätewiederherstellung ..........
- Seite 5 Höhe bis zu 10.240 Pixel bzw. 8192 Pixel, ideal für ultrabreite und ultrahohe LED-Bildschirme Anwendungen. Der VX1000 ist in der Lage, eine Vielzahl von Videosignalen zu empfangen und 4K×1K@60Hz hochauflösend zu verarbeiten Bilder. Darüber hinaus verfügt das Gerät über stufenlose Ausgabeskalierung, geringe Latenz, 3D, Helligkeit auf Pixelebene und Chroma-Kalibrierung und mehr, um Ihnen ein hervorragendes Bildanzeigeerlebnis zu bieten.
- Seite 6 ÿ Wenn eine 4K-Videoquelle an OPT 1 angeschlossen ist, hat OPT 1-1 ein Signal aber OPT 1-2 hat kein Signal. XI'AN NOVASTAR TECH CO., LTD. ÿ Wenn zwei 2K-Videoquellen an OPT 1 angeschlossen sind, haben OPT 1-1 und OPT 1-2 beide ein 2K-Signal.
- Seite 7 Menge Ethernet-Ports Gigabit-Ethernet-Ports ÿ Max. Ladekapazität: 6,5 Millionen Pixel XI'AN NOVASTAR TECH CO., LTD. ÿ Max. Breite: 10.240 Pixel ÿ Max. Höhe: 8192 Pixel Die Ethernet-Ports 1 und 2 unterstützen die Audioausgabe. Wenn Sie eine Multifunktionskarte zum Analysieren des Audios verwenden, achten Sie darauf, die Karte an Ethernet-Port 1 oder 2 anzuschließen.
- Seite 8 ÿ An den Steuer-PC anschließen. ÿ Eingangsstecker zur Gerätekaskadierung ÿ USB 2.0 (Typ-A): Ausgangsanschluss für Gerätekaskadierung GENLOCK IN-LOOP XI'AN NOVASTAR TECH CO., LTD. Stellen Sie eine Verbindung zu einem externen Synchronisierungssignal her. Akzeptiert Bi-Level- und Tri-Level-Signale. ÿ IN: Akzeptieren Sie das Synchronisierungssignal.
- Seite 9 Der HDMI-Ausgangsanschluss dient zur Überwachung mit einer festen Ausgangsauflösung von 1920×1080@60Hz. Notiz: Bitte stellen Sie die Auflösung des HDMI 1.3-Ausgangsanschlusses nicht manuell über „Erweiterte Einstellungen“ > „HDMI-Ausgang“ ein. Andernfalls kann die Anzeige des LED-Bildschirms beeinträchtigt werden. XI'AN NOVASTAR TECH CO., LTD. www.novastar.tech...
- Seite 10 Machine Translated by Google VX1000 All-in-One-Controller-Benutzerhandbuch ÿ Arbeiten im ByPass-Modus: Der VX1000 fungiert als unabhängiger LED-Display-Controller. Das Ausgabebild wird nicht verarbeitet und pixelweise angezeigt. In diesem Modus kann nur die Hauptebene verwendet werden, zwei PIP-Ebenen sind jedoch nicht verfügbar. ÿ Funktioniert als Glasfaserkonverter für die Übertragung über große Entfernungen XI'AN NOVASTAR TECH CO., LTD.
- Seite 11 : Der Ethernet-Port ist angeschlossen und dient als Backup-Ausgangsport. Wenn unten rechts blinkt, findet eine Datenübertragung auf dem Port statt. Synchronisation Der Synchronisierungsstatus und die Synchronisierungsquelle XI'AN NOVASTAR TECH CO., LTD. ÿ : Die Synchronisierungsfunktion ist aktiviert und die Synchronisierung war erfolgreich. Synchronisationsquelle: SDI ÿ...
- Seite 12 Auf der zweiten Startbildschirmseite werden die Arbeits- und Verbindungsstatus der OPT-Ports sowie die Arbeits- und Verbindungsstatus der Ethernet-Ports des mit dem VX1000 verbundenen Glasfaserkonverters angezeigt. Drehen Sie auf dem Startbildschirm den Knopf, um auf die zweite Seite des Startbildschirms zuzugreifen.
- Seite 13 VX1000 All-in-One-Controller-Benutzerhandbuch Abbildung 4-3 OPT 2-Backup-Modus ÿ MasterÿPort: Zeigt den Verbindungs- und Sicherungsstatus der Ethernet-Ports des VX1000 an. ÿ Kopieren > OPT2: OPT 2 funktioniert im Backup-Modus. Zeigen Sie den Verbindungs- und Sicherungsstatus des Ethernet an Ports am Glasfaserkonverter, der mit dem VX1000 verbunden ist.
- Seite 14 Schritt 3 Drehen Sie den Knopf, um den Helligkeitswert anzupassen. Sie können das Anpassungsergebnis in Echtzeit auf dem LED-Bildschirm sehen. XI'AN NOVASTAR TECH CO., LTD. Drücken Sie den Knopf, um die von Ihnen eingestellte Helligkeit anzuwenden, wenn Sie damit zufrieden sind.
- Seite 15 Schritt 2: Stellen Sie die Anzahl der Schrankreihen und die Anzahl der Schrankspalten entsprechend der tatsächlichen Reihen- und Spaltenanzahl der Schränke ein. Abbildung 5-4 Schnellkonfiguration XI'AN NOVASTAR TECH CO., LTD. Schritt 3 Drehen Sie den Knopf, um „Port 1 Cabinet Qty“ auszuwählen und die Anzahl der Schränke festzulegen, die über Ethernet-Port 1 geladen werden.
- Seite 16 Schritt 1 Führen Sie die NovaLCT-Software aus. Gehen Sie in der Menüleiste zu Benutzer > Erweiterte Synchronous System-Benutzeranmeldung. Abbildung 5-5 Melden Sie sich bei NovaLCT an Schritt 2 Gehen Sie zu „Extras > Controller-Schrank-Konfigurationsdateiimport“, um die Controller-Schrank-Konfigurationsdatei einzugeben Seite importieren. XI'AN NOVASTAR TECH CO., LTD. www.novastar.tech...
- Seite 17 Sie können die Anzahl der Schrankreihen und -spalten, den horizontalen Versatz, den vertikalen Versatz und den Datenfluss der Schränke einstellen, die über einen einzelnen Ethernet-Port geladen werden. XI'AN NOVASTAR TECH CO., LTD. Schritt 1 Gehen Sie im Hauptmenübildschirm zu Bildschirmkonfiguration > Weitere Einstellungen > Erweiterte Konfiguration, um den erweiterten Konfigurationsbildschirm aufzurufen.
- Seite 18 Die an das Gerät angeschlossenen Empfangskarten müssen die Mapping-Funktion unterstützen. Informationen zu den unterstützten Modellen der Empfangskarten finden Sie auf unserer offiziellen Website unter www.novastar.tech. Gehen Sie im Hauptmenübildschirm zu Bildschirmkonfiguration > Weitere Einstellungen > Zuordnung und schalten Sie die Funktion ein.
- Seite 19 Die unterstützten Bildraten umfassen 23,98 Hz, 24 Hz, 25 Hz, 29,97 Hz, 30 Hz, 47,95 Hz, 48 Hz, 50 Hz, 59,94 Hz, 60 Hz, 72 Hz, 75 Hz, 85 Hz, 100 Hz und 120 Hz. XI'AN NOVASTAR TECH CO., LTD. Ebeneneinstellungen Der VX1000 unterstützt drei Schichten. Die Ebeneneigenschaften und -einstellungen sind in Tabelle 5-2 aufgeführt. Tabelle 5-2 Layer-Eigenschaften Beschreibung Speisekarte Status Öffnen oder schließen Sie die Ebene.
- Seite 20 Ebenenbild. Je kleiner der Wert, desto transparenter ist das Ebenenbild. ÿ 0 %: Transparent ÿ 100 %: Nicht transparent XI'AN NOVASTAR TECH CO., LTD. 5.3.1 Ebenen hinzufügen Tastenbedienung Schritt 1 Drücken Sie die Taste MAIN, PIP 1 oder PIP 2 im CONTROL-Bereich auf der Vorderseite des Geräts, um die Ebene schnell zu öffnen, und auf dem Gerätebildschirm wird der entsprechende Bildschirm mit den Ebeneneinstellungen angezeigt.
- Seite 21 Schritt 6: Drehen Sie den Knopf, um andere Ebenenparameter auszuwählen und sie bei Bedarf einzustellen. Die Layer-Parameterbeschreibungen sind siehe Tabelle 5-2 und Abbildung 5-11. Abbildung 5-11 Layer-Parameterbeschreibungen XI'AN NOVASTAR TECH CO., LTD. Schritt 7 Drehen Sie den Knopf, um „Priorität“ auszuwählen und legen Sie die Z-Reihenfolge der Ebene fest. www.novastar.tech...
- Seite 22 Schritt 2 Gehen Sie zu Ebeneneinstellungen > Hauptebene/PIP 1/PIP 2 > Eingabezuschnitt, um den Bildschirm zum Zuschneiden der Eingabequelle aufzurufen. Schritt 3 Wählen Sie „Status“ und drücken Sie zur Bestätigung den Knopf. Drehen Sie den Knopf erneut, um Ein auszuwählen, und drücken Sie den Knopf, um zu aktivieren XI'AN NOVASTAR TECH CO., LTD. bestätigen.
- Seite 23 Schritt 2 Drehen Sie den Knopf, um den Deckkraftprozentsatz anzupassen, und drücken Sie zur Bestätigung den Knopf. Wenn der Deckkraftprozentsatz angepasst wird, zeigt das Ausgabebild den Deckkrafteffekt in Echtzeit. Die Deckkraft der PIP-Ebene beträgt in Abbildung 5-15 60 %. Abbildung 5-15 Deckkraft XI'AN NOVASTAR TECH CO., LTD. www.novastar.tech...
- Seite 24 Abbildung 5-16 Eingangsquelle auswählen 5.4.1 Eingabeauflösung einstellen Der VX1000 bietet HDMI-, DVI- und 3G-SDI-Eingangsanschlüsse (optional). Wenn eine DVI- oder HDMI-Eingangsquelle von einer Grafikkarte ausgegeben wird, werden die Auflösungseinstellungen unterstützt. Zum Festlegen der Eingabeauflösung stehen die folgenden zwei Methoden zur Verfügung: ÿ...
- Seite 25 Abbildung 5-18 Benutzerdefinierte Auflösung 5.4.2 Farbe der Eingabequelle festlegen XI'AN NOVASTAR TECH CO., LTD. Wählen Sie auf dem Bildschirm mit den Eingangseinstellungen die gewünschte Eingangsquelle aus und drücken Sie den Knopf, um den Bildschirm mit den Einstellungen für die Eingangsauflösung aufzurufen. Drehen Sie den Knopf, um „Eingabefarbe“ auszuwählen, und drücken Sie den Knopf, um den Bildschirm mit den Einstellungen für die Eingabefarbe aufzurufen.
- Seite 26 XI'AN NOVASTAR TECH CO., LTD. 5.4.5 Mosaikquellen konfigurieren Der VX1000 unterstützt eine Mosaikquelle, die aus zwei Eingangsquellen desselben Typs besteht. Schritt 1 Drehen Sie auf dem Bildschirm „Eingangseinstellungen“ den Knopf, um MOSAIK auszuwählen, und drücken Sie den Knopf, um die Mosaikquelle aufzurufen Einstellungsfenster.
- Seite 27 XI'AN NOVASTAR TECH CO., LTD. Eine Voreinstellung ist eine Reihe von Parametern, die die Ebene und ebenebezogene Informationen speichern. Der VX1000 unterstützt zehn benutzerdefinierte Voreinstellungen. Nachdem eine Voreinstellung gespeichert wurde, können Sie die Voreinstellung einfach über ihren Namen laden. Zu den voreingestellten Vorgängen gehören Speichern, Laden, Löschen und Kopieren nach.
- Seite 28 Voreinstellung gelöscht wurde, ändert sich der Voreinstellungsstatus auf der rechten Seite in „Leer“. Schritt 1 Drehen Sie auf dem Bildschirm mit den Voreinstellungseinstellungen den Knopf, um eine gespeicherte Voreinstellung auszuwählen. XI'AN NOVASTAR TECH CO., LTD. Schritt 2 Drücken Sie den Knopf, um das Fenster für voreingestellte Vorgänge zu öffnen.
- Seite 29 Schritt 4: Drehen Sie den Knopf, um die Zielvoreinstellung auszuwählen, und drücken Sie den Knopf zum Bestätigen. Nach dem Kopieren ändert sich der Status der Zielvorgabe in „Gespeichert“. 5.5.5 Voreinstellungen umbenennen Mit dem VX1000 können Sie die Voreinstellungen in V-Can umbenennen. Nach erfolgreicher Umbenennung wird der neue Name auf dem Gerätebildschirm angezeigt. Notiz: Die genaue Methode und die Schritte zum Umbenennen einer Voreinstellung in V-Can finden Sie im V-Can-Benutzerhandbuch.
- Seite 30 Anzeigesteuerung aufzurufen. Abbildung 5-24 Anzeigesteuerung ÿ Normal: Zeigt den Inhalt der aktuellen Eingangsquelle an. XI'AN NOVASTAR TECH CO., LTD. ÿ Einfrieren: Friert den aktuellen Frame des Ausgabebildes ein. ÿ FTB: Lassen Sie das Ausgabebild schwarz werden. ÿ Testmuster: Zeigt das Testmuster auf dem Bildschirm an.
- Seite 31 Ausgang, Audio, Eingangsquelle HDCP, niedrige Latenz, 3D und OPT 2-Arbeitsmodus festlegen. 5.8.1 Gerätesicherung Der VX1000 unterstützt sowohl die Sicherung zwischen Geräten als auch Ethernet-Ports. Sicherung zwischen Geräten Mit der Gerätesicherung können Sie die Sicherungsbeziehung zwischen zwei Geräten festlegen. Sie können eines der Geräte als primäres Gerät oder als Backup-Gerät festlegen.
- Seite 32 Wenn Sie das Backup zwischen den Ethernet-Ports einrichten, müssen Sie es in NovaLCT abschließen. ÿ Das Anschlussdiagramm für das Ethernet-Port-Backup: Abbildung 5-27 Ethernet-Port-Backup-Verbindung XI'AN NOVASTAR TECH CO., LTD. ÿ Das Einstellungsverfahren für die Ethernet-Port-Sicherung: Schritt 1 Führen Sie die NovaLCT-Software aus. Gehen Sie in der Menüleiste zu Benutzer > Erweiterte Synchronous System-Benutzeranmeldung.
- Seite 33 Schritt 6: Legen Sie die Seriennummer des primären Ports und die Seriennummer des entsprechenden Backup-Ports fest. Abbildung 5-29 Ethernet-Port-Sicherung NOVASTAR TECH CO., LTD. Schritt 7: Klicken Sie auf „Hinzufügen“, um die Sicherungseinstellungen eines Ethernet-Ports abzuschließen. Das System listet diese dann automatisch auf primäre Ports und Backup-Ports.
- Seite 34 Bildschirm. Abbildung 5-31 Sicherung der Eingabequelle XI'AN NOVASTAR TECH CO., LTD. Schritt 2: Drehen Sie den Knopf, um „Status“ auszuwählen, und drücken Sie zur Bestätigung den Knopf. Drehen Sie den Knopf erneut, um „Ein“ auszuwählen, und drücken Sie zur Bestätigung den Knopf.
- Seite 35 Schritt 3 Drehen Sie den Knopf, um „Quelle“ auszuwählen, und drücken Sie zur Bestätigung den Knopf. Drehen Sie dann den Knopf erneut, um auszuwählen gewünschte Synchronisierungsquelle. Notiz: Wenn zwei oder mehr VX1000-Geräte einen LED-Bildschirm laden, müssen die von jedem Gerät verwendeten Synchronisierungsquellen gleich sein. www.novastar.tech...
- Seite 36 Bildschirm. Abbildung 5-34 HDMI-Ausgang XI'AN NOVASTAR TECH CO., LTD. Schritt 2 Wählen Sie „Auflösung“, um die gewünschte Auflösung für den Anschluss festzulegen. Schritt 3 Drehen Sie den Knopf, um „Frame Rate (Hz)“ auszuwählen und die gewünschte Bildrate für den Anschluss festzulegen.
- Seite 37 Mit dieser Funktion können Sie den Audioausgang, die Audiolautstärke und den Eingangston einstellen. Der VX1000 unterstützt die Audioverbindung über eine Multifunktionskarte. Verbinden Sie den Ethernet-Anschluss 1 oder 2 mit einer Multifunktionskarte und verbinden Sie dann die Multifunktionskarte mit einem externen Lautsprecher.
- Seite 38 Ausgabe zu reduzieren. Der VX1000 kann die Verzögerung vom Eingang zur Empfangskarte auf bis zu 1 Frame reduzieren, wenn sowohl die Funktionen für niedrige Latenz als auch die Synchronisierung aktiviert sind und die Daten vertikal auf dem Bildschirm angezeigt werden.
- Seite 39 Schritt 2 Wählen Sie das 3D-Format der Videoquelle aus. Zu den Optionen gehören Side-by-Side, Top-and-Bottom und Frame Sequentiell. Schritt 3 Legen Sie die Augenpriorität fest. Zu den Optionen gehören „Links“ und „Rechts“. Schritt 4: Wählen Sie „Mehr“, um die folgenden Einstellungen vorzunehmen. Abbildung 5–40 Weitere Einstellungen XI'AN NOVASTAR TECH CO., LTD. www.novastar.tech...
- Seite 40 Gehen Sie im Hauptmenübildschirm zu Erweiterte Einstellungen > OPT 2-Modus, um den Bildschirm mit den OPT-Port-Einstellungen aufzurufen. Abbildung 5-41 OPT 2-Arbeitsmodus Kopieren Die Verbindungen im Kopiermodus werden unten angezeigt. In diesem Modus ist der Datenfluss des angeschlossenen Glasfaserkonverters derselbe wie der des VX1000. Abbildung 5-42 Kopieren XI'AN NOVASTAR TECH CO., LTD. www.novastar.tech...
- Seite 41 Gehen Sie im Hauptmenübildschirm zu Systemeinstellungen > Fn und drücken Sie den Knopf, um den Einstellungsbildschirm für die Fn-Taste aufzurufen. Drehen Sie den Knopf, um die gewünschte Funktion auszuwählen, und drücken Sie den Knopf zur Bestätigung. XI'AN NOVASTAR TECH CO., LTD. Abbildung 5–44 Fn-Tasteneinstellungen...
- Seite 42 Abbildung 5-45 Über Werkseinstellungen zurückgesetzt XI'AN NOVASTAR TECH CO., LTD. Mit der Funktion zum Zurücksetzen auf die Werkseinstellungen können Sie alle Parametereinstellungen des Geräts nach der Geräteaktualisierung oder wenn Sie glauben, dass die Parameter falsch eingestellt sind, auf die Werkseinstellungen zurücksetzen.
- Seite 43 5.11.1 Kommunikationsmodus einstellen Der VX1000 kann entweder über das Ethernet-Kabel oder das USB-Kabel mit dem Steuer-PC kommunizieren. Wenn das Gerät sowohl über das Ethernet-Kabel als auch über das USB-Kabel mit dem Steuer-PC verbunden ist, können Sie Ihren bevorzugten Kommunikationskanal auswählen.
- Seite 44 Schritt 5: Drehen Sie den Knopf, um „Anwenden“ auszuwählen, damit die Einstellungen wirksam werden. andernfalls wählen Sie Zurücksetzen, um die Einstellungen zurückzusetzen zu den Standardwerten. Arbeitsmodus Der VX1000 unterstützt drei Arbeitsmodi, darunter Videocontroller, Glasfaserkonverter und Bypass. Wählen Sie im Hauptmenübildschirm Arbeitsmodus aus, um den Bildschirm mit den Arbeitsmoduseinstellungen aufzurufen. Abbildung 5-49 Arbeitsmodus XI'AN NOVASTAR TECH CO., LTD.
- Seite 45 In diesem Modus arbeitet das Gerät als unabhängiger Controller ohne Unterstützung für Videoverarbeitungsfunktionen. Es kann nur die Hauptebene verwendet werden, zwei PIP-Ebenen sind nicht verfügbar. Sprache Zu den Sprachoptionen gehören Englisch und vereinfachtes Chinesisch. Sie können zu Ihrer bevorzugten Sprache wechseln. XI'AN NOVASTAR TECH CO., LTD. www.novastar.tech...
- Seite 46 Besorgen Sie sich das Firmware-Update-Paket Besuchen Sie die offizielle Website von NovaStar unter www.novastar.tech und gehen Sie dann zu DOWNLOADS > Prozessoren > VX1000 > Firmware. Klicken Sie auf „Herunterladen“, um das neueste Softwarepaket herunterzuladen und auf Ihrer lokalen Festplatte zu speichern.
- Seite 47 ÿ Ja => Fahren Sie mit Schritt 8 fort. ÿ Nein => Kontaktieren Sie unseren technischen Support, um den Grund herauszufinden und das Gerät erneut zu aktualisieren. Schritt 8 Klicken Sie auf „Beenden“, um die Aktualisierungsseite zu verlassen. XI'AN NOVASTAR TECH CO., LTD. www.novastar.tech...
- Seite 48 Anmerkungen Nach der Wiederherstellung wird das Gerät automatisch neu gestartet. Gebrauchsprozedur XI'AN NOVASTAR TECH CO., LTD. Schritt 1 Gehen Sie zu System > Wiederherstellen, um das Wiederherstellungsfenster zu öffnen. Schritt 2 Klicken Sie auf Importieren. Schritt 3 Wählen Sie einen lokalen Pfad zum Speichern der Sicherungsdatei.
- Seite 49 1x Sicherheitshandbuch 1x Kundenbrief 521,0 mm × 102,0 mm × 517,0 mm 565,0 mm × 175,0 mm × 450,0 mm Packungsgröße 10,4 kg 6,8 kg Bruttogewicht Geräuschpegel (typisch bei 25 °C/77 °F) 45 dB (A) XI'AN NOVASTAR TECH CO., LTD. www.novastar.tech...
- Seite 50 ÿ OPT 1 YCbCr 4:2:0 Nicht unterstützt 10-Bit Nicht unterstützt 12-Bit Nicht unterstützt 3G-SDI ÿ Max. Eingangsauflösung: 1920×1080@60Hz ÿ Unterstützt keine Eingabeauflösungs- und Bittiefeneinstellungen. ÿ Unterstützt die Standard-Videoeingänge ST-424 (3G), ST-292 (HD) und ST-259 (SD). XI'AN NOVASTAR TECH CO., LTD. www.novastar.tech...
- Seite 51 Gerät in einer Umgebung zu installieren, die mit der vom Hersteller angegebenen maximalen Umgebungstemperatur (Tma) kompatibel ist. XI'AN NOVASTAR TECH CO., LTD. 2. Reduzierter Luftstrom – Die Installation der Ausrüstung in einem Rack sollte so erfolgen, dass die für den sicheren Betrieb der Ausrüstung erforderliche Luftströmung nicht beeinträchtigt wird.
- Seite 52 Machine Translated by Google XI'AN NOVASTAR TECH CO., LTD.
