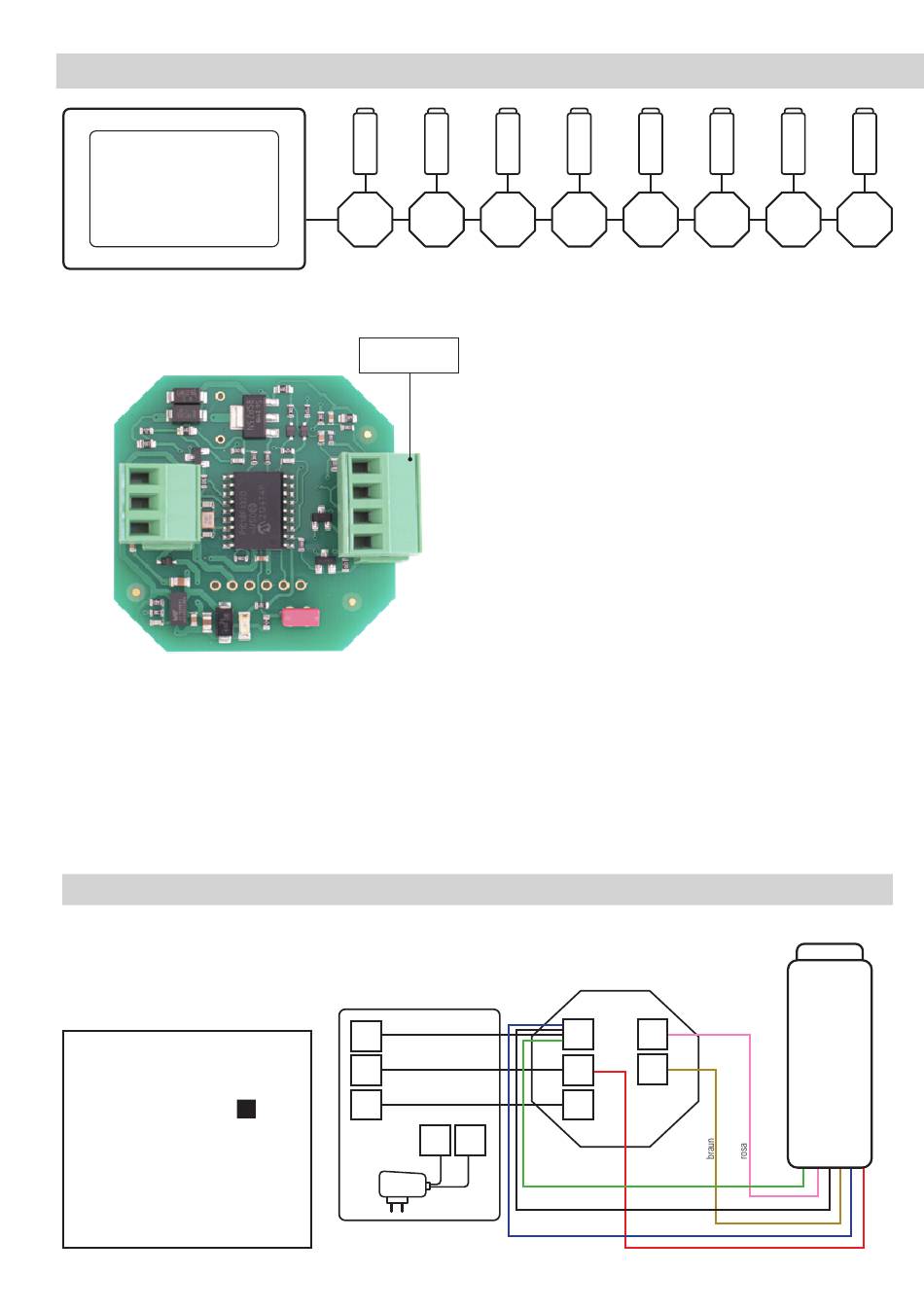

ANSCHLUSS BUS
GfS SMARTDisplay®
GfS BUS-Schnittstelle Art.-Nr.: 770012
+
DST
Einrichtung: Die BUS-Schnittstellen sind numeriert und die Num-
mern sind auf dem Bauteil verzeichnet. Es ist empfohlen, die BUS-
Module in aufsteigender Numerierung einzubauen, da dies bei der
Installation hilfreich ist. Nach der Installation haben die Nummern
jedoch keine Bedeutung mehr, aber es ist ratsam, sich die Stand-
orte für spätere Erweiterungen oder Veränderungen zu notieren.
GfS SMARTDisplay versorgt die Türwächter mit Strom
blau
lila
schwarz –
braun
grün
rot
Zubehör
Art.-Nr.: 770020
GfS SMARTDisplay®
Art.-Nr.: 770012
GfS BUS-Schnittstelle
Art.-Nr.: 990030, 990130
GfS EH-Türwächter
64
1
Anschluß
Alarm
Dauerauf
+
GfS SMARTDisplay
DST
+
8
2
3
4
Jumper gesteckt:
Jumper entfernt
E1
E2
Nachrüstung: Es können weitere BUS-Schnittstellen ange-
schlossen werden. Wenn mehrere Module zeitgleich nachgerüs-
tet werden, sollte auch hier die aufsteigende Numerierung be-
rücksichtigt werden. Wenn die BUS-Module einzeln nacheinander
in Betrieb genommen werden, ist die Nummerierung irrelevant.
Das System erkennt automatisch die niedrigste verfügbare Num-
mer und weist sie dem neuen Interface zu.
Schnittstelle
+
DST
+
grün
schwarz
blau
5
6
7
E 1 reagiert auf Öffner,
E 2 reagiert auf Schließer
(Alarm wenn E 1 offen,
blinken, wenn E 2 geschlossen)
E 1 reagiert auf Schließer ,
E 2 reagiert auf Öffner
(Alarm wenn E 1 geschlossen,
blinken, wenn E 2 offen)
GfS EH-Türwächter
E1
E2
rot
8
