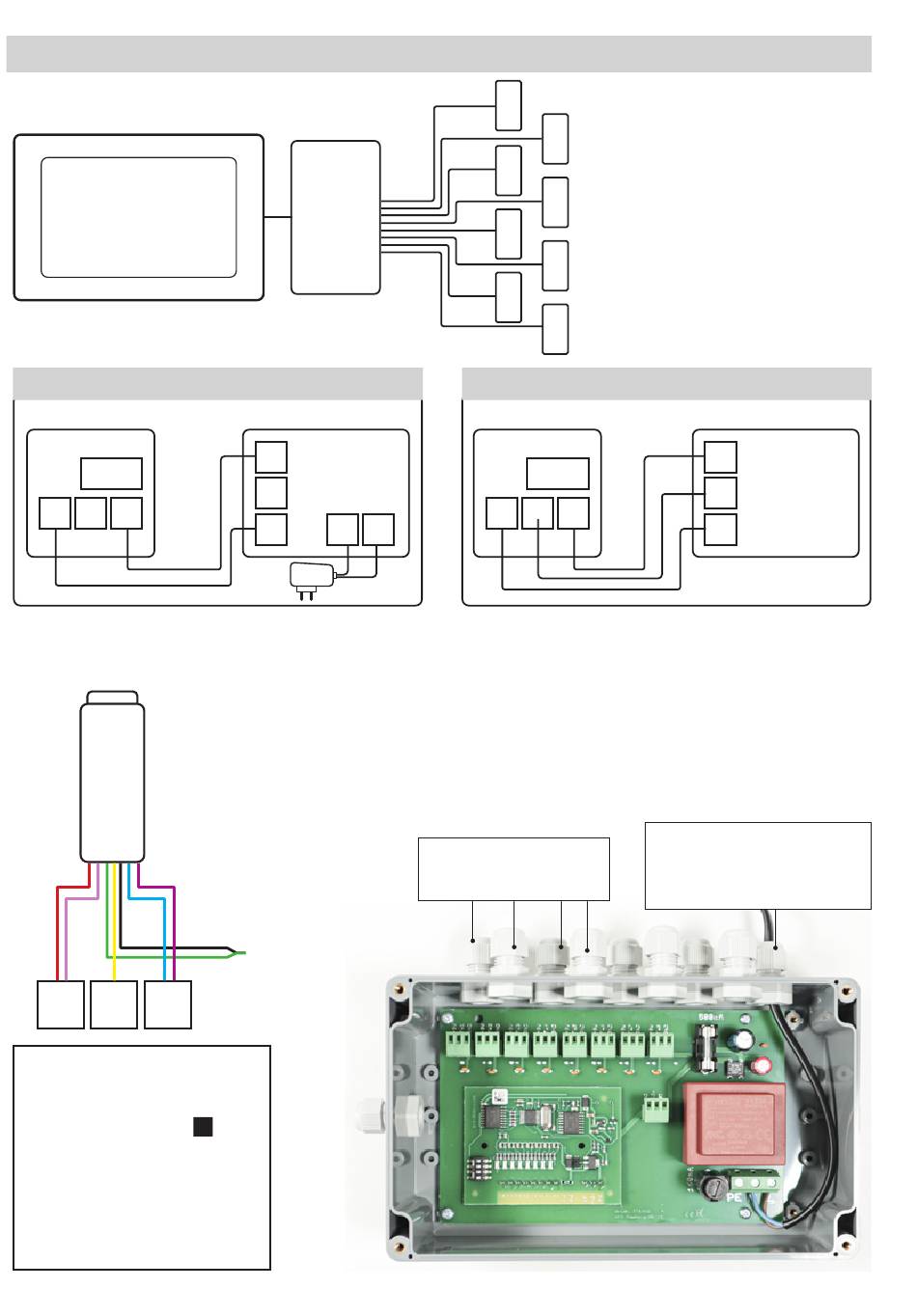

ANSCHLUSS STERNFÖRMIG VERDRAHTET
GfS SMARTDisplay®
GfS SMARTDisplay mit eigenem Netzteil
Anschlußbox
NT Box
– +
DST
ACHTUNG! Die maximale Anzahl der versorgbaren Geräte
durch das Netzteil in der Anschlußbox liegt bei 16 Geräten.
Bitte beachten Sie die besonderen Anschlußvorschriften bei
9 V+ TW 1 GND
Zubehör
Art.-Nr.: 770020
GfS SMARTDisplay®
Art.-Nr.: 771456
GfS Anschlußbox
Art.-Nr.: 990030, 990130
GfS EH-Türwächter
Anschlußbox
GfS SMARTDisplay
DST
+
+
–
–
9 V =
rot
rosa
TW 1 = gelb
GND
blau
violett
grün und
schwarz
verbinden
8
1
2
3
4
5
6
7
8
GfS SMARTDisplay ohne eigenes Netzteil
Anschlußbox
NT Box
– +
DST
Verwendung von externen Netzteilen bei Einsatz von mehr als
16 Geräten. Bitte lesen Sie die Installationsanleitung der GfS
Anschlußbox Art.-Nr.: 771457
GfS Anschlußbox Art.-Nr.: 771456
Eingang z. B.
GfS EH-Türwächter (16x)
GfS SMARTDisplay
DST
+
–
Stromversorgung
(Bis zu 8 GfS EH-Türwächter
können versorgt werden.)
