viveroo one Kurzanleitung Seite 2

Montagemšglichkeiten: mit Unterputz-Hohlwanddose
Einbau in Hohlwand, Mauerwerk, Beton
Direkte Verschraubung vom one
mit der Montageplatte der
Unterputz-Hohlwanddose (UPHD).
Stromversorgung: 100-240Vac
oder PoE (Power over Ethernet)
Passender Artikel:
MontageSet Inwall
Inkl. UPHD, Netzteil,
Anschlusskabel und
Montagematerial.
Montagemšglichkeiten: ohne Unterputz-Hohlwanddose
Einbau in Holzwand, Mšbel, Messe-Display etc.
75 15
3
Direkte Verschraubung vom one
mit dem Untergrund.
Stromversorgung:
USB-Anschluss oder PoE
(Power over Ethernet)
Passender Artikel:
MontageSet Furniture
Inkl. Netzteil und
Montagematerial.

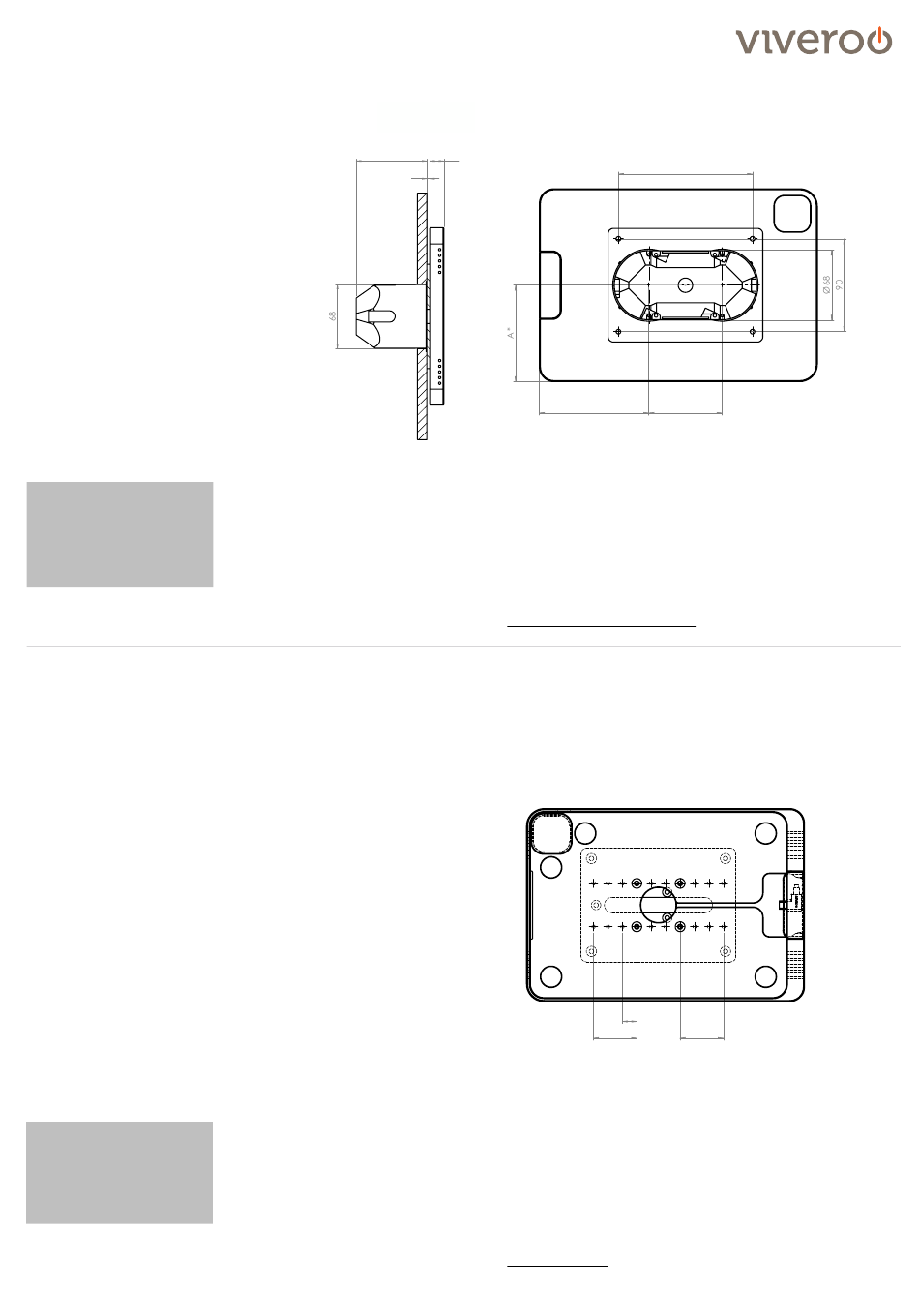

Montagemšglichkeiten one
75
75
Seitenansicht
von links: UPHD, Wand,
Wandabstand, one.
130
B* 71
Maß A* und B* variiert nach Ipad größe
15
3
15
3
B*
RŸckansicht
! Achtung: Ma§e zeigen beispielhaft das one fŸr iPad 9,7Ò.
Ma§e fŸr weitere iPad Generationen auf der folgenden Seite.
Die Grš§e der one Blende variiert je nach iPad Generation.
Die UPHD ist ist immer die Gleiche.
Ma§stabsgetreue Montageschablone zum Download auf
www.viveroo.com/downloads
RŸckansicht
! Achtung: Ma§e zeigen beispielhaft das one fŸr iPad 9,7Ò.
Ma§e fŸr weitere iPad Generationen auf der folgenden Seite.
Die Grš§e der one Blende variiert je nach iPad Generation.
Die UPHD ist ist immer die Gleiche.
Ma§stabsgetreue Montageschablone zum Download auf
www.viveroo.de
130
130
B* 71
71
Maß A* und B* variiert nach Ipad größe
Maß A* und B* variiert nach Ipad größe
14
42 42
14
42
Seite von 2 5
