Technische Daten - Dual CV 120 Serviceanleitung

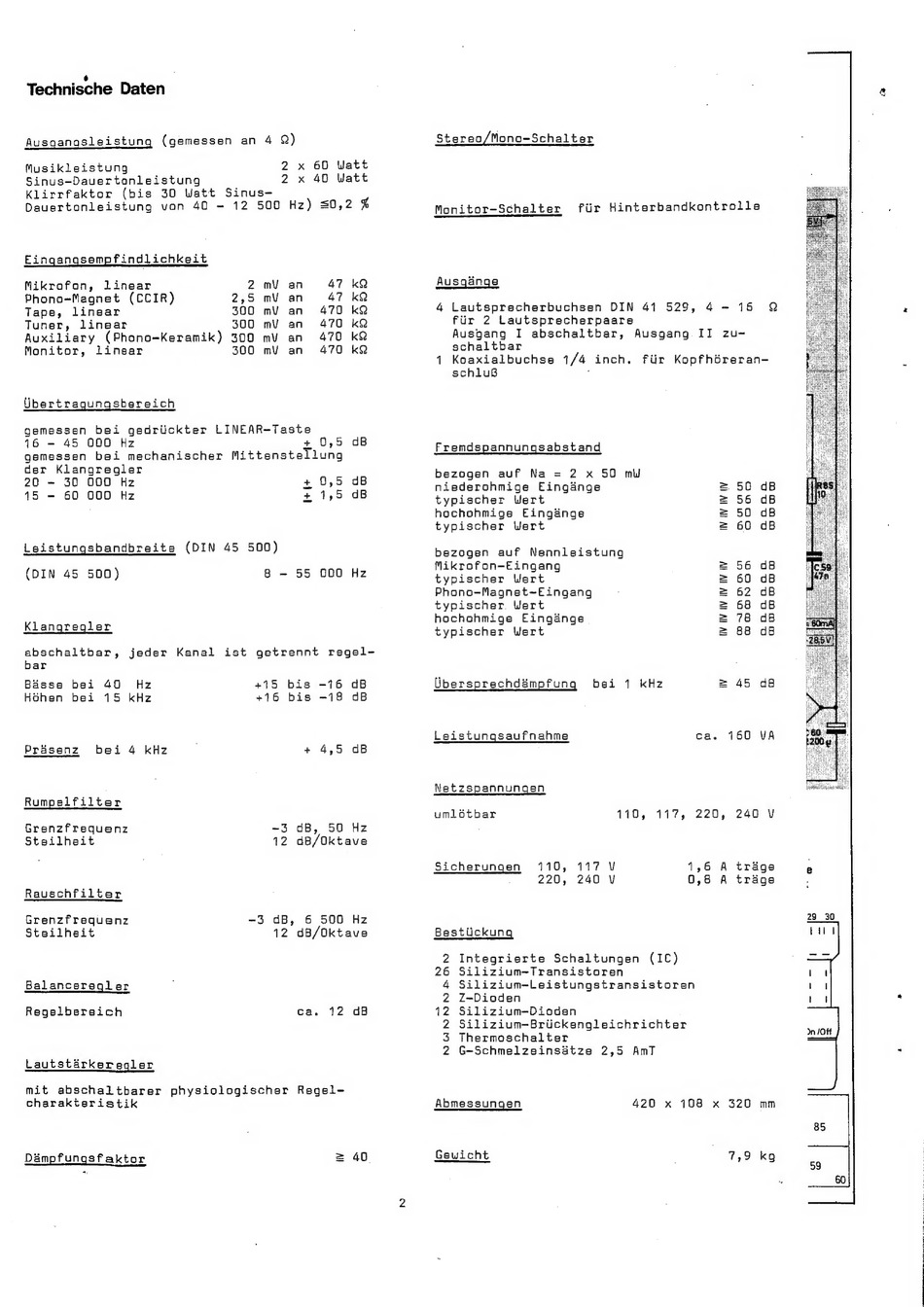

Technische Daten
Ausqangsleistung (gemessen an 4 Q)
Eingangsempfindlichkeit
Mikrofon, linear 2 mV an 47 kQ
Phono=Magnet (CCIR) 2;5 mV an 47 kQ
Tape, linear 300 mV an 470 kQ
Tuner, linear 300 mV an 470 kQ
Auxiliary (Phono-Keramik) 300 mV an 470 kQ
Monitor, Linear 300 mV an 470 kQ
Ubertragungsbereich
gemessen bei gedriickter LINEAR~Taste
16 - 45 000 Hz + 0,5 dB
gemessen bei mechanischer Mittenstellung
der Klangregler
20 - 30 000 Hz + 0,5 dB
15 = 60 OOD Hz ¥ 1,5 dB
Leistungsbandbreite (DIN 45 500)
(DIN 45 500) 8 —- 55 000 Hz
Klangregler
abschaltbar, jeder Kanal ist getrennt regel-
bar
Basse bei 40 Hz
Hohen bei 15 kHz
+15 bis -16 dB
+16 bis -18 dB
Prasenz bei 4 kHz + 4,5 dB
Rumpelfilter
Grenzfrequenz ~3 dB, 50 Hz
Steilheit 12 dB/Oktave
Rauschfilter
Grenzfrequenz -3 dB, 6 500 Hz
Steilheit 12 dB/Oktave
Balancereqler
Regelberaich ca. 12 dB
Lautstérkeregler
mit abschaltbarer physiologischer Regel-
charakteristik
IV
Stereo/Mono-Schalter
Ausgange
4 Lautsprecherbuchsen DIN 41 529, 4-16 Q
fiir 2 Lautsprecherpaare
Ausgang I abschaltbar, Ausgang II zu-
schaltbar
1 Koaxialbuchse 1/4 inch. fiir Kopfhoreran-
schluB .
Fremdspannungsabstand
bezogen auf Na = 2 x 50 mu
niederohmige Eing&nge = 50 dB
typischer Wert 2 56 dB
hochohmige Eing&nge 2 50 dB
typischer Wert = 60 dB
bezogen auf Nennleistung
Mikrofon-Eingang = 56 dB
typischer Wert = 60 dB
Phono-Magnet~Eingang 2 62 dB
typischer Wert 2 68 dB
hochohmige Eingdnge = 78 dB
typischer Wert 2 88 dB
Ubersprechddmpfung bei 1 kHz = 45 dB
Leistungsaufnahme ca. 160 VA
Netzspannungen
umlétbar 110, 117, 220, 240 V
Sicherungen 110, 117 V 1,6 A trage
220, 240 V 0,8 A trage
Besttickung
2 Integrierte Schaltungen (IC)
26 Silizium-Transistoren
4 Silizium-Leistungstransistoren
2 Z-Dioden
12 Silizium—Dioden
2 Silizium-Briickengleichrichter
3 Thermoschalter
2 G-Schmelzeinsdtze 2,5 AmT
Abmessungen 420 x 108 x 320 mm
Gewicht 7,9 kg
