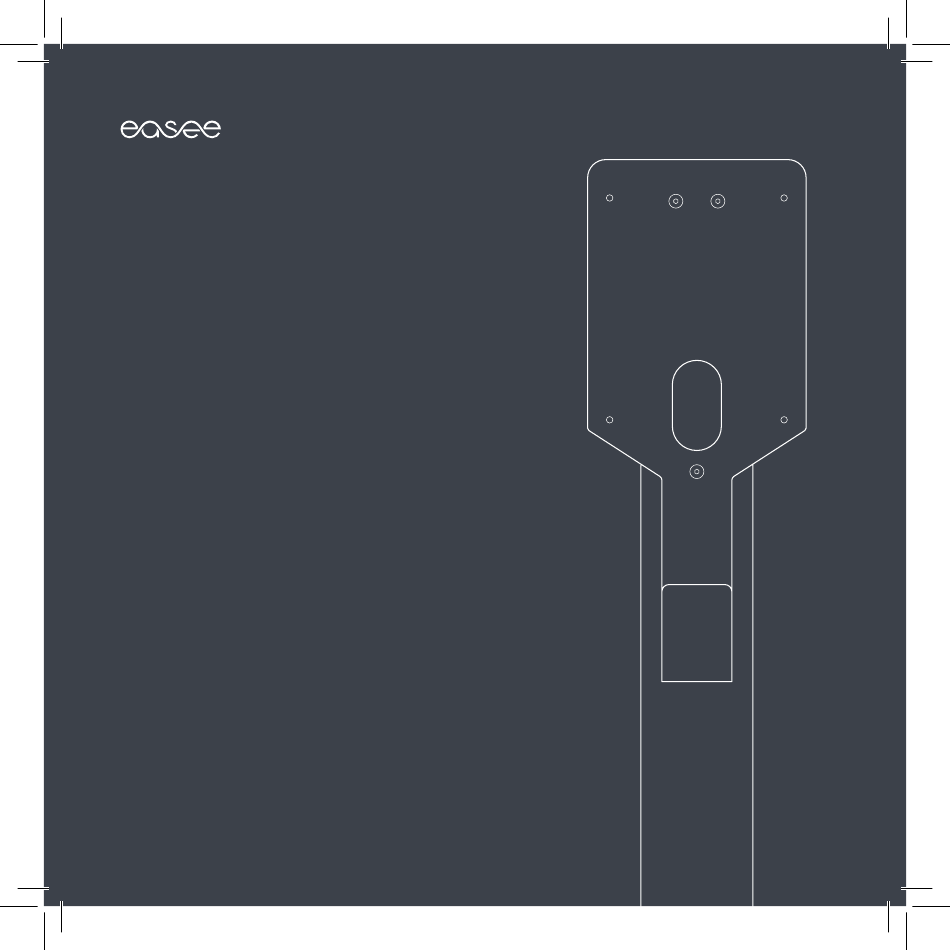

Easee Base
1-Way / 2-Way
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Easee Base 1-Way
Inhaltszusammenfassung für Easee Base 1-Way
- Seite 1 Brukerveiledning / Installasjonsveiledning Användarmanual / Installationsguide Brugervejledning / Installationsmanual Käyttöohje / Asennusohje Benutzeranleitung / Installationsanleitung Gebruikershandleiding / Installatiehandleiding Mode d'emploi / Instructions d'installation Manuale utente / Guida d'installazione Manual de usuario / Guía de instalación Easee Base 1-Way / 2-Way...
- Seite 92 Deutsch Inhaltsverzeichnis English 2 Einleitung Norsk 20 Einleitung Svenska 38 Technische Daten Dansk 56 Sicherheitshinweise Suomi 74 Produktübersicht Nederlands 110 Français 128 Montageanleitungen Italiano 146 Adapterplatte Español 164 1-Way 2-Way Power Rail Praktische Details Praktische Details WICHTIG: Vor dem Gebrauch sorgfältig durchlesen. Als zukünftige Referenz aufbewahren.
-
Seite 93: Einleitung
Einleitung Technische Daten Easee Base Allgemeines Easee Base ist eine modulare Ladesäule für die Montage Maße (mm): H: 1500 x B: 160 x T: 80 von bis zu vier Easee-Laderobotern. Gewicht: 6,1–7,7 kg Material: Aluminium und Edelstahl Mit Easee Base können Sie zwischen mehreren Finish: Pulverbeschichtung Konfigurationen wählen: 1-Way-Setup, bei dem nur... -
Seite 94: Sicherheitshinweise
Sicherheitshinweise und unter Beachtung der örtlichen Vorschriften durchführen. — Im Brandfall nicht mit Wasser löschen. Reinigen Sie das Produkt nie mit einem Hochdruckreiniger oder fließendem Wasser. — Tauchen Sie das Produkt nicht in Wasser oder in Lesen Sie sich das gesamte Handbuch sorgfältig andere Flüssigkeiten. -
Seite 95: Produktübersicht
Produktübersicht Gemeinsame Teile Säule Seitenverkleidung Power Rail Adapterplatte Erdungsplatte Schrauben, Unterlegscheiben und Mutter... - Seite 96 Produktübersicht 1-Way / 2-Way Montageplatte 1-Way-Abdeckung 1-Way x1 2-Way x2 Schrauben 1-Way 2-Way...
-
Seite 97: Adapterplatte
Säule Befestigen Sie das Fundament der Säule mit Adapterplatte 4 Innensechskantschrauben an der Adapterplatte. Das empfohlene Drehmoment beträgt 30–40 Nm. INFO! Es kann in Schritten von 45° montiert werden, um die richtige Ausrichtung zu erhalten. Säule bei einem 45°-Winkel... -
Seite 98: 1-Way
Montageanleitungen 1-Way 1-Way Platte und Abdeckung Befestigen Sie die Montageplatte mit 3 Flachkopfschrauben und die Abdeckung mit 3 Linsenkopfschrauben. HINWEIS! Stellen Sie sicher, dass das obere Ende der Säule mit einer Plastikkappe versiegelt ist. -
Seite 99: Rückplatte
1-Way Führen Sie das Kabel durch das Loch in der Säule und Rückplatte der Rückplatte des Easee-Laderoboter, bevor Sie es mit 4 Linsenkopfschrauben. -
Seite 100: 2-Way
Montageanleitungen 2-Way 2-Way Platten Befestigen Sie die Montageplatten mit jeweils 3 Flachkopfschrauben an der Säule (insgesamt 6 Schrauben). HINWEIS! Stellen Sie sicher, dass das obere Ende der Säule mit einer Plastikkappe versiegelt ist. - Seite 101 2-Way Führen Sie die Kabel durch jedes Loch in der Säule und Rückplatten den Rückplatten der Easee-Laderoboter, bevor Sie sie mit 4 Linsenkopfschrauben (insgesamt 8 Schrauben) befestigen.
-
Seite 102: Power Rail
Power Rail Power Rail Vor dem Anschließen Ein Power Rail ist eine Anschlussbox, die es ermöglicht, mehrere Ladesäulen in Reihe zu schalten. Der Anschluss über das Power Rail erfordert einen RCD-Schutz des Stromkreises. Bitte beachten Sie das Erdungssystem der Ladesäule, das auf den folgenden Seiten sorgfältig beschrieben wird. - Seite 103 Power Rail Stellen Sie vor der Installation der Power Rail sicher, dass Erdungsplatte die Erdungsplatte angebracht ist. Die Platte ist äußerst wichtig, um die Säule zum Schutz zu erden (PE). 1. Stellen Sie sicher, dass die obere Erdungsanschluss- schraube offen ist, und klemmen Sie dann das Ende der Platte von hinten in den Anschluss.
- Seite 104 2. Setzen Sie die gezackte Unterlegscheibe auf die Stange in der Säule ein. Sie sollte zwischen der Metallsäule und der Power Rail platziert werden. 3. Schieben Sie die Power Rail mit der Erdungsplatte in die Säule und verriegeln Sie die Schiene unten.
- Seite 105 4. Befestigen Sie die Erdungsmutter mit der Federscheibe an der Stange. HINWEIS! Um die Erdungsverbindung (PE) herzustellen, muss die Erdungsmutter befestigt und die obere Erdungsanschlussschraube festgezogen werden (unabhängig davon, ob sich ein Kabel darin befindet oder nicht). Wichtig! Vergiss diesen Schritt nicht!
-
Seite 106: Anschlüsse
Power Rail Die Erdungsplatte verbindet die gesamte Spur ganz Anschlüsse links mit der Metallsäule, daher ist es sehr wichtig, dass diese Spur ausschließlich für Erdungsverbindungen (PE) verwendet wird. Wir empfehlen die Verwendung der beiden unteren Anschlusssätze für die Hauptstromkabel. Ein Satz Anschlüsse wird zum Einschalten und der andere zum Ausschalten verwendet, wenn Sie eine andere Ladesäule an dasselbe Kabel anschließen möchten. - Seite 107 Wir empfehlen die Verwendung der beiden oberen Anschlusssätze für die Ladekabel. Für ein einzelnes Laderoboter wird nur ein Satz Anschlüsse verwendet, und für zwei Laderoboter werden beide Anschlusssätze verwendet. Kabelgröße bis zu 6 mm². 1-Way 2-Way Laderoboter 1 Laderoboter 1 Laderoboter 2...
-
Seite 108: Verkabelung
Power Rail Verkabelung TN/TT 3-phasig IT/TT 3-phasig (230/400 V) (230 V) 1. Isolieren Sie die einzelnen Kabel 12 mm weit ab. Wenn das Kabel flexible Leiter hat, wird empfohlen, Aderendhülsen auf Litzen zu verwenden. Verwenden Sie zum Verpressen die richtigen Werkzeuge. 2. -
Seite 109: Seitenverkleidung
4 Linsenkopfschrauben zu montieren. Gesetzen und Vorschriften zum Verbraucherschutz des Landes, in dem das Produkt erworben wurde oder in dem der Verbraucher lebt. Für alle korrekt installierten Easee- Hardwareprodukte gilt unsere eingeschränkte Garantie von 3 Jahren*. *Einige Länder haben möglicherweise eine erweiterte Garantie.
