RUCKUS Fiber-Backpack Kurzanleitung Seite 3

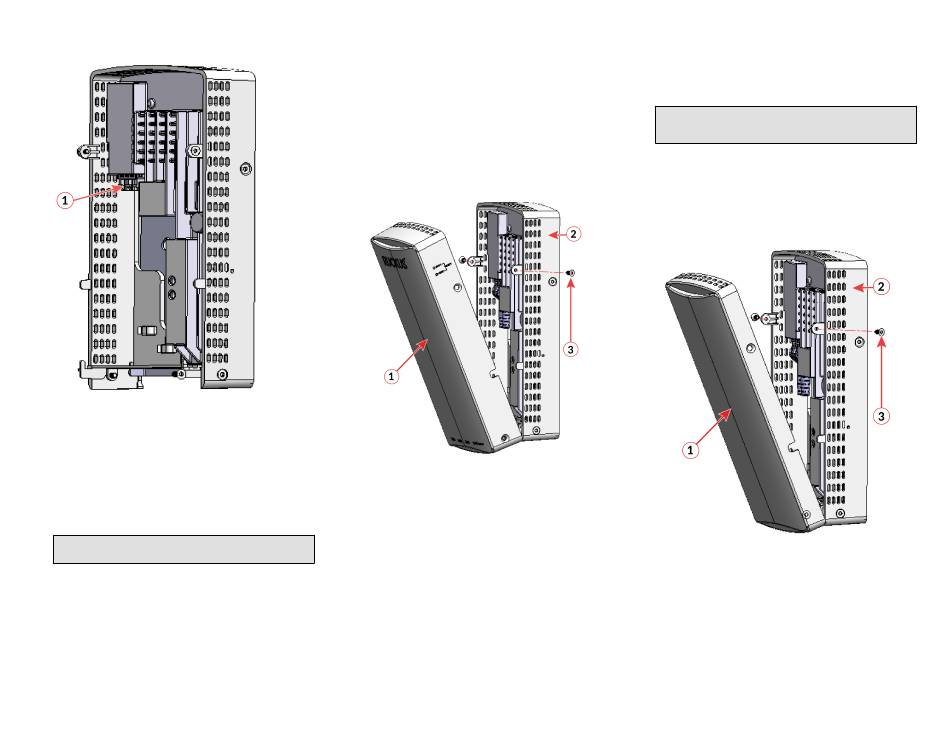

ABBILDUNG6 SFP-Transceivermodul
1. SFP-Transceivermodul,
das in den SFP-Anschluss
eingesetzt ist
5. Wenn Sie den Fiber Backpack mit einem vom Kunden bestellten DC-
Netzteil betreiben, stellen Sie sicher, dass das Netzkabel den DC-
Anschluss ohne Behinderung erreichen kann.
6. Verwenden Sie ein DC-Netzteil (separat erhältlich, P/N: 902-0170-
XX00 für AP H350 und P/N: 902-2170-XX00 für AP H550), um den 48-
VDC-Anschluss des Fiber Backpack mit einer geschützten Stromquelle
zu verbinden.
VORSICHT: Stellen Sie sicher, dass der Strom abgeschaltet ist,
bevor Sie die Kabel verbinden.
Alternativ kann die Stromversorgung über ein vom Kunden
bereitgestelltes Netzteil erfolgen, das an eine zweipolige
Anschlussleiste angeschlossen wird. Die Anschlussleistenverbindung
verfügt über einen Überspannungs- und Polaritätsschutz, um zu
verhindern, dass Leitungen mit falscher Polarität mit der
Anschlussleiste verbunden werden.
7. Vergewissern Sie sich, dass die Power-LED an der Vorderseite des
Gehäuses durchgehend grün leuchtet.
8. Verbinden Sie ein Ende des Ethernet-Kabels mit dem Ethernet-PoE-
Anschluss des Fiber Backpack.
Copyright
©
2022 Commscope, Inc. Alle Rechte vorbehalten.
Veröffentlicht April 2022, Artikelnummer 800-73046-013 Rev B
Schritt 3: Anbringen des AP am Fiber Backpack
1. Stellen Sie sicher, dass sämtliche Kabel sicher verbunden sind, wie in
Schritt 2: Anbringen des Fiber Backpack an der Montagehalterung
Seite 2 beschrieben.
2. Schließen Sie das andere Ende des Ethernet-Kabels an den PoE-
Eingang auf der Rückseite des AP an.
3. Der Fiber Backpack hat zwei untere Haken, die in die Schlitze an der
Unterseite des AP passen. Legen Sie die Unterseite des AP auf diese
Haken, und kippen Sie dann den AP, bis er am Fiber Backpack (siehe
folgende Abbildung).
ABBILDUNG7 Anbringen des AP am Fiber Backpack
1. AP
2. Fiber Backpack
4. Führen Sie die beiden Torx-Schrauben aus dem Kit in die Seiten des
AP ein, um ihn am Fiber Backpack zu befestigen (siehe vorherige
Abbildung).
Installieren des Fiber Backpack als Standalone-
Gerät
Für den Fiber Backpack ist eine externe Abdeckung (separat erhältlich: P/
N 902-0601-0000) erforderlich, mit der der Fiber Backpack als Standalone-
Produkt verwendet werden kann. Um die externe Abdeckung sicher am
Fiber Backpack zu montieren, führen Sie die folgenden Schritte aus:
1. Um die Montagehalterung an einer Steckdosenbox zu befestigen,
führen Sie die in
Schritt 1: Anbringen der Montagehalterung an einer
Dose
auf Seite 2 beschriebenen Schritte aus.
2. Um den Fiber Backpack an der Montagehalterung zu befestigen,
führen Sie die in
Montagehalterung
auf
3. Schließen Sie ein Ende des Ethernet-Kabels an den Ethernet-PoE-
Anschluss des Fiber Backpack an, und ziehen Sie das Kabel durch die
Öffnung an der Unterseite des Geräts.
BEACHTEN: Für ein Standalone-Gerät ist ein längeres Ethernet-
Kabel (vom Kunden bereitgestellt) erforderlich, um es an den AP
anzuschließen.
4. Der Fiber Backpack hat zwei untere Haken, die in die Schlitze an der
Unterseite der externen Abdeckung passen. Legen Sie die Unterseite
der externen Abdeckung auf diese Haken, und kippen Sie dann die
externe Abdeckung, bis sie am Fiber Backpack anliegt (siehe folgende
Abbildung).
ABBILDUNG8 Fiber Backpack als Standalone-Einheit
3. Plastite-Schrauben
1. Externe Abdeckung
2. Fiber Backpack
5. Führen Sie die beiden spitzen Torx-Schrauben aus dem Kit in die
Seiten der externen Abdeckung ein, um die externe Abdeckung am
Fiber Backpack zu befestigen (siehe vorherige Abbildung).
Für weitere Informationen
Informationen zum Konfigurieren und Verwalten des AP finden Sie im
RUCKUS Indoor Access Point Benutzerhandbuch, verfügbar unter
docs.commscope.com/?docs-box.
Schritt 2: Anbringen des Fiber Backpack an der
auf Seite 2 beschriebenen Schritte aus.
3. Plastite-Schrauben
