RUCKUS Fiber-Backpack Kurzanleitung Seite 2

Schritt 1: Anbringen der Montagehalterung an einer
Dose
BEACHTEN: Die Halterung hat zwei Haken, die nach oben zeigen.
Achten Sie darauf, dass die Haken nach oben zeigen, wenn Sie die
Halterung an der Wandsteckdose befestigen.
1. Verwenden Sie entweder die Originalschrauben für die
Wandsteckdose oder die mitgelieferten 1-Zoll-Kreuzschlitz-Flachkopf-
Maschinenschrauben, um die Montagehalterung an einer
Wandsteckdose oder an der Wand zu befestigen.

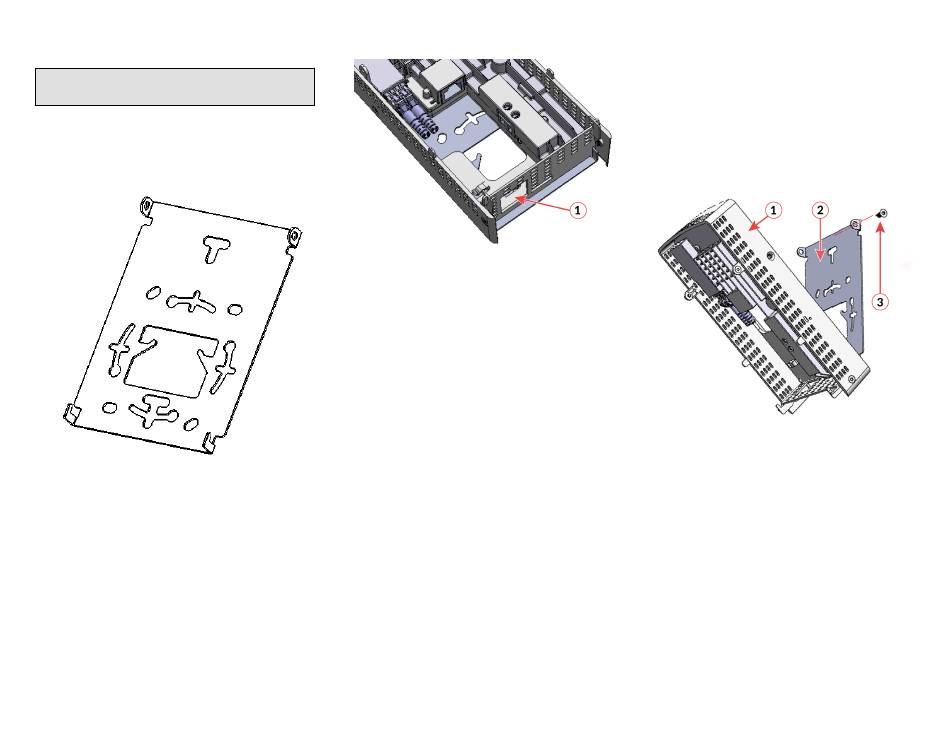

ABBILDUNG3 Montagehalterung
2. Ziehen Sie das Glasfaserkabel und das Netzkabel durch die Öffnung an
der Unterseite des Fiber Backpack oder durch das Loch in der Mitte
der Montagehalterung und des Fiber Backpack.
Copyright © 2022 Commscope, Inc. Alle Rechte vorbehalten.
Veröffentlicht April 2022, Artikelnummer 800-73046-013 Rev B
ABBILDUNG4 Durchziehen der Kabel
1. Öffnung zum Ziehen der
Kabel
Schritt 2: Anbringen des Fiber Backpack an der
Montagehalterung
1. Stellen Sie sicher, dass die Montagehalterung sicher befestigt ist, wie
in Schritt 1: Anbringen der Montagehalterung an einer Dose
2 beschrieben.
2. Die Halterung hat zwei untere Haken, die in die Schlitze an der
Unterseite des Fiber Backpack passen. Legen Sie die Unterseite des
Fiber Backpack auf die Haken, und kippen Sie dann den Fiber
Backpack, bis er an der Montagehalterung anliegt (siehe folgende
Abbildung).
ABBILDUNG5 Fiber Backpack an Montagehalterung
1. Fiber Backpack
2. Montagehalterung
3. Verwenden Sie einen T10-Torx-Schraubendreher, um die
mitgelieferten Torx-Flachkopf-Maschinenschrauben durch die
Schraubenlöcher des Fiber Backpack in die Gewindeeinsätze an den
Seiten der Montagehalterung einzuführen (siehe vorherige
Abbildung).
4. Setzen Sie den SFP-Transceiver in den Glasfaser-/SFP-Anschluss ein,
und verbinden Sie das Glasfaserkabel mit dem SFP-Transceiver (siehe
folgende Abbildung).
auf Seite
3. Schraube
Blatt 2 von 3
