RUCKUS Fiber-Backpack Kurzanleitung

RUCKUS-Fiber-Backpack
(Gen 4)
Kurzanleitung
Diese Kurzanleitung enthält Schritt-für-Schritt-Anleitungen zur Einrichtung
Ihres RUCKUS-Fiber Backpack (Modell: P01-0600, RUCKUS-P/N:
P01-0600-0000) in Verbindung mit RUCKUS H550 und H350 Access
Points (APs).
VORSICHT: Das Einstecken eines PoE-Injektors in den LAN-Anschluss
kann zu Schäden am Gerät führen.
VORSICHT: Stellen Sie sicher, dass der Strom abgeschaltet ist, bevor Sie
die Kabel mit der Anschlussleiste verbinden.
VORSICHT: Fahren Sie nicht mit dem Verbinden der Anschlussleiste fort,
wenn die Kabel heiß sind.
BEACHTEN: Installieren Sie den Fiber Backpack an einem Ort, an dem
ein freier Luftstrom ohne physische Hindernisse besteht.
BEACHTEN: Verbinden Sie den AP-DC-Stecker mit diesem Gerät, um den
AP mit PoE-Strom zu versorgen.
BEACHTEN: Lesen Sie diese Bedienungsanleitung vor der
Inbetriebnahme sorgfältig durch.
Vor dem Start
Prüfen Sie vor der Bereitstellung von RUCKUS-Produkten, ob Software und
Versionsdokumentation auf dem neuesten Stand sind.
• Versionshinweise und andere Benutzerdokumentation finden Sie unter
http://support.ruckuswireless.com/documents.
• Software-Upgrades sind unter http://support.ruckuswireless.com/
software verfügbar.
• Informationen zur Softwarelizenz und zur eingeschränkten Garantie
finden Sie unter http://support.ruckuswireless.com/warranty.
Über das Gerät
Der Fiber Backpack ist ein Zubehörteil, das eine kostengünstigere
Alternative zu optischen Netzabschlüssen (Optical Network
Terminals, ONTs) darstellt. Es handelt sich um eine Baugruppe, die vor Ort
installiert werden kann und einen Glasfaser-Backhaul für jede bestehende
H550- oder H350‑Installation ermöglicht.
Copyright © 2022 Commscope, Inc. Alle Rechte vorbehalten.
Veröffentlicht April 2022, Artikelnummer 800-73046-013 Rev B

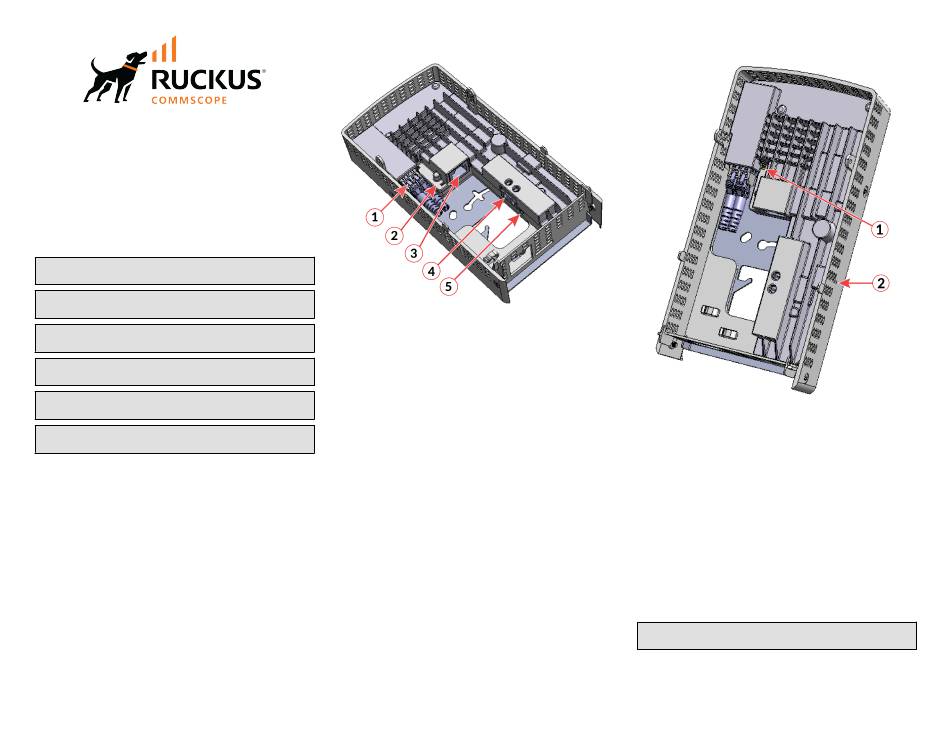

ABBILDUNG1 Elemente des Fiber Backpack
1. SFP-Anschluss 3. PoE-Ausgang
2. Power-LED ist EIN, wenn 3,3 V 4. Anschlussleiste
erkannt werden
5. 48-VDC-Stecker
ABBILDUNG2 Elemente des Fiber Backpack (Fortsetzung)
1. SFP-LED ist EIN, wenn Licht 2. Stromversorgung oder Hard
erkannt wird Reset
Paketinhalte
Ein vollständiges Fiber Backpack-Installationspaket enthält alle folgenden
Elemente:
• Fiber Backpack
• Ein RJ-45-Kabel (5 Zoll)
• Eine Metallhalterung
• Einbausatz (Schrauben und Klemmen)
– 2 Plastite-Torx-Flachkopfschrauben (#4–20 x 6 mm)
– 2 Torx-Flachkopfschrauben (M3 x 6 mm)
– 3 selbstklebende Kabelhalterungen
– 2 Schrauben (6–32 x 1 Zoll)
• Regulatorische Erklärung/Konformitätserklärung
Installieren des Fiber Backpack am AP
BEACHTEN: Der Fiber Backpack muss vor dem AP an der Halterung
montiert werden.
Um den Fiber Backpack am AP zu installieren, gehen Sie wie folgt vor:
