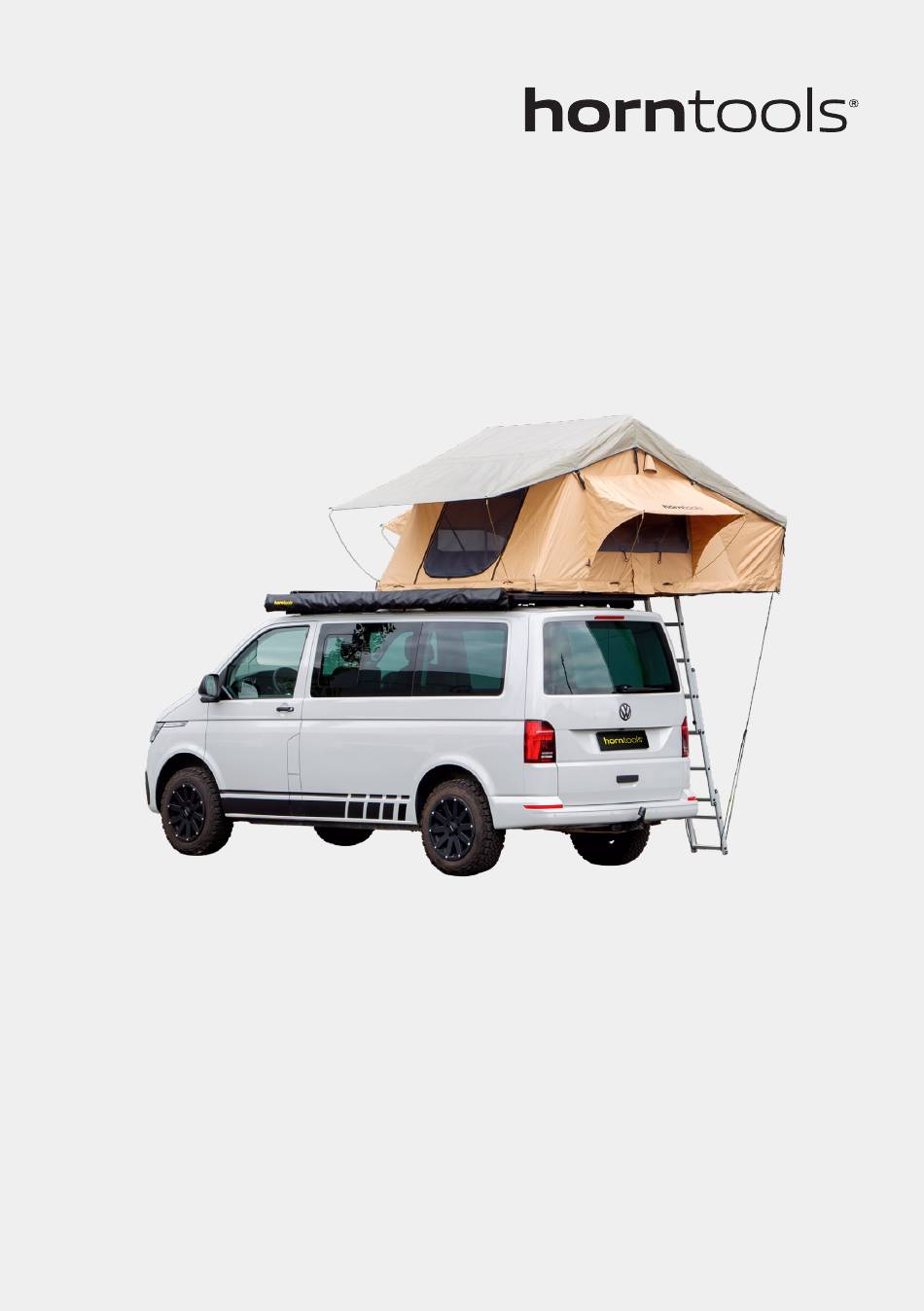

- Seite 1 Desert DACHZELT Montage & Bedienungsanleitung Artikel: HRT05...
-
Seite 2: Allgemeine Hinweise
Solltest du noch Fragen zur Montage oder zum Gebrauch deines Produktes haben, kontaktiere uns gerne. Ersatzteile erhältst du von deinem horntools Fachhändler oder auf horntools.com Haftung Bei Nichtbeachtung der in dieser Anleitung angegebenen Hinweise und Informationen, bei nicht bestimmungsgemäßem Gebrauch oder bei Einsatz außerhalb des vorgesehenen Verwendungszwecks,... - Seite 3 Stückliste Teile im Zelt Anzahl Bild Pos. Artikelnummer Beschreibung PHRTLADFULL Dachzelt Leiter komplett PHRTMAT(120/160) Dachzelt Matratze 60 mm Anzahl Bild Pos. Artikelnummer Beschreibung PHRTCOVER Dachzelt Abdeckung PHRTWRODS Dachzelt Abspannstangen PHRTEXTRU_ Dachzelt (120/140/160) Befestigungsschienen PHRTBOW_ Dachzelt Bogen Aluminium (120/140/160)
- Seite 4 Zubehörbeutel (liegt im Zelt) Anzahl Bild Pos. Artikelnummer Beschreibung Dachzelt Endkappen für PHRTEXTRUC Befestigungsschienen Vordach Markise PHRTAWROPE Sicherungsseil Anzahl Bild Pos. Artikelnummer Beschreibung Selbstbohrende Schrauben für Kunststoffdeckel Dachzelt Leiter PHRTMOUNTPLA1 Befestigungsplatte Edelstahl Schrauben für Alu Schiene Dachzelt Befestigungs- PHRTMOUNTPLA Gegenplatte Edelstahl Zelt Heringe Dachzelt Befestigungs-...
- Seite 5 Zubehörbeutel (liegt im Zelt) Vorzeltbeutel (zweites Paket) Anzahl Bild Pos. Artikelnummer Beschreibung Gummispanner Schraubenschlüssel Anzahl Bild Pos. Artikelnummer Beschreibung Vorzelt für Dachzelt HRTVZD Desert I Gummi Leiterunterlage Boden für Vorzelt...
-
Seite 6: Der Zeltaufbau
Dachzeltmontage Der Zeltaufbau Dein Dachzelt kannst du praktisch auf jedes Auto montieren. Die einzige Voraussetzung ist ein vernünftiger Dachgepäckträger, der das Gewicht vom Dachzelt tragen kann. Unsere Dachzelte haben ein flexibles Montagesystem und können auf jedem handelsüblichem Dachträger montiert werden. Niemals die Dachlast überschreiten Die vom Hersteller angegebene Dachlast wurde für den Fahrbetrieb ausgerechnet, Überschreitungen wirken sich auf das Fahrverhalten... - Seite 7 Abb. 2 Abb. 3 Öffne die zwei Gurte und die Eck-Klettverschlüsse Danach den Reißverschluss der Schutzplane öffnen und die Achtung - alle Teile vom Dachzelt können ohne großen Schutzplane nach hinten klappen. Bei Bedarf kannst du die Kraftaufwand aufgebaut werden. Wenn was klemmt, keine Schutzplane auch ganz einfach aus der Keder Leiste ausziehen.
- Seite 8 Abb. 4 Abb. 5 Öffne nun die zwei Klettverschlüsse der Zugriemen am Dachzelt. Jetzt die Leiter ausziehen. Achte unbedingt darauf dass die Sicherheits-Pins einrasten.
- Seite 9 Abb. 6 Abb. 7 Jetzt ziehst du mit der Leiter das Dachzelt auf. Hier auf der Abbildung siehst du die Leiter mit einer Verlängerung für Achtung - die Pins müssen eingerastet sein, sonst besteht Fahrzeuge ab 2 m Höhe. Verletzungsgefahr. Die Leiterverlängerung erhältst du auf Wunsch bei uns.
- Seite 10 Abb. 8 Für Desert Modelle: Ziehe nun den Vorzelt Haltebügel unter der Matratze vor und setzte ihn in die zwei Hülsen ein. Zeitgleich muss der Rahmen oben in die Ecken gedrückt werden. Abb. 9...
- Seite 11 Abb. 10 Abb. 11 Wenn du kein Vorzelt verwendest, musst du den Eingang mit Seilen Jetzt können die Spannstangen eingesetzt werden. Durch die und Heringen am Boden befestigen. Bei Starkwind kann ansonsten untere Öse einfädeln und danach in das Alu Profil stecken. Dann die die Eingangs-Platte hochklappen.
- Seite 12 Abb. 12 Abb. 13 Vorzelt Aufbau Achte darauf, dass der Reißverschluss nicht einhakt. Danach kann Einfach das Vorzelt in die Keder Leiste einziehen. Die Leiter in das der Boden mittels Reißverschluss befestigt werden. Wenn alles steht, Vorzelt heben und den Reißverschluss rundherum schließen. sichere das Zelt ausreichend mit Heringen.
-
Seite 13: Allgemeine Informationen
Allgemeine Informationen Sicherheitshinweise Der Zusammenbau erfolgt wie der Aufbau - nur umgekehrt. • Das Zelt immer von offenen Feuerstellen und Glut fernhalten. Die Gummizüge im Innenraum ziehen den Stoff zusammen, damit • Im Zelt nicht Rauchen oder offenes Feuer entfachen, auch keine der Reißverschluss der Abdeckung besser zugeht. -
Seite 14: Montage Der Leiter Am Dachzelt
Montage der Leiter am Dachzelt Montage der Befestigungsschienen am Dachzelt Vor der Montage der Befestigungsschienen musst du entscheiden wie das Zelt auf dem Fahrzeug montiert werden soll. Die Position vom Dachzelt, sowie die Form vom Dachträger bestimmt, wie die Schienen Pos. -
Seite 15: Dachzeltmontage Auf Deinem Fahrzeug
Dachzeltmontage auf deinem Fahrzeug So geht‘s Bevor das Dachzelt auf den Dachträger gehoben wird, empfiehlt Pos. Pos. es sich die Transportabdeckung anzubringen. Dazu zieht man die Keder Leiste vorne am Zelt ein und verschließt die Abdeckung mit dem umlaufenden Reißverschluss. Die zwei Gurte werden über Pos. -
Seite 16: Einstellen Der Leiter
Einstellen der Leiter Die Leiter hat vorgefertigte Bohrungen, in denen sich die Federstifte arretieren und somit die Leiter blockieren. Sollte dein Fahrzeug aber niedriger sein, sodass du die Bohrungen nicht nützen kannst, müssen zusätzliche Bohrungen gemacht werden. Pos. Pos. So geht‘s Zuerst die Leiter auf die gewünschte Länge ausziehen. - Seite 17 Desert DACHZELT Lager- und Handhabungshinweise...
-
Seite 18: Lager- Und Handhabungshinweise
Tagen feuchter Lagerung geöffnet werden Dein horntools ® -Zelt sollte außerhalb der Nutzung nicht dauerhaft aufgebaut in der Sonne stehen. Obwohl das horntools -Zelt über ein und sorgfältig austrocknen, um Feuchtigkeitsschäden zu vermeiden. ® Obwohl unser Material gegen Schimmel resistent ist, kann sich nach UV-resistentes Gewebe verfügt, greift UV-Licht das Gewebe an und... - Seite 19 Miss deine neue Fahrzeughöhe aus, und klebe diese so auf, dass du sie beim Fahren gut lesen kannst. Prüfung vor Fahrtantritt Überprüfe vor und nach der Fahrt, ob das horntools -Zelt sicher ® am Dachgepäckträger befestigt ist, ebenso wie der Dachträger am...
-
Seite 20: Tipps & Tricks
• Achte darauf, dass Kleinkinder nicht unbeaufsichtigt im Zelt sind • Keine Hochspannungsgeräte im Zelt verwenden; 24V maximal • Steige nicht auf das horntools ® -Zelt Viel Spaß auf deiner Reise! • Nicht unter toten Ästen oder bei Steilwänden campieren, wo Steinschlag Gefahr besteht •... - Seite 21 Der Service darf nur durch geschultes Fachpersonal oder Fachwerkstätten durchgeführt werden. Outside the scope of application of the Product Liability Act, horntools‘ liability is limited to intent or gross negligence. Liability for slight negligence, compensation for consequential damage and financial loss or personal injury are excluded.
- Seite 22 GmbH Wallenmahd 23 6850 Dornbirn Austria T +43 5572 57226 info@horntools.com horntools.com...
