1. Installationshinweise
Klemme 1 „L"
Dauernd anliegende Netzspannung
Klemme 2 „N"
Nulleiter
Klemme 3 „LF"
Netzspannung nur während der Nachtfreigabezeit
Klemme 4 „LZ"
Netzspannung nur während der Zusatzfreigabezeit am Tage, wenn hier während der
Zusatzfreigabezeit keine Spannung anliegt, kann keine Aufladung erfolgen. Sollte nur
ein Draht vorhanden sein, so ist eine Brücke von der Klemme 3 zur Klemme 4 einzu-
setzen, die Umschaltung erfolgt automatisch intern, s.h. Einsteller „F/Z"
Klemme 7 „LL"
Freigabe Zeitwerk/Zeitsignal. Sollte ihr EVU ihnen das Signal LL nicht zur Verfügung
stellen, so belassen sie einfach die Brücke zwischen LL und LF Klemmen.
(Achtung: Phasengleichheit mit Klemme L)
Klemme „A2+A1" Pulsierende Spannung 230 V mit 80 % ED als Steuersignal für Standspeicher
Klemmen „W"
Anschluß des Witterungsfühlers WF-N-1
Klemmen „VR"
Beim Überbrücken dieser Kontakte erfolgt eine Umschaltung von Rückwärts- auf
Vorwärtssteuerung, das Laufwerk bleibt davon unberücksichtigt. Nach dem Öffnen
der Verbindung besteht dann wieder eine Rückwärtssteuerung.
Klemmen „Z1+Z2" Steuerspannung (Gleichspannung) für Gruppensteuergeräte der Fußbodenheizung Z1
ist negativ – Z2 ist positiv, die entsprechenden Spannungen sind aus der Tabelle zu
entnehmen. Sollte sich die Spannung lt. Tabelle nicht um 0,3 V/h ändern, sind die
Leitungen der Klemmen „Z1 – Z2 – Z3" abzunehmen und die Kontrollmessungen
erneut durchzuführen.
Klemme „Z3"
Kennlinienumschaltung Tag – und Nachtfreigabe. Während der Nachtzeit, s.h.
Einsteller „F/Z" beträgt die Spannung an Z3 gemessen gegen Z1 = 0 Volt, nach dem
Umschaltpunkt, s.h. Einsteller „F/Z" beträgt die Spannung an Klemme Z3 gemessen
gegen Klemme „Z1" ca. 8 Volt.
6
L
N
LF
LZ
LL

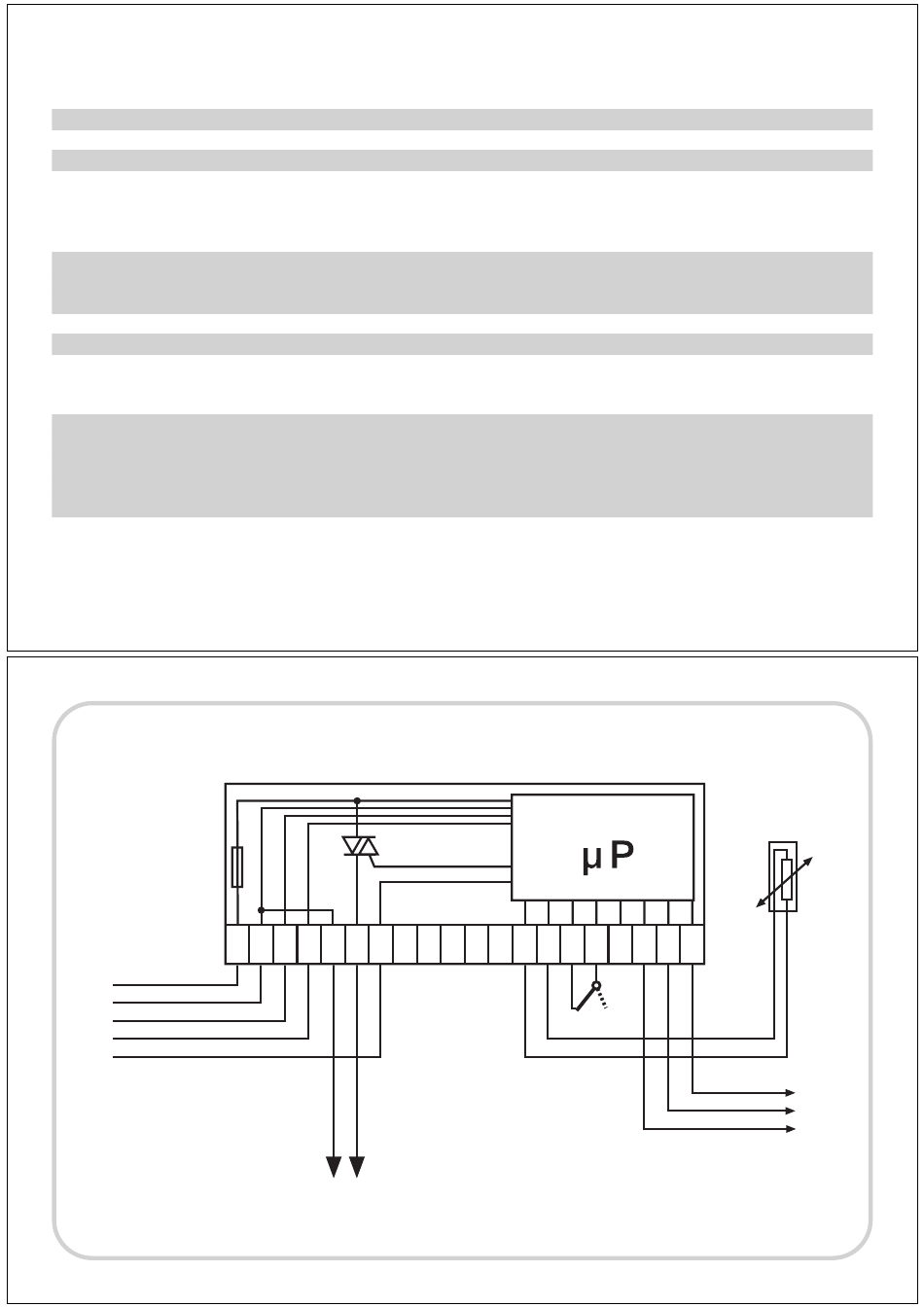

Klemmenbelegung AS 6190:
AS 6190
Si
L
N
LF
LZ
A2 A1
LL
1
2
3
4
5
6
7
8
ZU DEN SPEICHERHEIZGERÄTEN
MIT THERMOMECHANISCHEM AUFLADEREGLER
W
W
VR
VR
9 10 11
12 13
14
15
VOR
RÜCK
STEUERUNG
WITTERUNGSFÜHLER
WF-N-1
Z1 Z2 Z3
16
17 18 19
ZU DEN WOHNUNGSSTATIONEN
MAX. 25 GERÄTE
−ν
7
