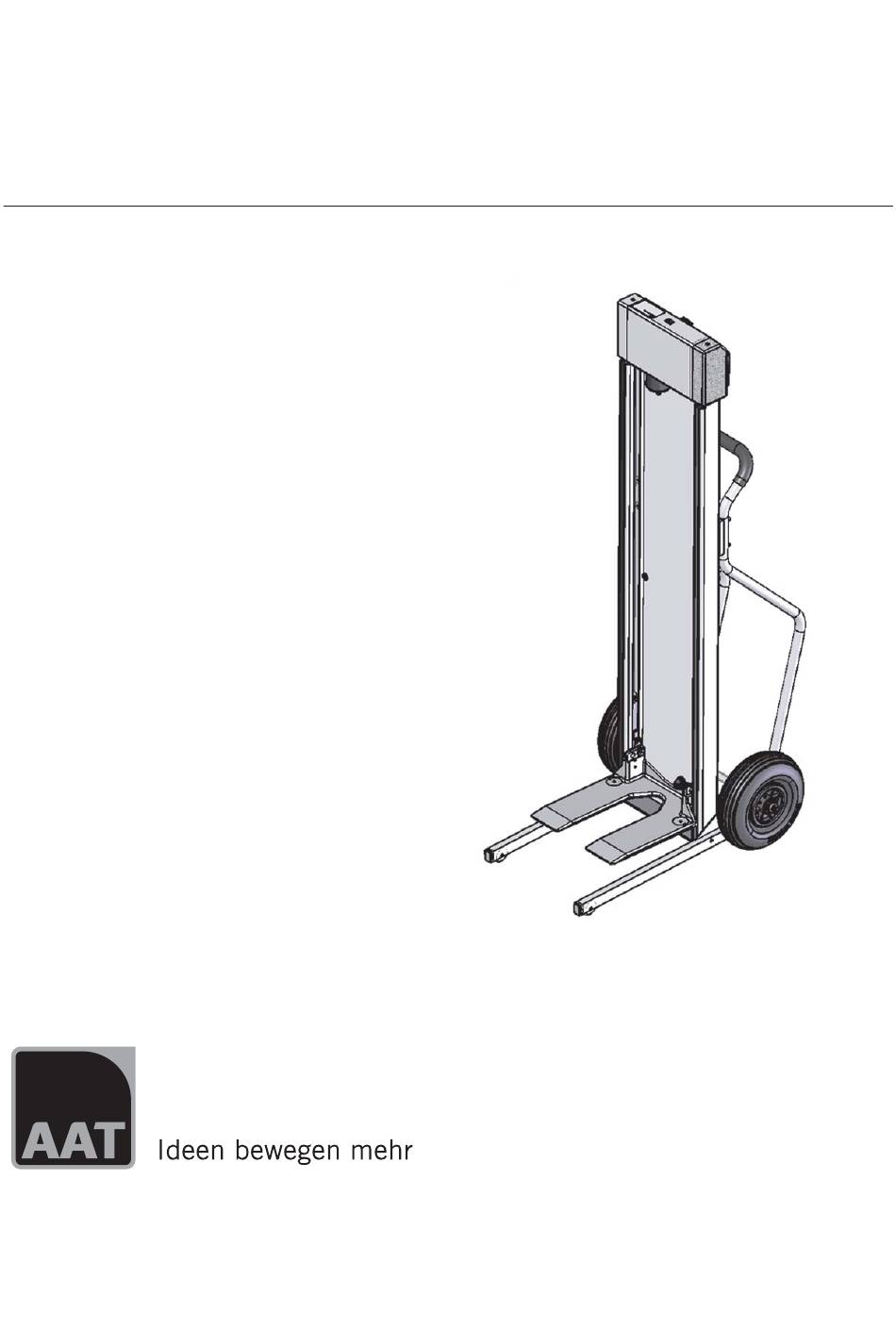

- Seite 1 Mobilvertikallift M1001 Originalbetriebsanleitung...
-
Seite 2: Ce-Konformitätserklärung
Mobilvertikallift M1001 CE-Konformitätserklärung Die Firma AAT Alber Antriebstechnik GmbH erklärt, dass das Produkt Mobil- vertikallift M1001 nach den einschlägigen Bestimmungen der EG-Richtlinie Maschinen 2006/42/EG entwickelt und gefertigt wurden. Bei einer nicht mit der Firma AAT Alber Antriebstechnik GmbH abgestimm- ten Änderung der oben beschriebenen Geräte, verliert diese Erklärung ihre Gültigkeit. -
Seite 3: Inhaltsverzeichnis
Mobilvertikallift M1001 Inhaltsverzeichnis CE-Konformitätserklärung ....Inhaltsverzeichnis..... . Allgemeines . -
Seite 4: Allgemeines
Mobilvertikallift M1001 Allgemeines Herzlichen Glückwunsch zum Erwerb Ihres Mobilvertikalliftes. Dieses starke und vielseitig einsetzbare Transportgerät wird Ihnen eine große Hilfe sein und in kürzester Zeit ein unentbehrlicher Helfer werden. Mit dem Mobilvertikallift können Sie Güter bis 100 kg heben. Der maximale Hubbereich beträgt 90 cm bzw. -
Seite 5: Produktbeschreibung
Mobilvertikallift M1001 Produktbeschreibung Bestimmungsgemäßer Gebrauch Der Mobilvertikallift wird im Innen- und Außenbereich zum Heben und Sen- ken von beweglichen Gütern eingesetzt. Vordergründlich zum Be- und Entla- den von Fahrzeugen und Regalen. Verwenden Sie den Mobilvertikallift ausschließlich zur Beförderung von Gü- tern. -
Seite 6: Geräte-Gesamtübersicht
Mobilvertikallift M1001 Geräte-Gesamtübersicht 1 = Gehäuse 2 = LED für Akkuanzeige 3 = Auf-/Abschalter 4 = Hand-/Schiebegriff 5 = Holmen 6 = Laufrad 7 = Stützfuß (optional mit Klappmechanismus) 8 = Schaufel 9 = Arretierbolzen (für Klappmechanismus Schaufel) 10 = Ein-/Ausschalter... -
Seite 7: Technische Daten
Mobilvertikallift M1001 Technische Daten Model M1001-750: Höhe = 1200 mm Abmessungen Breite = 550 mm Tiefe = 800 mm Eigengewicht Gesamtgewicht = 23,5 kg Max. Hublast 100 kg Hubbereich 90 cm Akkumulatoren 2 x 12 V / 5 Ah Gleichstrommotor... -
Seite 8: Maßskizze
Mobilvertikallift M1001 Maßskizze Model M1001-750:... - Seite 9 Mobilvertikallift M1001 Model M1001-1150:...
-
Seite 10: Serienmäßiger Lieferumfang
Mobilvertikallift M1001 Serienmäßiger Lieferumfang 1 = Ladegerät inkl. Anleitung 2 = Mobilvertikallift Optionales Zubehör 1 = Schaufelverlängerung 2 = Stützfuss (klappbar) 3 = Vertikalträger... -
Seite 11: Inbetriebnahme Und Bedienung
Mobilvertikallift M1001 Inbetriebnahme und Bedienung Die Handhabung des Mobilvertikalliftes ist genauso, wie bei allen üblichen Sackkarren. Laden Sie vor der ersten Inbetriebnahme die Akkus vollständig auf. Ein-/Ausschalter Schalten Sie vor Inbetriebnahme den Mobilvertikallift mit dem Ein-/Aus- schalter Œ "Ein". Während Arbeitspausen, beim Transport oder beim Abstellen den Mobilvertikallift ausschalten. -
Seite 12: Lastaufnahme
Mobilvertikallift M1001 Lastaufnahme Drücken Sie die Last oben etwas weg, damit ein Spalt entsteht. Fahren Sie mit der Schaufel unter die aufzunehmende Last. Schieben Sie anschließend die Last ganz auf die Schaufel. Achten Sie darauf, dass die Last an den Holmen anliegt. Beachten Sie, dass die maximale Hublast von 100 kg nicht über- schritten wird! Fahren auf der Ebene... -
Seite 13: Funktionsprüfung
Mobilvertikallift M1001 Funktionsprüfung Überprüfen Sie das Gerät vor jedem Einsatz auf seine elektronische Funktion! Achten Sie darauf, dass der Akku-Pack vor jedem Einsatz aufgela- den ist! 3.10 Transport Zum Transport lassen sich die Schaufel (optional die Stützfüße) einklappen (siehe Kapitel 3.2 und 3.3). Tragen Sie den Mobilvertikallift an den Holmen auf der rechten und linken Seite, gegebenenfalls sollte Ihnen eine weitere Person behilflich sein. -
Seite 14: Sicherheitshinweise
Gebrauch aufgeladen werden. Vor Wartungsarbeiten das Gerät ausschalten und vom Ladegerät trennen. Reparaturen dürfen nur vom Hersteller oder von autorisierten Perso- nen durchgeführt werden. Verwenden Sie nur Original AAT-Zubehör- teile. Beachten Sie bitte die ausführlichen Wartungs- und Pflegehinweise im Ka- pitel 6. -
Seite 15: Akku-Ladung
Mobilvertikallift M1001 Akku-Ladung: Der Mobilvertikallift sollte nur mit vollem Akku be- trieben werden. Die Leuchtdiode an der Akku-Kapazitätsanzeige zeigt an, wie viel Kapazität der Akku noch hat. Ist der Akku leer so leuchtet die LED rot auf. Bei vollem Akku leuchtet die LED grün. Beachten Sie: Die LED leuchtet nur, wenn der Mobilvertikallift ein- geschaltet ist und der Auf-/Abschalter betätigt wird. -
Seite 16: Inbetriebnahme
Mobilvertikallift M1001 Inbetriebnahme Maximale Hublast Beachten Sie bitte, dass die maximale Hublast von 100 kg nicht überschrit- ten wird. Blei-Akkus Laden Sie vor der ersten Inbetriebnahme unbedingt die Blei-Akkus vollstän- dig auf (ausführliche Hinweise siehe Kapitel 6.2). -
Seite 17: Wartung, Pflege Und Entsorgung
6.1.1 Automatik-Netzladegerät Das Ladegerät bedarf keiner besonderen Wartung. Standardmäßig gehört das Ladegerät von AAT zum Lieferumfang. Stecker Œ wird in die Netzstec- kdose und Stecker am Gehäuse eingesteckt. Über das Ladegerät wird eine Aufladung von 100 % der Akku-Kapazität er- reicht. -
Seite 18: Blei-Akkus
Werden vollgeladene Akkus schneller leer als gewohnt, sind sie vermutlich verbraucht. Lassen Sie in diesem Fall die Akkus prüfen und gegebenenfalls tauschen. Verbrauchte Akkus können Sie bei entsprechenden Batterie-Abgabestellen zur fachgerechten Entsorgung abgeben. Eine Rückgabe direkt an AAT Alber Antriebstechnik GmbH ist ebenfalls möglich. -
Seite 19: Blei-Akkus Laden
6.2.1 Blei-Akkus laden Lesen und beachten Sie vor Beginn des Ladevorgangs alle Anwei- sungen und Warnhinweise, die dem Ladegerät beiliegen. Verwenden Sie niemals ein anderes, nicht von AAT Alber Antriebs- technik stammendes Ladegerät! Berühren Sie den Stecker nie mit feuchten Händen! Schalten Sie den Mobilvertikallift vor dem Ladevorgang aus! 6.2.2 Laden mit Ladegerät... -
Seite 20: Kette Nachspannen
Entsorgung Ihr Mobilvertikallift und dessen Blei-Akkus sind langlebige Produkte. Nach Ablauf der natürlichen Lebensdauer können Sie diese Komponenten an AAT Alber Antriebstechnik GmbH zur Entsorgung zurückgeben. Das Elektro- und Elektronikgeräte-Gesetz (ElektroG) ist zum 24.3.2005 in Kraft getreten und regelt die Rücknahme und Entsorgung von elektrischen und elektronischen Altgeräten. -
Seite 21: Garantie Und Haftung
Mobilvertikallift M1001 Garantie und Haftung Garantie Die AAT Alber Antriebstechnik GmbH übernimmt für ihre Produkte vom Typ Mobilvertikallift (mit Ausnahme der Blei-Akkus) und alle Zubehörteile für den Zeitraum von einem Jahr ab Empfangsdatum die Garantie, dass diese frei von Material- und Verarbeitungsfehlern sind. - Seite 22 Mobilvertikallift M1001 Notizen:...
- Seite 23 Mobilvertikallift M1001 Notizen:...
- Seite 24 Mobilvertikallift M1001 AAT Alber Antriebstechnik GmbH Postfach 10 05 60 · D-72426 Albstadt Tel. +49.74 31.12 95-0 · Fax +49.74 31.12 95-35 www.aat-online.de · info@aat-online.de...
