Service Manual

Werbung

loading

Verwandte Anleitungen für TAB Austria Golden Island

Inhaltszusammenfassung für TAB Austria Golden Island

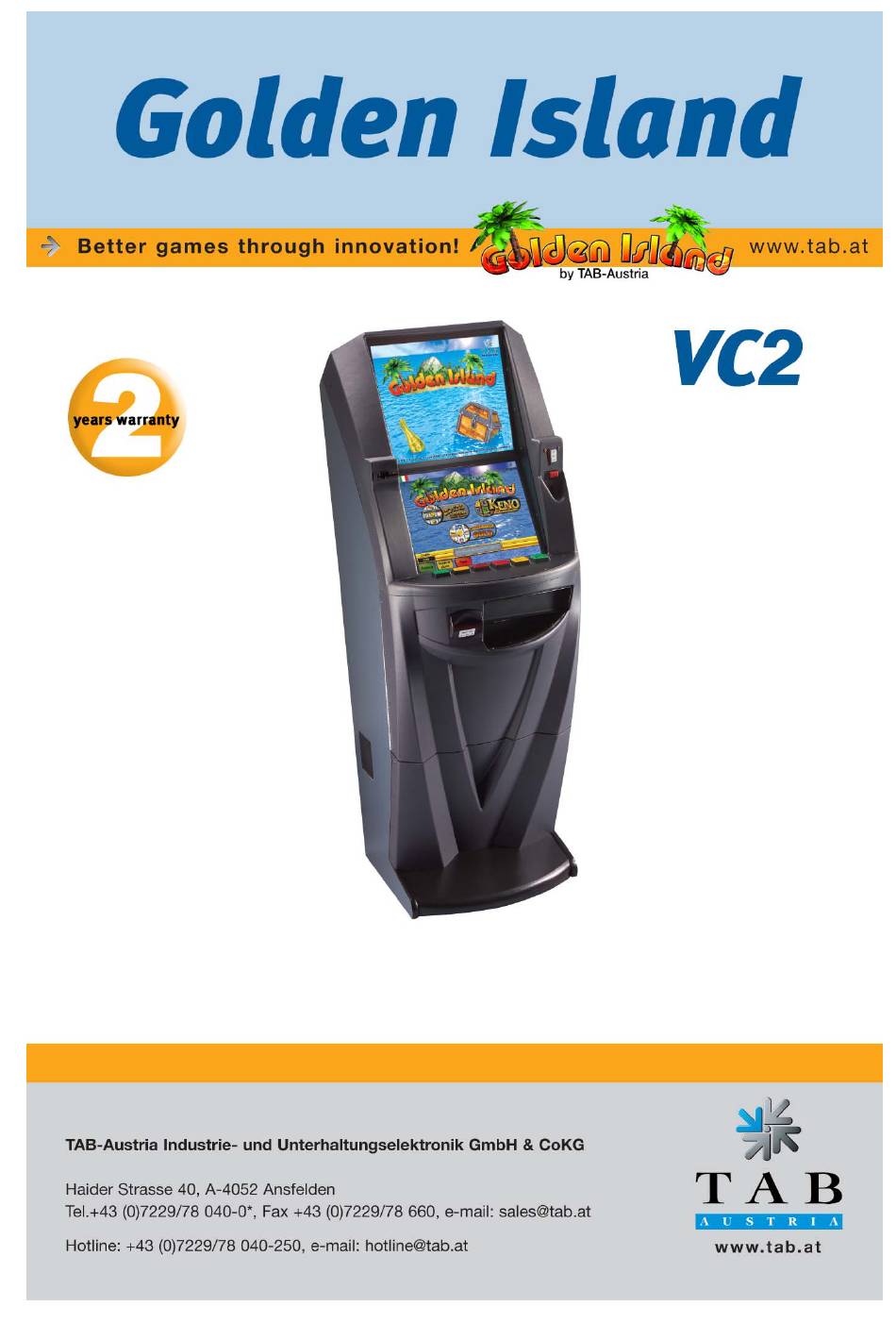

  • Seite 1 Service Manual...
  • Seite 3 Danke, dass Sie sich aus der Vielzahl der am Markt angebotenen Geldspielmaschinen für Golden Island entschieden haben. Für den zufrieden stellenden Gebrauch des „Golden Island“ lesen Sie bitte sorgfältig die Bedienungsanleitung. Bitte verwahren Sie dieses Manual so, dass Sie es bei Bedarf rasch zur Hand haben.
  • Seite 4 FEHLGESCHLAGEN 2) H ARDWARE EHLER ESTPLATTE 3) H FRAM ARDWARE EHLER GERÄTEBESCHREIBUNG LLGEMEINES EDIENUNGSELEMENTE PC-SYSTEM KOMPONENTEN IM GOLDEN ISLAND TANDARDAUSSTATTUNG USSTATTUNGSOPTIONEN TECHNISCHE DATEN ERÄTE BMESSUNGEN LEKTRISCHE ATEN SERVICEFUNKTIONEN – AUFSICHT(EN) EGRIFFSERKLÄRUNGEN KTIVIERUNGSOPTIONEN HAUPTSEITE PIN-EINGABE (OBERAUFSICHT) HAUPTSEITE PIN-EINGABE (AUFSICHT 1 – 3)
  • Seite 5 PIN-E UFSICHT INSTELLUNGEN 2.4) A (1 – 3) UFSICHT OPPER NACHFÜLLEN 2.5) A (1 – 3) UFSICHT RUNDEINSTELLUNGEN SPIELBESCHREIBUNG – GOLDEN ISLAND 1) S PIELEAUSWAHL 1.1) B ESCHREIBUNG 2) K 2.1) B ESCHREIBUNG 2.2) S PIELABLAUF 2.3) G EWINNKOMBINATIONEN UND...
  • Seite 6 END-USER LICENSE AGREEMENT FOR MICROSOFT SOFTWARE GARANTIEBEDINGUNGEN DER TAB-AUSTRIA INDUSTRIE UND UNTERHALTUNGSELEKTRONIK GESELLSCHAFT M.B.H. & CO KG NOTIZEN Seite 6...
  • Seite 7 Aufstellhinweise Sicherheitsvorschriften für den Benutzer: • Das Gerät darf nur in trockenen Räumen und an einer NORM-gerecht installierten Schukosteckdose betrieben werden. • Vor Inbetriebnahme soll das Gerät der Raumtemperatur angeglichen werden. • Vor Anschluss des Gerätes ist die Netzspannung zu prüfen. •...
  • Seite 8 Inbetriebnahme Jedes Gerät wird werksseitig getestet und voreingestellt ausgeliefert. Wir empfehlen 15 Minuten zu warten, damit das Display die optimale Betriebstemperatur erreicht. Durch Temperaturunterschiede kann es vorkommen, dass die Display- und Touchscreen- Einstellungen nicht mehr stimmen. Daher empfehlen wir bei einer Neuinbetriebnahme, IMMER folgende Vorgehensweise einzuhalten: 1) Gerät einschalten: Der Schalter befindet sich an der Rückseite des Geräts.
  • Seite 9 Ein Update ist in diesen Konfigurationen nur durch Öffnen der Plomben und Anstecken der Update-Festplatte mit Hilfe eines IDE-Kabels innerhalb der PC Box möglich. Update auf dem Gerät Die „GOLDEN ISLAND“-Software ist auf der im Gerät befindlichen PC-Festplatte installiert. Das Update kopiert den Inhalt der im Updatestecker befindlichen Update-Festplatte auf die interne PC-Festplatte.
  • Seite 10 • Wenn die Meldung “Initialisation complete – Please press Restart to finish” erscheint, folgen Sie der/den Anweisung(en) am Bildschirm oder warten 30 Sekunden auf den automatischen Neustart des Geräts. • Nach den letzen Einstellungen wird automatisch das Touchscreen-Kalibrierungs- programm gestartet. •...
  • Seite 11 PC-System. Je nach Modell ist der optionale Einbau von maximal 2 Hopper und ein Banknotenleser möglich. Bedienungselemente Alle Spiele im „Golden Island“ können mit Tasten am Gerät und/oder Touch-Schaltflächen am Bildschirm gespielt werden. Die Zuordnung der Tasten/Schaltflächen kann spiel- und situationsabhängig unterschiedlich sein.
  • Seite 12 PC-System Komponenten im Golden Island Standardausstattung • PC-System mit Intel  Pentium  4 Prozessor (2,4 GHz), PCI-Bus und mindestens 256 MB Hauptspeicher • On-Board Grafikkarte mit ATI Chipsatz, (1280 x 1024 Pixel Auflösung, High Color) • On-Board 16-Bit Soundkarte •...
  • Seite 13 Technische Daten Geräte-Abmessungen unverpackt verpackt Tiefe 68 cm 80 cm Breite 60 cm 70 cm Höhe 168 cm 172 cm Gewicht 97 kg 106 cm Das Gewicht kann sich je nach optionalem Einbau von Zusatzkomponenten ändern. Seite 13...
  • Seite 14 Elektrische Daten Stromanschluss: 230 Volt an Steckdose Leistung: 200 Watt Sicherung: 3,15 Ampere Hinweis: Beim Zusammenschließen von mehreren Geräten über einen Stromverteiler sollte folgendes beachtet werden: Bei einem fachgerecht installierten Stromanschluss mit der Sicherung von 13 Ampere, sollten nicht mehr als 3 Geräte angeschlossen werden. Seite 14...
  • Seite 15 Servicefunktionen – Aufsicht(en) Die Servicefunktionen werden durch den Service-Schalter an der rechten Geräteseite (roter Schlüsselschalter) aktiviert. Eine Aktivierung dieser Funktion(en) ist innerhalb der Menüsteuerung sowie vor jedem Spielstart möglich. Bemerkung: Manche Buchhaltungsfunktionen können je nach Maschinen-Konfiguration eingeschränkt und/oder nicht verfügbar sein. Je nach Berechtigungsstufe können verschiedene Dienste abgerufen werden.
  • Seite 16 Aktivierungsoptionen Falls während des Startens des Geräts der Operator-Schalter eingeschaltet ist, und gleichzeitig spezielle Tasten gedrückt werden, können folgende Aktionen durchgeführt werden. Linker grüner Taster: Touchscreen Kalibrierung Linker gelber Taster: Touchscreen Test Linker roter Taster: Monitor Testbild Seite 16...
  • Seite 17 Hauptseite PIN-Eingabe (Oberaufsicht) Falls der PIN für Operator und Oberaufsicht aktiviert ist, kann der Operator-Mode nur mit PIN-Eingabe erfolgen. Ohne PIN Aktivierung ist der Einstieg in den Operator-Mode nur für die höchste Autorisierung (Operator) möglich. Achtung: Nach dreimaliger falscher PIN-Eingabe ist der PIN für eine Stunde gesperrt! Ein gesperrter PIN kann nur durch eine höhere Autorisierung (z.
  • Seite 18 Hauptseite PIN-Eingabe (Aufsicht 1 – 3) Die Aufsicht muss sich durch Drücken der entsprechenden Schaltfläche authentifizieren und durch anschliessende PIN Eingabe identifizieren. Achtung: Nach dreimaliger falscher PIN-Eingabe ist der PIN für eine Stunde gesperrt! Ein gesperrter PIN kann nur durch eine höhere Autorisierung (z. B. Oberaufsicht) wieder frei geschaltet werden.
  • Seite 19 1) Oberaufsicht Hauptseite Alle elektronischen Buchungen können hier vorgenommen werden. Der Bereich “Aufdrücken” ist nur dann verfügbar, wenn dieser im Operator-Modus aktiviert wurde. Der Bereich “Abdrücken” ist nur dann verfügbar, wenn dieser im Operator-Modus aktiviert wurde. Seite 19...
  • Seite 20 1.1) Oberaufsicht Eigene Buchhaltung Diese Seite zeigt die eigenen Buchungen an. Das Löschen dieser Buchhaltung ist jederzeit möglich und beeinträchtigt die Hauptbuchhaltung nicht. Seite 20...
  • Seite 21 1.2) Oberaufsicht Aufsichtbuchhaltungen (1 – 3) Hier hat die Oberaufsicht Einblick in die Buchhaltungen der einzelnen Aufsichten, wenn die Aufsicht 1 – 3 aktiviert wurde(n) und nur falls diese Aktion in dieser Konfiguration erlaubt ist. Solange einzelne Buchhaltungen nicht abgerechnet wurden, können diese Aufsichten nicht deaktiviert werden.
  • Seite 22 1.3) Oberaufsicht Letzte 5 Banknoten und Spieldaten Hier kann die Oberaufsicht die Daten der letzten 5 Spiele sowie die letzten 5 vom Banknotenleser akzeptierten Banknoten einsehen. Seite 22...
  • Seite 23 1.4) Oberaufsicht Buchhaltung Hauptbuchhaltung Hier hat die Oberaufsicht Einblick in die Hauptbuchhaltung des Aufstellers. Diese kann jedoch nicht geändert oder gelöscht werden. Seite 23...
  • Seite 24 1.5) Oberaufsicht Buchhaltung Buchhaltung Hier hat die Oberaufsicht Einblick in Hauptbuchhaltung des Aufstellers über einen bestimmten Zeitraum. Das Löschen dieser Buchhaltung ist jederzeit möglich und beeinträchtigt die Hauptbuchhaltung nicht. Seite 24...
  • Seite 25 1.6) Oberaufsicht Buchhaltung Protokoll Das Protokoll zeigt eine Liste aller „Remote“-, „Aufdrück“- und „Abdrückwerte“ in der eingestellten Währung (z. B. EUR) mit Datum und Uhrzeit an. Seite 25...
  • Seite 26 1.7) Oberaufsicht PIN-Einstellungen Hier kann die Oberaufsicht den eigenen PIN und die PINs der Aufsichten neu vergeben. Ist neben der Aufsichtauswahl ein Schloss dargestellt, so bedeutet dies, dass die Aufsicht nach dreimaliger Falscheingabe den PIN gesperrt hat. Nach Anwahl der entsprechenden Aufsicht kann diese wieder entsperrt werden.
  • Seite 27 1.8) Oberaufsicht Hopper nachfüllen Die Hopper werden durch Einwurf von Münzen in den Münzprüfer aufgefüllt. Seite 27...
  • Seite 28 1.9) Oberaufsicht Grundeinstellungen Auf dieser Seite können folgende Grundeinstellungen vorgenommen werden: • Kalibrierung des Touch-Screen • Kalibrierung des Touch-Screen testen • Einstellung der Spiel-Lautstärke • Einstellung der Standby-Lautstärke Seite 28...
  • Seite 29 2) Aufsicht (1 – 3) Hauptseite Alle elektronischen Buchungen können hier vorgenommen werden. Der Bereich “Aufdrücken” ist nur dann verfügbar, wenn dieser im Operator-Modus aktiviert wurde. Der Bereich “Abdrücken” ist nur dann verfügbar, wenn dieser im Operator-Modus aktiviert wurde. Seite 29...
  • Seite 30 2.1) Aufsicht (1 – 3) Letzte 5 Banknoten und Spieldaten Hier kann die Aufsicht die Daten der letzten 5 Spiele sowie die letzten 5 vom Banknotenleser akzeptierten Banknoten einsehen. Seite 30...
  • Seite 31 2.2) Aufsicht (1 – 3) Buchhaltung Diese Seite zeigt die Buchungen der Aufsicht 1 an. Das Löschen dieser Buchhaltung ist von der Aufsicht 1 nicht möglich. Seite 31...
  • Seite 32 2.3) Aufsicht (1 – 3) PIN-Einstellungen Hier kann die Aufsicht 1 ihren PIN neu vergeben. Seite 32...
  • Seite 33 2.4) Aufsicht (1 – 3) Hopper nachfüllen Die Nachfüllung der Hopper kann nur durch Einwerfen von Münzen in den Münzprüfer erfolgen. Die Zuordnung der Münze zum entsprechenden Hopper erfolgt automatisch (z.B. 2€-Münze Hopper 1 1€-Münze Hopper 2 Seite 33...
  • Seite 34 2.5) Aufsicht (1 – 3) Grundeinstellungen Auf dieser Seite können folgende Grundeinstellungen vorgenommen werden: • Kalibrierung des Touch-Screen • Kalibrierung des Touch-Screen testen • Einstellung der Spiel-Lautstärke • Einstellung der Standby-Lautstärke Seite 34...
  • Seite 35 Spielbeschreibung – Golden Island 1) Spieleauswahl Die Anzahl und Art der verfügbaren Spiele ist unter Umständen durch die aktuelle Konfiguration eingeschränkt. Abbildung 1 1.1) Beschreibung Der Spieler kann ein ausgewähltes Spiel starten, die verwendete Sprache einstellen oder das Kreditkonto auszahlen.
  • Seite 36 2) Keno Abbildung 2 2.1) Beschreibung Erraten Sie eine möglichst große Anzahl von Gewinnzahlen. 2.2) Spielablauf 1. Wählen Sie bis zu zehn Zahlen mittels Touch-Screen oder automatisch mit der “10 wählen” – Schaltfläche. 2. Das Spiel wird mit der „Starttaste“ gestartet. 3.
  • Seite 37 2.3) Gewinnkombinationen und Gewinnfaktoren Hinweis: Bitte beachten Sie, dass die Gewinnfaktoren durch die aktuelle Konfiguration eventuell limitiert sein können! gewählte Gewinn Gewinn Nummern Nummern Multiplikator x 1000 x 800 x 250 x 80 x 12 gewählte Gewinn Gewinn Nummern Nummern Multiplikator x 900 x 750...
  • Seite 38 Gewinnkombinationen und Gewinnfaktoren (Fortsetzung 1) gewählte Gewinn Gewinn Nummern Nummern Multiplikator x 700 x 120 x 15 gewählte Gewinn Gewinn Nummern Nummern Multiplikator x 600 x 80 x 15 gewählte Gewinn Gewinn Nummern Nummern Multiplikator x 250 x 37 Seite 38...
  • Seite 39 Gewinnkombinationen und Gewinnfaktoren (Fortsetzung 2) gewählte Gewinn Gewinn Nummern Nummern Multiplikator x 87 gewählte Gewinn Gewinn Nummern Nummern Multiplikator x 35 gewählte Gewinn Gewinn Nummern Nummern Multiplikator x 16 Seite 39...
  • Seite 40 3) Royal Liner Abbildung 3 3.1) Spielbeschreibung Setzen Sie auf bis zu fünf Gewinnlinien mit je drei Gewinnsymbolen. Neun Walzen drehen sich mit Drücken der „Starttaste“ und stoppen automatisch. Mehrfachgewinne akkumulieren sich. Alle Gewinne werden von links nach rechts gewertet. 3.2) Spielablauf 1.
  • Seite 41 3.3) Gewinnkombinationen und Gewinnfaktoren Hinweis: Bitte beachten Sie, dass die Gewinnfaktoren durch die aktuelle Konfiguration eventuell limitiert sein können! Linien – Gewinne: Gewinn Gewinn Kombination Multiplikator x 200 x 100 x 50 x 30 x 20 x 18 x 14 x 10 x 10 x 10...
  • Seite 42 Any ‘7’ – Gewinne: Gewinn Gewinn Kombination Multiplikator x 1000 x 400 x 200 x 100 x 50 x 20 Seite 42...
  • Seite 43 ‘ALL’ - Fruits, ‘BAR’ – Gewinne: Gewinn Gewinn Kombination Multiplikator x 500 x 400 x 300 x 400 x 200 x 300 x 100 x 50 x 50 x 15 Seite 43...
  • Seite 44 4) Caribbean Gold Abbildung 4 4.1) Spielbeschreibung Setzen Sie auf bis zu fünf Gewinnlinien. Fünf Walzen drehen sich mit Drücken der „Starttaste“ und stoppen automatisch. Mehrfachgewinne werden akkumuliert. Alle Gewinne werden von links nach rechts gewertet. 4.2) Spielablauf 1. Wählen Sie bis zu fünf Gewinnlinien auf die Ihr Einsatz aufgeteilt wird. 2.
  • Seite 45 4.3) Gewinnkombinationen und Gewinnfaktoren Hinweis: Bitte beachten Sie, dass die Gewinnfaktoren durch die aktuelle Konfiguration eventuell limitiert sein können! Linien – Gewinne: Gewinn Gewinn Kombination Multiplikator x 1000 x 300 x 50 x 20 x 700 x 200 x 30 x 10 x 300 x 75...
  • Seite 46 Linien – Gewinne (Fortsetzung 1) Gewinn Gewinn Kombination Multiplikator x 200 x 100 x 50 x 20 x 500 x 100 x 25 x 10 x 200 x 50 x 15 Seite 46...
  • Seite 47 Linien – Gewinne (Fortsetzung 2) Gewinn Gewinn Kombination Multiplikator x 150 x 50 x 15 x 10 x 150 x 50 x 10 x 100 x 50 x 50 x 10 Seite 47...
  • Seite 48 5) Roulette Abbildung 5 5.1) Spielbeschreibung Es gilt zu erraten, auf welcher Zahl die Kugel liegen bleibt. 5.2) Spielablauf Der Spieler kann seine Einsätze auf folgende Positionen setzen: • "Red" - "Black“ ... auf alle roten oder schwarzen Nummern. • "Even" - "Odd" ...
  • Seite 49 • First Dozen (1 ... auf 12 aufeinanderfolgende Nummern 1-12. • Second Dozen (2 ... auf 12 aufeinanderfolgende Nummern 13-24. • Third Dozen (3 ... auf 12 aufeinanderfolgende Nummern 25-36. • Colonne ... auf die Spalten 1-34, 2-35 oder 3-36. •...
  • Seite 50 5.3) Gewinnkombinationen und Gewinnfaktoren Full Number x 36 Split x 18 Street x 12 Seite 50...
  • Seite 51 Gewinnkombinationen und Gewinnfaktoren (Fortsetzung) Collonne (1-34 / 2-35 / 3-36) Dozen (1-12 / 13-24 / 25-36) 1-18 / 19-36 Red / Black Odd / Even Seite 51...
  • Seite 52 6) Royal Poker Abbildung 6 6.1) Spielbeschreibung Versuchen Sie einen möglichst hohen Gewinn zu erreichen. Gespielt wird mit 52 Karten plus Joker. 6.2) Spielablauf 1. Mit der "Starttaste“ wird das "1. Service" mit Einsatz-Abzug gestartet. 2. Fünf Karten werden nacheinander aufgedeckt. Falls „AutoHold“ eingeschaltet ist, wird ein Halten-Vorschlag für den bestmöglichen Gewinn angezeigt.
  • Seite 53 6.3) Gewinnkombinationen und Gewinnfaktoren Five Of A Kind plus Aces Bonus x 1100 x 100 - 500 Five Of A Kind x 1100 Royal Flush x 500 Straight Flush x 100 Four Of A Kind x 40 Full House x 10 Seite 53...
  • Seite 54 Gewinnkombinationen und Gewinnfaktoren (Fortsetzung) Flush Straight Three Of A Kind Two Pairs High Pair Seite 54...
  • Seite 55 7) Risiko-Spiel 7.1) Spielbeschreibung Versuchen Sie den aktuellen Gewinn zu erhöhen. Der aktuelle Gewinn wird in der „Du gewinnst“-Anzeige dargestellt. Die von der aktuellen Risiko-Stufe aus erreichbare Gewinnstufe (Gewinn/Verlust) wird in der Risiko-Leiter abwechselnd blinkend dargestellt. Durch Drücken auf die Schaltfläche „Risiko“ wird das Risikospiel gestartet.
  • Seite 56 Fehlermeldungen Störung Fehlerursache Abhilfe Touch-Screen • Verbindungskabel vom Verbindungskabel tauschen. ⇒ funktioniert nur Touch-Screen zum PC defekt teilweise. (jenes Teilstück, das am PC angesteckt ist); • fehlende Geräteerdung Geräteerdung überprüfen bzw. ⇒ Gerät erden. • Der Speicher ist defekt. Beim Start gibt es PC austauschen.
  • Seite 57 Störung Fehlerursache Abhilfe • Lautstärkeregler nicht Kein Ton Lautstärkeregler aufdrehen ⇒ aufgedreht • Audiokabel nicht angesteckt Audiokabel anstecken ⇒ Lautsprecher austauschen • Lautsprecher defekt ⇒ eine oder mehrere • Flachstecker nicht angesteckt Steckverbindungen ⇒ Tasten funktionieren kontrollieren nicht • Taste nicht korrekt Taste kontrollieren oder ⇒...
  • Seite 58 Störung Fehlerursache Abhilfe • Hardware-Fehler Festplatte In diesem Fall Eine autorisierte Person ⇒ funktioniert das Gerät muss die interne Festplatte meistens nicht mehr. entweder durch eine Festplatte mit gleich installierter Programmversion oder durch eine neue Festplatte ersetzen. Im letzteren Fall muss ein Update am Gerät mit einer Updateplatte (gleiche Versionsnummer) durchgeführt...
  • Seite 59 Kabelplan Seite 59...
  • Seite 60 EG-Konformitätserklärung Seite 60...
  • Seite 61 END-USER LICENSE AGREEMENT FOR MICROSOFT SOFTWARE IMPORTANT - READ CAREFULLY: This End-User License Agreement ("EULA") is a legal agreement between you (either an individual or a single entity) and the manufacturer ("Manufacturer") or the special purpose computing device ("SYSTEM") you acquired which includes certain Microsoft software product(s) installed on the SYSTEM ("SOFTWARE PRODUCT"...
  • Seite 62 • Rental. You may not rent or lease the SOFTWARE. • Software Transfer. You may permanently transfer all of your rights under this EULA only as part of a sale or transfer of the SYSTEM, provided you retain no copies, you transfer all of the SOFTWARE (including all component parts, the media, any upgrades or backup copies, and this EULA, and if applicable, the Certificate(s) of Authenticity), and the recipient agrees to the terms of this EULA.
  • Seite 63 • Product support for the SOFTWARE is not provided by Microsoft or its subsidiaries. For product support, please refer to Manufacturer's support number provided in the documentation for the SYSTEM. Should you have any questions concerning this EULA, or if you desire to contact Manufacturer for any other reason, please refer to the address provided in the documentation for the SYSTEM.
  • Seite 64 24 Monate für alle Silverball Terminals (Silverball Strato, Silverball Strato Max, Silverball Cosmo, Silverball Cosmo Max, Silverball Pro, Silverball Max Pro, Silverball Beetle Pro, Silverball Beetle Max Pro) • 24 Monate für Max Fire, Max Fire Video, Virtual Pinball, Golden Island • 12 Monate für alle anderen Produkte, insbesondere Wettterminals •...
  • Seite 65 6. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe vom Kunden selbst oder von Personen vorgenommen werden, die hierzu nicht befugt oder von uns nicht ermächtigt sind oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind, oder wenn Teile entfernt wurden. 7.
  • Seite 66 Bei eventuellen Unregelmäßigkeiten im Gerät, alle Spannungen und Steckverbindungen kontrollieren ! Kann ein Fehler dennoch nicht behoben werden, rufen sie bitte unsere Hotline. Tel. +43-7229-780 40 - 0*, Fax +43-7229-78 660 Seite 66...
  • Seite 67 Notizen Seite 67...
