Inhaltszusammenfassung für TAB Austria SilverBall Beetle PRO

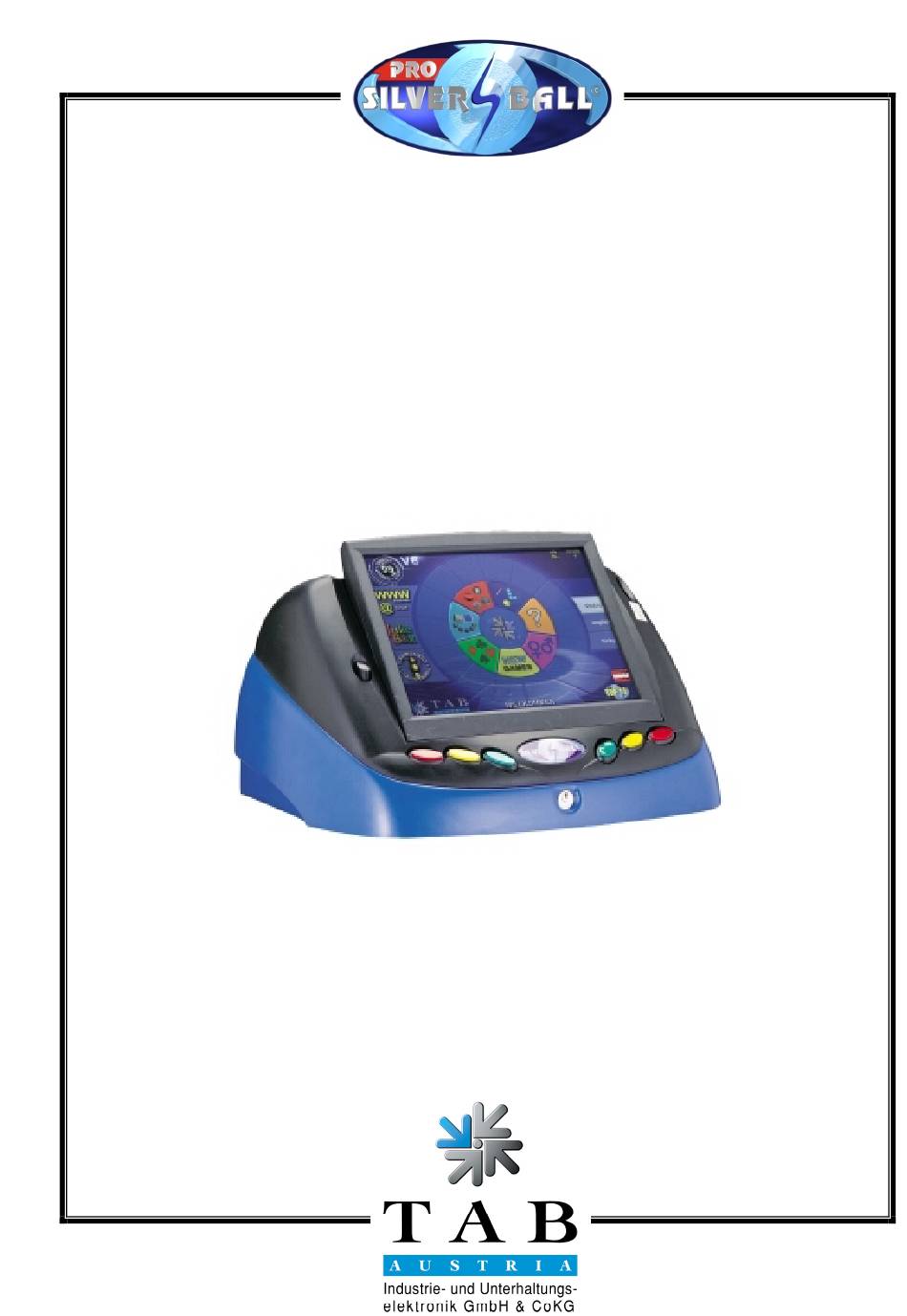

- Seite 1 SILVERBALL Beetle PRO Gerätemanual...
- Seite 2 Unterhaltungsautomaten den SilverBall Beetle PRO ausgewählt haben. Für den zufriedenstellenden Gebrauch des SilverBall Beetle PRO lesen Sie bitte sorgfältig die Bedienungsanleitung. Bitte verwahren Sie dieses Manual so, dass Sie es bei Bedarf rasch zur Hand haben. Für zusätzliche Fragen steht Ihnen unsere Hotline zur Verfügung.
-
Seite 3: Inhaltsverzeichnis
HAMPIONS UNKTION ILVER NTERNETBROWSER GERÄTEBESCHREIBUNG EDIENELEMENTE PC-S YSTEMKOMPONENTEN IM SILVERBALL BEETLE PRO PTIONEN ERÄTEABMESSUNGEN EG-KONFORMITÄTSBESCHEINIGUNG EG-KONFORMITÄTSERKLÄRUNG FEHLERBEHEBUNG EHLERMELDUNGEN DETAILZEICHNUNGEN SILVERBALL BEETLE PRO EHÄUSE NTERTEIL EHÄUSE BERTEIL EHÄUSE BERTEIL AUGRUPPE ISPLAY AUGRUPPE ISPLAY PC-T EILE PC-T EILE ERSATZTEILLISTE SILVERBALL BEETLE PRO... - Seite 4 UNTERHALTUNGSELEKTRONIK GMBH & COKG ZUSAMMENFASSUNG DER RECHTSLAGE BEZÜGLICH GEWÄHRLEISTUNG UND GARANTIE END-USER LICENSE AGREEMENT FOR MICROSOFT SOFTWARE TTACHMENT NOTIZEN: TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 Seite 4 15.06.04...
- Seite 5 ! • Neben anderen Geräten kann ein beeinträchtigtes Betriebsverhalten auftreten. • Beachten sie die Microsoft - Lizenzbedingungen im Softwaremanual. TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 15.06.04...
-
Seite 6: Inbetriebnahme
6) Über die Taste "Zurück" kommen Sie in das Hauptmenü "Testmode" , schalten Sie den Testschalter aus, der Spielbereich wird automatisch wieder gestartet. TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 Seite 6 15.06.04... -
Seite 7: Kurzanleitung
Bei einem Wechsel auf eine neue Softwareversion muss das Gerät upgedatet werden. Update am Gerät: Die Silverball Beetle PRO Software befindet sich auf der fix eingebauten Festplatte im Inneren des Gerätes, das Update wird durch kopieren der Festplatte im Wechselrahmen auf die eingebaute Festplatte durchgeführt. -
Seite 8: Tastenoptionen
Bei eingeschalteten Testschalter, sofort nach dem Einschalten, während des Hochstartens kann man folgendes Programm aufrufen: ⇒ Player 2A: Touch Screen Kalibrierung TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 Seite 8 15.06.04... -
Seite 9: Interlink
Spielen den InterLink-Modus. Turnier: Das Turnier Spiel im SilverBall Beetle PRO ist ein Bewerb, der es den Spielern ermöglicht, über einen gewissen Zeitraum um einen Preis (in Form von Warenpreisen) zu spielen. Es werden pro Turnierspiel 2 Spiele gespielt, wobei auch zweimal dasselbe Spiel eingestellt werden kann. -
Seite 10: Silverball-Internetbrowser
Wide Web (WWW) zu surfen, zu chatten, SMS und Webmails zu versenden. Eine genaue Beschreibung der Funktionen und Einstellungen finden Sie im Softwaremanual. TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 Seite 10 15.06.04... -
Seite 11: Gerätebeschreibung
Gerätebeschreibung SilverBall Beetle PRO ist ein ergonomisch gestaltetes Thekengerät aus einem Metallkorpus und Kunststoffteilen. Im Gerät befinden sich ein elektronischer Münzprüfer, ein 15“ LCD (mit Touch-Screen) und ein Computersystem. Bedienelemente: Die Bedienung der Spiele erfolgt hauptsächlich mittels Touch- Screen. Bei bestimmten Spielen werden die Tasten verwendet ,wobei bei Beginn des Spieles darauf hingewiesen wird (am Gerät befinden sich 2 x 3 Tasten). -
Seite 12: Optionen
Höhe: 295mm Höhe: 340mm Breite: 550mm Breite: 590mm Tiefe: 445mm Tiefe: 470mm Gewicht: ca.20kg Gewicht: ca. 24kg TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 Seite 12 15.06.04... -
Seite 13: Eg-Konformitätsbescheinigung
EG-Konformitätsbescheinigung TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 15.06.04 Seite 13... -
Seite 14: Eg-Konformitätserklärung
EG-Konformitätserklärung TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 Seite 14 15.06.04... -
Seite 15: Fehlerbehebung
Monitor austauschen Kein Ton Lautstärkeregler nicht Lautstärkeregler aufdrehen aufgedreht Audiokabel anstecken Audiokabel nicht angesteckt Lautsprecher austauschen Lautsprecher defekt TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 15.06.04 Seite 15... - Seite 16 Münzkanal nicht belegt Münzprüfer defekt schlechte Münzannahme Verunreinigung des Münzprüfer reinigen Münzprüfers Zählwerk funktioniert Zählwerk defekt Zählwerk austauschen nicht TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 Seite 16 15.06.04...
-
Seite 17: Fehlermeldungen
Beim Lesen von der Update-Festplatte ist ein Fehler aufgetreten. Entweder die Update- Festplatte oder möglicherweise der Wechselrahmen und das zugehörige Festplattenkabel sind defekt. TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 15.06.04... - Seite 18 Der Festplatteninhalt entspricht nicht der Vorgabe. Den Update-Vorgang zur Berichtigung durchführen. Tritt der Fehler sofort nach einem Update-Vorgang auf, so ist entweder die Festplatte oder das Festplattenkabel defekt. TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 Seite 18 15.06.04...
-
Seite 19: Detailzeichnungen Silverball Beetle Pro
Detailzeichnungen SilverBall Beetle PRO Gehäuse Unterteil: Halteblech Motherboard für Beetle 022.082-020 Schloss 20 mm STS 625.008 675.191-465 Kombinetzfilter 4A inkl. 3,15A mit Schalter 671.115-507 Kassa Compact 361.110-130 Zählwerk 6-stellig 12V-DC mit Diode ohne Reset 950.260-242 PC Wechselrahmen Platine 831.900-009 Softgehäusefüße mit Spreizniete (SFF-018) 022.011-400... -
Seite 20: Gehäuse Oberteil
Achse für Displayeinstellung 022.082-028 Taster elliptisch grün EL-SM 771.200-761 Taster elliptisch gelb EL-SM 771.200-762 Taster elliptisch rot EL-SM 771.200-760 TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 Seite 20 15.06.04... -
Seite 21: Baugruppe Display
Display Samsung 15" TFT 831.700-030 Halteblech Display Beetle PRO 022.082-023 Gehäuse Oberteil Compact 210.075-010 Gehäuse Unterteil Compact 210.075-000 TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 15.06.04 Seite 21... -
Seite 22: Pc-Teile
(on Board) Platine I/O Controller Beetle PRO 414.164.060 PC Grafikkarte für LCD 831.100-011 PC Mainboard Acorp 694XT 831.000-024 TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 Seite 22 15.06.04... -
Seite 23: Ersatzteilliste Silverball Beetle Pro
Ersatzteilliste SilverBall Beetle PRO Baugruppen: 1.) Gehäuse (Metall) 2.) PC Teile 3.) Display 4.) Zusatzausrüstungen 1.) Gehäuse: 1 Korpus Metall Compact 022.082-000 1 Deckel Metall Compact 022.082-010 1 Halteblech Festplatte Compact 022.082-026 2 Achse für Display Compact 022.082-027 1 Achse für Displayeinstellung 022.082-028... - Seite 24 1 LCD TFT 15" Samsung LTM150XI 831.700-030 1 Kabelbaum für Spannungsversorgung-LCD 360.110-700 1 Kabelbaum VGA Anschluss LCD 15” 360.110-701 TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 Seite 24 15.06.04...
-
Seite 25: Zusatzausrüstung
1 PC Modem PCI intern 56k analog 831.800-053 1 PC Modem PCI intern ISDN 831.800-051 1 PC Netzwerkkarte Ethernet 10/100 831.800-060 TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 15.06.04 Seite 25... -
Seite 26: Kabelplan
Kabelplan TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 Seite 26 15.06.04... -
Seite 27: Gewährleistung Und Haftung
Verschulden bei Vertragsschluss und aus unerlaubter Handlung sind sowohl gegen uns als auch gegen unsere Erfüllungs- bzw. Verrichtungshilfen ausgeschlossen, sofern nicht vorsätzliches oder grob fahrlässiges Handeln vorliegt. TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 15.06.04... -
Seite 28: Garantiebedingungen Der Tab-Austria Industrie Und Unterhaltungselektronik Gmbh & Cokg
24 Monaten nach Lieferung an unseren Vertriebspartner oder den ersten Endabnehmer gemeldet werden. Für gebrauchte Geräte wird keine Garantie übernommen. TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 Seite 28 15.06.04... - Seite 29 12. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät. TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 15.06.04...
-
Seite 30: Zusammenfassung Der Rechtslage Bezüglich Gewährleistung Und Garantie
Für diese Mängel stehen wir natürlich nicht ein! >>>>Es gibt jetzt praktisch eine sechsmonatige gesetzliche Garantie auf alle Produkte! In der Praxis hat sich nichts geändert! TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 Seite 30 15.06.04... - Seite 31 Garantie (freie Reparatur (Nachreparatur) oder Austausch diese Teile) bis zum Ablauf von 24 Monaten ab ursprünglicher Lieferung des Gerätes. TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 15.06.04...
-
Seite 32: Fremdgeräte (Handelsware) Und Deren Ersatzteile
Kunden (kostenpflichtig oder kostenlos) wieder ein Fehler auf, so reparieren wir kosten los. Sind seit der Reparatur mehr als sechs Monate vergangen, so reparieren wir immer kostenpflichtig für den Kunden. TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 Seite 32 15.06.04... - Seite 33 Reparatur mehr als 6 Monate vorbei, daher auch keine Gewährleistung (keine gesetzliche Garantie). • Bei gebrauchten Handelswaren gewähren wir nur Gewährleistung (gesetzliche Garantie)! TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 15.06.04...
-
Seite 34: End-User License Agreement For Microsoft Software
• Single SYSTEM. The SOFTWARE is licensed with the SYSTEM as a single integrated product. The SOFTWARE may only be used with the SYSTEM. TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 Seite 34 15.06.04... - Seite 35 Microsoft or its suppliers. You may not copy the printed materials accompanying the SOFTWARE. All rights not specifically granted under this EULA are reserved by Microsoft. TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 15.06.04...
- Seite 36 DIRECT LIFE SUPPORT MACHINES, OR WEAPONS SYSTEMS, IN WHICH THE FAILURE OF JAVA TECHNOLOGY COULD LEAD DIRECTLY TO DEATH, PERSONAL INJURY, OR SEVERE PHYSICAL OR ENVIRONMENTAL DAMAGE. TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 Seite 36 15.06.04...
-
Seite 37: Attachment 1
Attachment 1 TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 15.06.04 Seite 37... -
Seite 38: Notizen
Notizen: TAB Austria Industrie- und Unterhaltungselektronik GmbH & CoKG Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 Seite 38 15.06.04...
