AEG IKB64303FB Benutzerinformation Seite 70

2. Rimuovere una parte dell'isolamento
delle estremità del cavo marrone e di
quello nero.
3. Collegare le estremità del cavo nero e di
quello marrone.
4. Applicare un nuovo manicotto terminale
per filo sull'estremità del filo condiviso (è
necessario uno strumento speciale).

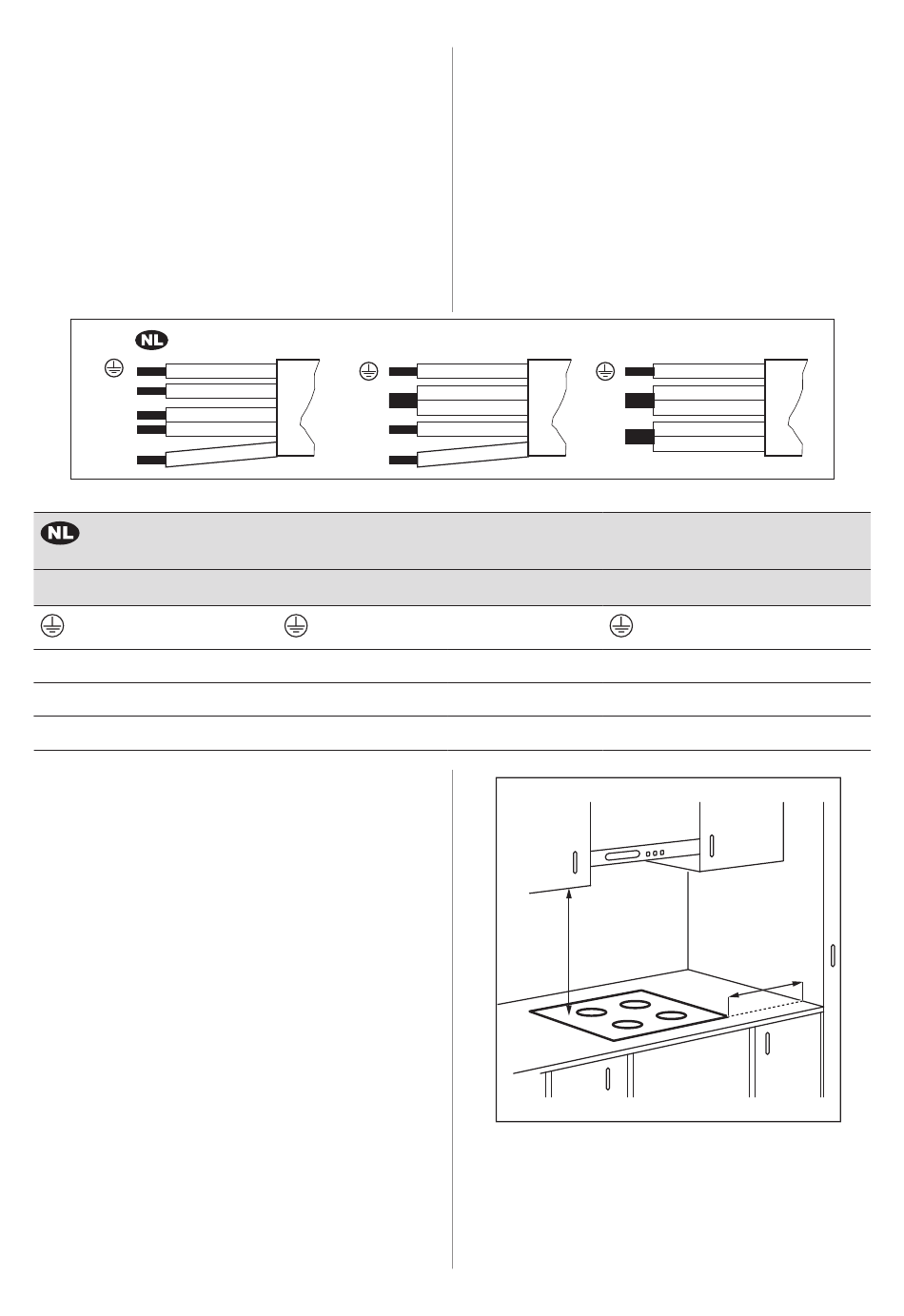

Connessione LN
1. Rimuovere il manicotto terminale del cavo
dai cavi blu.
220-240 V~
N
N
L1
L2
220 - 240 V~
5x1,5 mm²
Verde-giallo
N Blu e blu
L1 Nero
L2 Marrone
3.4 Montaggio
Se s'installa il piano cottura sotto una cappa,
consultare le istruzioni d'installazione della
cappa per la distanza minima tra le
apparecchiature.
70 ITALIANO
400V2N~
N
L1
L2
Collegamento bifase: 400 V2N~
5x1,5 mm² o 4x2,5 mm²
Verde-giallo
N Blu e blu
L1 Nero
L2 Marrone
2. Rimuovere una parte dell'isolamento
delle estremità del cavo blu.
3. Applicare un nuovo manicotto terminale
per filo sull'estremità di ciascun filo (è
necessario un utensile speciale).
N
L
Collegamento a una fase:
220 - 240 V~
5x1,5 mm² o 3x4 mm²
N
L
min.
500mm
Se l'apparecchiatura è installata sopra un
cassetto, la ventilazione del piano cottura
riscalda gli articoli all'interno del cassetto
durante il processo di cottura.
220-240 V~
Verde-giallo
Blu e blu
Nero e marrone
min.
50mm
