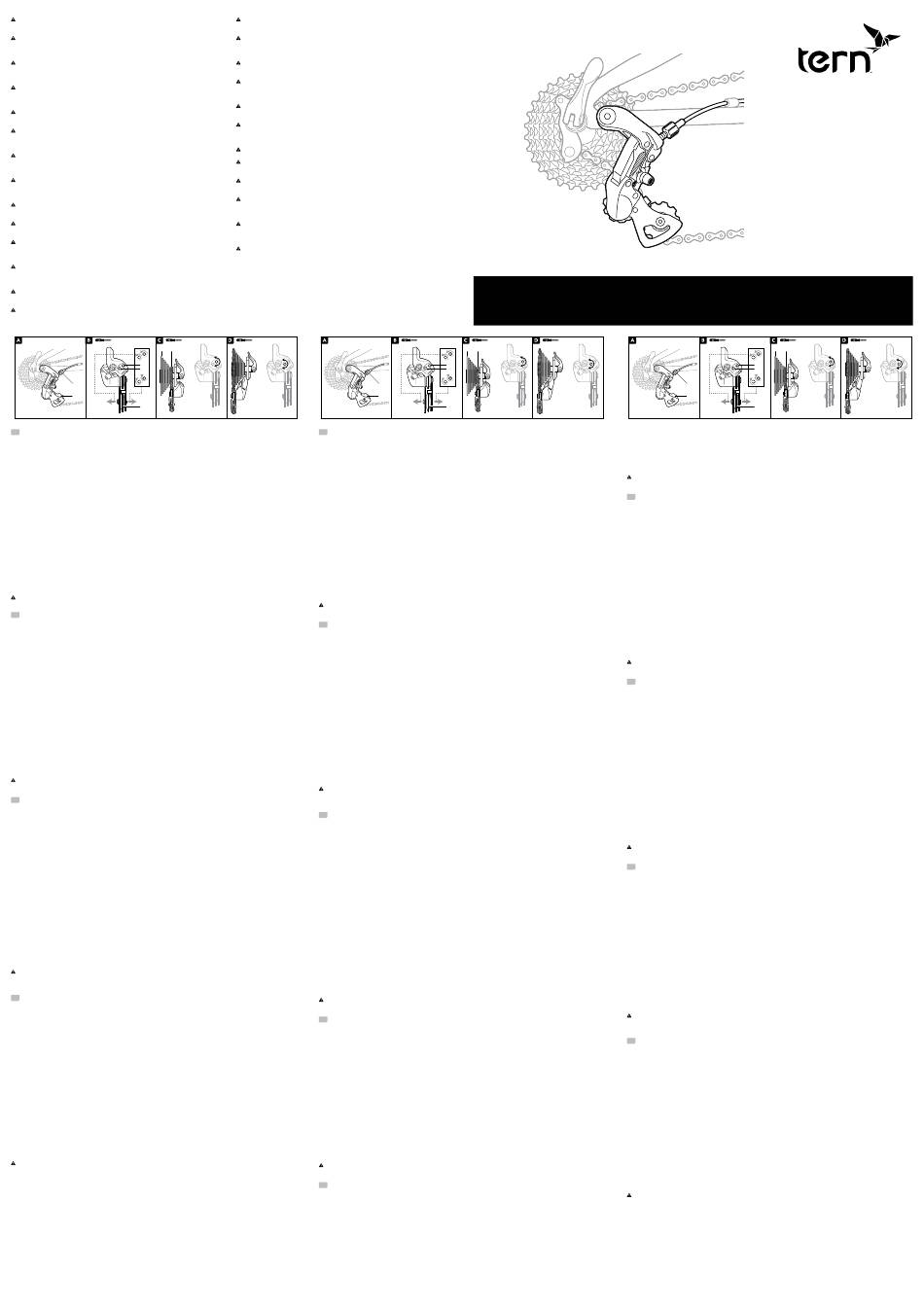

Neos Rear Derailleur – High/Low Adjustment
EN
A. Aim
Adjust Rear Derailleur movement for safety and to prevent the Chain coming off.
Tools
#2 Crosshead Screwdriver
Parts
Barrel Adjuster ...................................................................................................... (1)
Guide Pulley .......................................................................................................... (2)
High Adjustment Screw ....................................................................................... (3)
Low Adjustment Screw ........................................................................................ (4)
Smallest Sprocket ................................................................................................. (5)
Largest Sprocket ................................................................................................... (6)
B. Turning the Adjustment Screws clockwise moves the Guide Pulley inward.
Turning the Adjustment Screws counter clockwise moves the Guide Pulley outward.
C. Stand behind the bicycle, select the highest gear with the Gear Shifter and adjust the High Adjustment Screw so
that the Guide Pulley aligns with the Smallest Sprocket.
D. Stand behind the bicycle, select the lowest gear with the Gear Shifter and adjust the Low Adjustment Screw so
that the Guide Pulley aligns with the Largest Sprocket.
Make sure the rear derailleur does not hit the spokes when the Largest Sprocket is selected.
Desviador trasero Neos – Ajustes alto/bajo
ES
A. Objetivo
Ajustar el movimiento del desviador trasero por seguridad y para evitar que la cadena se salga.
Herramientas
Destornillador de cruz nº 2
Partes
Ajustador del cable ............................................................................................. (1)
Polea de guía ......................................................................................................... (2)
Tornillo de ajuste alto ........................................................................................... (3)
Tornillo de ajuste bajo .......................................................................................... (4)
Corona más pequeña .......................................................................................... (5)
Corona mas grande .............................................................................................. (6)
B. Girar los tornillos de ajuste en sentido horario mueve la polea de guía hacia adentro.
Girar los tornillos de ajuste en sentido antihorario mueve la polea de guía hacia el exterior.
C. Párate detrás de la bicicleta, selecciona la marcha más alta con el selector de cambios y ajusta el tornillo de
ajuste alto, de modo que la polea de guía se alinee con la corona más pequeña.
D. Párate detrás de la bicicleta, selecciona la marcha más baja con el selector de cambios y ajusta el tornillo de
ajuste bajo para que la polea de guía se alinee con la corona más grande.
Asegúrate de que el desviador trasero no toque los radios cuando la corona más grande está seleccionada.
Dérailleur arrière Neos – réglage bas/haut
FR
A. Objectif
Ajuster le dérailleur arrière pour votre sécurité et pour
éviter le déraillement de la chaîne.
Outils
2 tournevis filetés
Pièces
Caque ..................................................................................................................... (1)
Poulie ...................................................................................................................... (2)
Ecrou de réglage Haut ......................................................................................... (3)
Ecrou de réglage Bas ........................................................................................... (4)
Petit cran ................................................................................................................ (5)
Grand cran ............................................................................................................. (6)
B. Faites tourner l'écrou de réglage dans le sens des aiguilles d'une montre pour déplacer la poulie vers l'intérieur.
Faites tourner l'écrou de réglage dans le sens des aiguilles d'une montre pour déplacer la poulie vers l'extérieur.
C. Positionnez-vous devant le vélo, sélectionnez la vitesse la plus élevée et ajustez l'écrou de réglage Haut afin que
la poulie soit aligné avec le petit pignon
D. Positionnez-vous devant le vélo, sélectionnez la vitesse la plus basse sur la boîte de vitesses et ajustez Gear
Shifter l'écrou de réglage de manière à ce que la poulie soit alignée avec le plus grand pignon.
Vérifiez que le dérailleur arrière ne frappe pas contre les rayons de la roue lorsque le plus grand pignon est
enclenché.
Câmbio Traseiro Neos - Ajuste de Altura
PT
A. Objetivo
Ajustar o movimento do Câmbio Traseiro para segurança e para prevenir o escape da corrente.
Ferramentas
Chave Phillips nº2
Peças
Ajuste do Cilindro ................................................................................................ (1)
Polia Guia .............................................................................................................. (2)
Parafuso de Ajuste Alto ........................................................................................ (3)
Parafuso de Ajuste Baixo ...................................................................................... (4)
Roda Dentada Menor .......................................................................................... (5)
Roda Dentada Maior ........................................................................................... (6)
B. Girar os Parafusos de Ajuste no sentido horário move a Polia Guia para dentro.
Girar os Parafusos de Ajuste no sentido anti-horário move a Polia Guia para fora.
C. Fique de pé atrás da bicicleta, selecione a marcha mais alta no Câmbio, e ajuste o Parafuso de Ajuste Alto de
modo que a Polia Guia fique alinhada com a Roda Dentada Menor.
D. Fique de pé atrás da bicicleta, selecione a marcha mais baixa no Câmbio, e ajuste o Parafuso de Ajuste Alto de
modo que a Polia Guia fique alinhada com a Roda Dentada Maior.
Certifique-se de que o câmbio traseiro não toca nos raios quando a Catraca Maior é selecionada.
GR
Εγκατάσταση μόνο από τεχνικό ποδηλάτων. Μην επιχειρήσετε να εγκαταστήσετε αυτό το εξάρτημα
χωρίς τα κατάλληλα εργαλεία, εκπαίδευση ή/και γνώσεις.
Εάν δεν είστε σίγουρος πως να επισκευάσετε ή να εγκαταστήσετε αυτό το εξάρτημα, απευθυνθείτε
σε τεχνικό ποδηλάτων.
JP
自転車整備士免許取得者による作業をお勧め致します。適切な工具と経験、知識無しにこの
作業を行わないでください。
もし不具合や疑問点がある場合は、最寄りのTERN正規販売代理店へお問い合わせくださ
い。
KO
본 상품의 장착은 반드시 숙련된 자전거 기술자에 의해 이루어져야 합니다. 관련된 전문 지
식, 기능, 공구를 갖추지 않은 상태에서 작업을 시도해서는 안됩니다.
정비 또는 장착에 대한 방법을 확실하게 모를 시 숙련된 자전거 기술자에게 반드시 작업을 의
뢰하시기 바랍니다.
TC
僅由受過訓練的技術人員的安裝。沒有適當的工具、培訓或知識，不要嘗試安裝該組件。
如果不知道如何維修或安裝該組件，請將它和自行車，交給受過訓練的技術人員處理。
SC
仅供受过专业训练的技师安装. 没有适当的工具，培训，和专业的人士，不可尝试自行安装此
组件.
如果您不确定如何维护或安装本组件，请携带此组件和您的自行车，到受过专业训练的技师处
进行维护或安装.
DE
Die Installation ist durch einen geschulten Fahrrad-Techniker moglich. Versuchen Sie nicht
diese Komponente zu installieren, ohne die richtigen Werkzeuge, das geschulte Training
und/oder das entsprechende Wissen.
Wenn Sie unsicher sind, wie die Komponente zu warten oder zu installieren ist, dann brin-
gen Sie Ihr Fahrrad mit der Komponente zu einem geschulten Fahrrad-Techniker.
