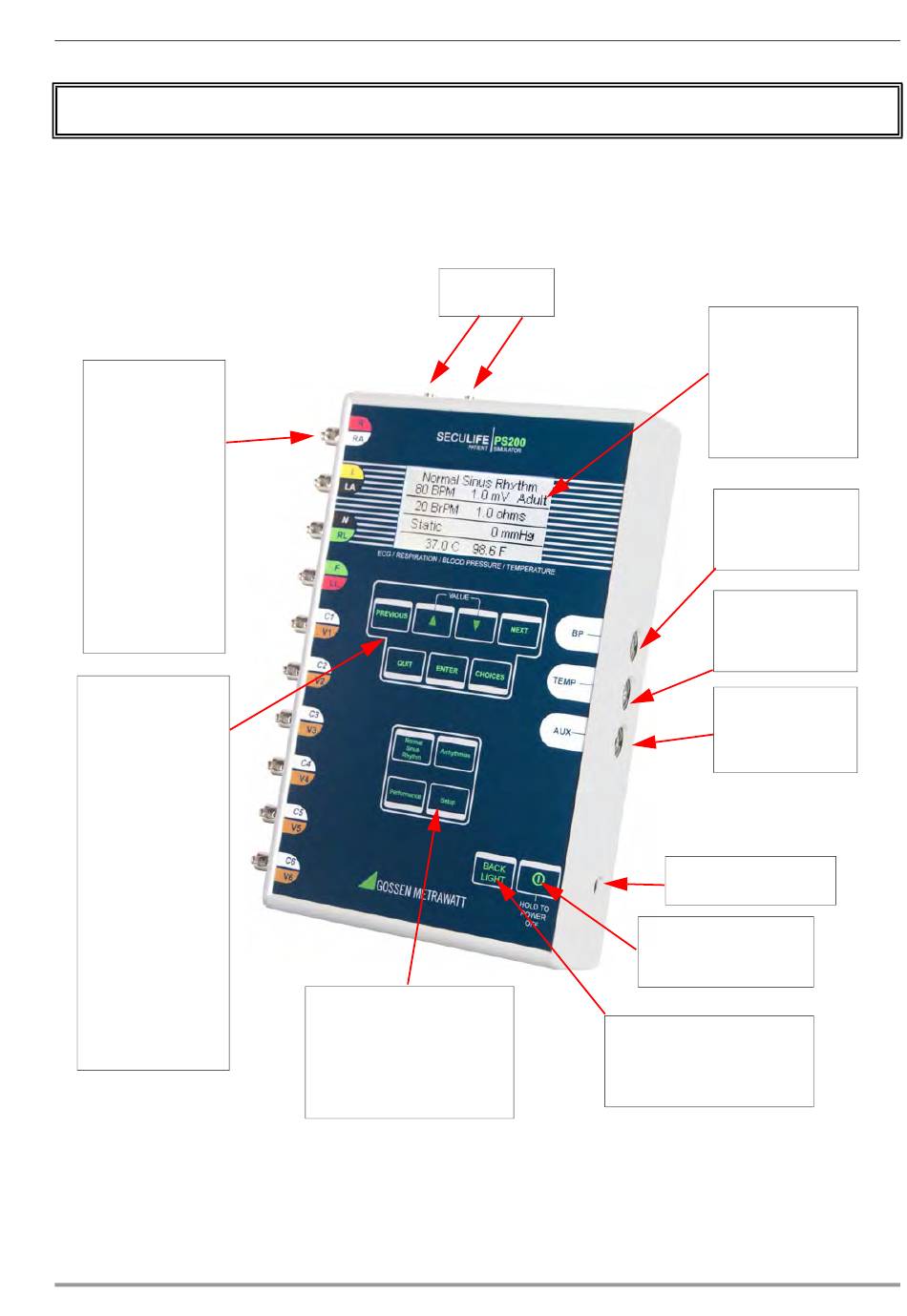

In diesem Abschnitt werden die einzelnen Bedienelemente des Patientensimulators
näher beschrieben.
10 Universal-
stecker für
Patientenan-
schlusskabel
RA
R
LA
L
RL(-) N
LL
F
V1
C1
V2
C2
V3
C3
V4
C4
V5
C5
V6
C6
7 Softkeys zur
Parametrierung
und Pro-
grammierung
Pfeiltasten LINKS/
RECHTS, Auswahl
von Parametern
Pfeiltasten AUF/
AB, Auswahl be-
stimmter Optionen
Taste ENTER,
Bestätigen von
Eingaben
Taste CHOICES,
Öffnen verfügbarer
Untermenüs/Aus-
wahllisten
Taste QUIT,
Abbruch
GMC-I Messtechnik GmbH
AUFBAU
Anschlüsse
für Prüfkabel
4 Softkeys zur Auswahl
der Prüffunktion
Normaler Sinusrhythmus
Arrhythmie
Leistung
Setup
SECULIFE⏐PS200
SECULIFE⏐PS200
Grafisches LC-
Display
Parameter-
Anzeige (EKG,
Atmung,
Blutdruck und
Temperatur)
Mini-DIN-
Terminal, 6-Pins
Messanschluss
Blutdruck
Mini-DIN-
Terminal, 8-Pins
Messanschluss
Temperatur
Mini-DIN-
Terminal, 7-Pins
Anschluss für
Aux-Geräte
Steckplatz für
Netzteil
Taste Power
zum Ein-/Aus-
schalten des Geräts
Taste Back Light zum
Ein-/Ausschalten der
Hintergrundbeleuchtung
