Inhaltszusammenfassung für Schuchmann mats

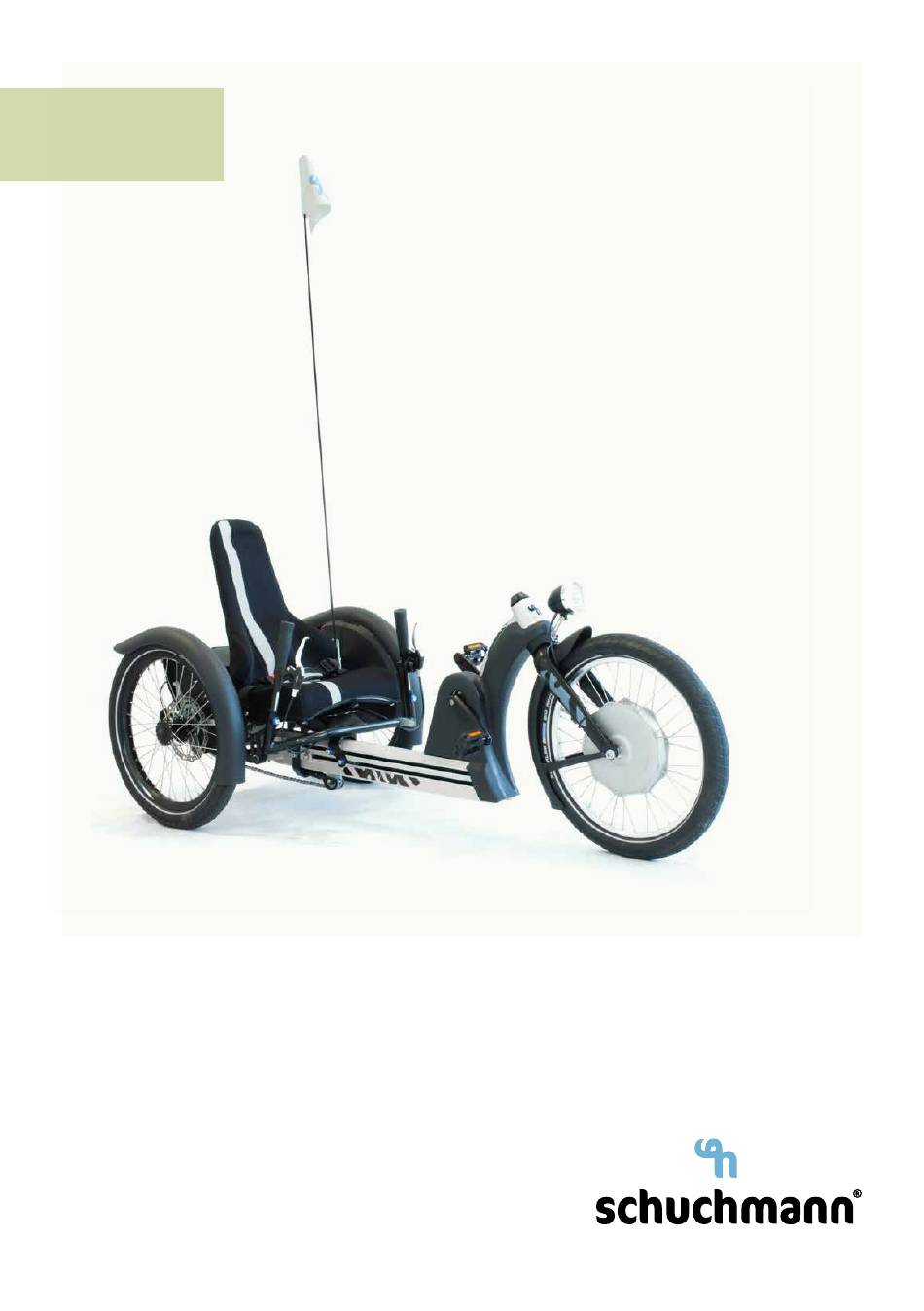

- Seite 1 Gebrauchsanleitung mats. Das mitwachsende Liegedreirad.
- Seite 2 Produkts, die Gebrauchsanleitung aufmerksam durchzulesen und zu beachten. Berück- sichtigen Sie bitte, dass Hinweise und Darstellungen in dieser Gebrauchsanleitung auf Grund der Ausstattung von Ihrem Produkt abweichen können. Technische Änderungen behalten wir uns vor. Wichtige Information! Stellen Sie sicher, dass diese Gebrauchsanleitung bei dem Produkt verbleibt. Ihr schuchmann-Team...
- Seite 3 2. Produktbeschreibung. Inhalt. 1. Vorbereitung................06 1.1 Auslieferung ........................06 1.2 Sicherheitsmaßnahmen vor dem Gebrauch ..........06 1.3 Sicheres Entsorgen ....................06 1.3.1 Verpackung ......................06 1.3.2 Produkt ........................06 1.4 Anbringungsort der Gebrauchsanleitung ............ 07 2. Produktbeschreibung..............07 2.1 Materialinformationen .................... 07 2.2 Handhabung und Transport ................
- Seite 4 Inhalt. 3.3.3 Anfahrhilfe ......................21 3.3.4 Unterstützungsstufe oder Rückspeisestufe einstellen ....22 3.3.5 Ladezustandsanzeige ................. 23 3.3.6 Funktionen......................23 3.3.7 Löschen von Zählerständen ..............25 3.3.8 Helligkeitsumschaltung................25 3.3.9 Beleuchtung Ein- bzw. Ausschalten ............. 26 3.3.10 Einstellen einer PIN ..................26 4.
- Seite 5 Inhalt. 6.3.2 Wartungsplan ....................47 6.4 Reparaturen ........................ 47 6.5 Kontrollen ........................47 6.6 Lagerung ........................48 6.7 Ersatzteile ........................48 6.8 Nutzungsdauer und Wiedereinsatz ..............48 6.9 Fehlermeldungen und Störungsbeseitigung ..........49 7. Technische Daten................ 52 7.1 Maße ..........................52 7.2 Räder ..........................52 7.3 Reifendruck ........................
- Seite 6 1. Vorbereitung. 1.1 Auslieferung Bitte überprüfen Sie das Produkt bei Erhalt auf Vollständigkeit, Fehlerfrei- heit und achten Sie auf eventuelle Transportschäden. Überprüfen Sie die Ware in Gegenwart ihres Überbringers. Sollten Transportschäden auftre- ten, veranlassen Sie bitte eine Bestandsaufnahme (Feststellung der Män- gel) in Gegenwart des Überbringers.
- Seite 7 Maß (Sitzhöhe, Lenkerhöhe, Zubehör abmontieren etc.). 2.3 Anwendungsbereiche, bestimmungsgemäße Verwendung Das Liegedreirad mats. ist ein Medizinprodukt der Risikoklasse 1 und wurde für den Außenbereich für Kinder und Jugendliche konzipiert, die nicht frei sitzen oder stehen können, aber deren eingeschränkte Rumpfhaltung ein Sitzen in einer Sitzschale nicht ständig erfordert.
- Seite 8 Gruppe gleichaltriger Personen) und/oder zur Verbesserung der Bewegungskoordination im Rahmen einer krankengymnastischen Be- handlung (regelmäßige Maßnahmen der physikalischen Therapie). Das Liegedreirad mats. eignet sich für Anwender mit erworbenen oder an- geborenen Behinderungen, die an den Folgen von Indikationen/Diagno- sen leiden: •...
- Seite 9 2. Produktbeschreibung 2.3.2 Kontraindikationen Generell sollte die Indikation von ärztlich-orthopädischer Seite begleitet werden. Deshalb sollte vor einer Versorgung diesbezüglich abgeklärt wer- den, ob Kontraindikationen bezüglich des Patienten bestehen. Eine Eigen- oder Fremdgefährdung durch die Benutzung eines Liegedreirades sollte ausgeschlossen sein. Generell sind jede Art von Schmerzen eine Kontrain- dikation.
- Seite 10 2. Produktbeschreibung. von außen in die Speichen zu geraten. • Vergewissern Sie sich vor jeder Fahrt, dass der Sitz verriegelt ist und dass alle Schrauben, insbesondere die zur Einstellung der Sitzposition, fest angezogen sind. Beachten Sie dazu auch Warnhinweis-Aufkleber auf den Hinterachsträgern.
- Seite 11 2. Produktbeschreibung. 2.7 Zubehör • Fußschalen mit (dynamischer) Beinführung • Kopfstütze • Ergotec Pedale • 4-Punkt-Gurt • Tasche • Thoraxpelotten • Griffschutz • Oberlenker • 2- fach Umschaltung (starrer • Breiter Sitz Zahnkranz/ Leerlauf) • Sitzeinlage • 8- Gang- Freilaufbremsnabe mit •...
- Seite 12 2. Produktbeschreibung. 2.8.1 Wimpel Der Wimpel (A) dient der besseren Sichtbarkeit des Liegedreirades mats. und damit natürlich auch der des Anwenders. Der Wimpel ist mit- samt des Kunststoffstabs (ca. 160 cm lang) an der Hinterachse angebracht. Zur einfachen Handhabung ist dieser abnehm-...
- Seite 13 Optional kann auch mittels Oberlenker (siehe Punkt 4.1.1), ähnlich wie bei einem handelsüblichen Fahrrad, gelenkt werden. Serien- mäßig ist mats. mit Scheibenbremsen (siehe Punkt 4.2) an den Hinterrädern ausgestattet. Die Hinterräder werden mittels Bremsgriffen am Unter- bzw. Oberlenker gebremst. Das Liegerad kann für den Transfer und gegen ein ungewolltes Wegrollen mittels Parkbremse (siehe Punkt 4.2.1) gebremst...
- Seite 14 2. Produktbeschreibung. 2.10.1 Die ersten Fahrversuche Bitte bedenken Sie, dass vor der ersten Fahrt mit dem mats. mit einer Aufsichtsperson besonders das Kurven und Bremsverhalten geübt werden sollte, da hier die größte Unfallgefahr besteht. Kurven sollten immer so lang- sam wie möglich gefahren werden. Denken Sie bitte auch daran, dass die breiteste Stelle des Liegedreirads hinten ist.
- Seite 15 2. Produktbeschreibung. 3. E-Antrieb 3.1 Komponenten 3.1.1 Motor Das mats. Liegedreirad ist optional mit einem bürstenlosen elektrischen Motor (A) als Kraftquelle ausgestattet. Dieser bietet sowohl ein kräftiges Drehmoment im Dauerbetrieb als auch beachtliche Spitzenmomente (z.B. beim Anfahren). Mechanische Verluste sind vernach- lässigbar, da der Motor ohne Getriebe...
- Seite 16 1. Vorbereitung. 3. E-Antrieb 3.2 Lithium-Ionen-Akku Der Akku ist besonders leicht, bei gleichzeitig sehr hoher Ladekapazität. Eine richtige Aufladung sowie Schutz vor Tiefenentladung und Überhitzung tragen erheblich zur Verlängerung der Lebensdauer bei. Ein entsprechender Laderegler, der all diese Erfordernisse berücksichtigt, ist deshalb bereits im mitgelieferten Ladegerät integriert.
- Seite 17 2. Produktbeschreibung. 3. E-Antrieb. • Bei plötzlichem Temperaturwechsel von kalt auf warm kann sich am La- degerät Kondenswasser bilden. In solch einem Fall mit dem Anschließen des Gerätes an das elektrische Netz solange warten, bis es die Tempe- ratur des warmen Raumes angenommen hat. Lagern Sie das Ladegerät dort, wo es auch betrieben wird.Das Ladegerät darf nur zum Laden des mitgelieferten Akkus verwendet werden.
- Seite 18 1. Vorbereitung. 3. E-Antrieb. in einem beheizten Raum aufzuladen. Direkte Sonneneinstrahlung und Heizungsnähe muss dabei aber vermieden werden. • Vor längeren Betriebspausen, z.B. im Winter, muss der Akku voll aufge- laden und danach trocken gelagert werden. Vor einer Wiederinbetrieb- nahme den Akku zunächst erneut voll aufladen. •...
- Seite 19 2. Produktbeschreibung. 3. E-Antrieb. Ladezustandsanzeige: LED am Ladegerät leuchtet rot Akku wird geladen LED am Ladegerät leuchtet grün Ladeende erreicht, Erhaltungsladung aktiv Wenn der Akku am Dreirad geladen wird, kann der aktuelle Ladezustand auch am Display abgelesen werden. Ladedauer: Eine volle Aufladung des leeren Akkus dauert ca. 5,5 Stunden. 3.2.2 Einsetzen oder Entnahme Zum Einsetzen des Akkus schieben Sie diesen von oben auf der Gleitschie- ne in die Aufnahme, welche links am Hinterachsträger befestigt ist, bis er...
- Seite 20 1. Vorbereitung. 3. E-Antrieb. 3.3 Display und Bedienung Das Display enthält folgende Anzeigeelemente: Unterstützungsstufe Beleuchtung Ladezustand Akku Aktuelle Fahrgeschwindigkeit Funktionsanzeige Anzeigezeile Beim Oberlenker: Am Lenker befindet sich die Bedieneinheit mit den drei Drucktastern MODE (A), Pfeil aufwärts (B) und Pfeil abwärts (C).
- Seite 21 2. Produktbeschreibung. 3. E-Antrieb. 3.3.3 Anfahrhilfe Die Anfahrhilfe ist eine optionale Funktion des Antriebssystems. Sie ermög- licht das Anfahren mit elektrischer Unterstützung ohne zu treten bis zu ei- ner Geschwindigkeit von max. 6 km/h. Per Taster ist das Anfahrverhalten generell kräftiger und direkter. Per Drehgriff ist es besser zu dosieren. All- gemein ist das Anfahrverhalten von der eingestellten Unterstützungsstufe abhängig (siehe Punkt 3.3.4).
- Seite 22 1. Vorbereitung. 3. E-Antrieb. 3.3.4 Unterstützungsstufe oder Rückspeisestufe einstellen Das Antriebssystem stellt drei Unterstützung Standard Power unterschiedlich starke Unter- Anfahrverhalten stützungsstufen für den Fahr- betrieb zur Verfügung. Reichweite Zur Wahl einer höheren Unterstützungsstufe drücken Sie einmal kurz den Taster Pfeil auf- wärts (A).
- Seite 23 2. Produktbeschreibung. 3. E-Antrieb. 3.3.5 Ladezustandsanzeige Am Display rechts oben (A) unter „Bat- tery“ wird ständig der Ladezustand des Akkus angezeigt. Je nach Ladezustand leuchten bis zu sechs Anzeigesegmente. Anzahl Segmente im Display Status des Akkus Akku voll geladen 1 (blinkend) Akku nahezu entladen Akku erschöpft, Antriebssystem schaltet keine Anzeige...
- Seite 24 1. Vorbereitung. 3. E-Antrieb. Die jeweils aktive Funktion wird durch ein ovales Symbol (A) über der Anzeige- zeile dargestellt. • Dist - Gesamtkilometerzähler Alle gefahrenen Streckenkilometer werden aufsummiert. • Trip - Gefahrene Etappenstrecke Alle seit dem letzten Löschen gefahrenen Etappenkilometer werden auf- summiert.
- Seite 25 2. Produktbeschreibung. 3. E-Antrieb. 3.3.7 Löschen von Zählerständen Folgende Zählerstände am Display können vom Anwender gelöscht wer- den: • Gefahrene Kilometer (Trip) • Gefahrene Etappenzeit (Time) • Etappendurchschnittsgeschwindigkeit (AVG) Diese Zählerstände können nicht einzeln, sondern nur gemeinsam auf ein- mal gelöscht werden. Durch gleichzeitiges Drücken der beiden Taster Pfeil aufwärts (A) und Pfeil ab- wärts (B) bei eingeschaltetem Antriebs-...
- Seite 26 1. Vorbereitung. 3. E-Antrieb. 3.3.9 Beleuchtung Ein- bzw. Ausschalten Diese Funktion ermöglicht es, die Be- leuchtung mit dem Akku des Antriebs- systems zu betreiben. Zum Einschalten der Beleuchtung hal- ten Sie den Taster (A) gedrückt. Nach ca. einer Sekunde wird die Beleuchtung eingeschaltet.
- Seite 27 Bereich befinden, um das Verletzungsrisiko zu minimieren. Alle Einstellungen können mit handelsüblichem Werkzeug (z.B. Inbus, Schraubendreher oder Schraubenschlüssel) durchgeführt werden. 4.1 Voreinstellungen Das Liegedreirad mats. wird komplett montiert angeliefert. Montieren Sie vor der ersten Nutzung den Wimpel (siehe Punkt 2.8.1) und nehmen noch folgende Voreinstellung vor. 4.1.1 Lenkung Das Liegedreirad mats.
- Seite 28 4. Einstellungen. wieder fest. Die stufenlose Einstellung der Beinlänge ermöglicht es, die Kraftübertragung für den Benutzer individuell zu wählen. Je nachdem, welcher Hüft-, Knie- oder Sprunggelenkswinkel (1, 2, 3, 4, 5, 8, 9, 10 - siehe Punkt 2.3.1) die bestmögliche Kraftübertra- gung bei der vorliegenden Erkrankung unter- stützt, kann der Abstand von Sitz zur Pedale eingestellt werden.
- Seite 29 4. Einstellungen. Bei der Einstellung des Sitzes gehen Sie bitte Schritt für Schritt vor und nehmen Veränderungen von Sitzkantelung, Rückenlehnenwinkel und Sitz- höhe separat vor. Sitzkantelung Ziehen Sie am Spannband (A). Zieht man an der Seite der Schlaufe, auf welcher 3 "man- nis."...
- Seite 30 Sitz auf die gewünschte Höhe und ziehen die Schrauben (A) wieder fest. Die Höhe des Sitzes hat Einfluss auf den Trans- fer in und aus dem Liegedreirad mats. Bei Gleichgewichtsstörungen (11 - siehe Punkt 2.3.1), eingeschränkter posturaler Kontrolle (7 - siehe Punkt 2.3.1) und Kontrakturen (8 - siehe Punkt 2.3.1) im Rahmen von...
- Seite 31 4. Einstellungen. 4.2.1 Feststellbremse Die Feststellbremse unterstützt den Benut- zer beim Auf- und Absteigen und sichert das Liegedreirad zusätzlich gegen unbeab- sichtigtes Wegrollen. Durch Betätigen des Hebels (A) wird die mechanische Scheiben- bremse im Hinterrad aktiviert bzw. gelöst, bei einer hydraulischen Scheibenbremse wird sie am Vorderrad aktiviert.
- Seite 32 4. Einstellungen. Warnung • Scheibenbremsbeläge, Bremssattel und Bremsscheibe werden beim Ein- satz extrem heiß. Der Kontakt mit einer heißen Bremse kann zu schweren Verletzungen führen. Es sollte darauf geachtet werden, den Bremssattel, die Bremsscheibe oder die Bremsbeläge nicht zu berühren, wenn die Scheibenbremse heiß...
- Seite 33 4. Einstellungen. 4.4 Lichtanlage / Dynamo Das Liegedreirad ist mit einer Lichtanlage nach STVZO ausgestattet. Nabendynamo: Der Nabendynamo (A) ist im Vorderrad integriert und wird über den Schalter (B) am Scheinwerfer ein- bzw. aus- geschaltet.
- Seite 34 4. Einstellungen. 4.5 2-Punkt-Gurt Der 2-Punkt-Gurt dient der Positionierung des Anwenders und kann individuell in der Länge angepasst werden. Ziehen Sie hierfür an den Schiebern (A) und den dazugehörigen Gurtenden und kürzen bzw. verlängern Sie den Beckengurt je nach Bedarf. Zum Schließen und Öffnen ist der 2-Punkt- Gurt mit einem Sicherheitsschloss (B) ausgestattet.
- Seite 35 5. Zubehör 5.1 Fußschalen Die Fußschale sorgt für eine seitliche Führung und verhindert so Innen- oder Außenrotatio- nen des Fußes. Um diese Funktion zu gewähr- leisten, ist die Fußschale in der Breite verstell- bar, was durch Lösen der drei Schrauben (A) und Verschieben des Seitenteils (B) im Lang- loch erfolgen kann.
- Seite 36 5. Zubehör 5.2 Fußschalen mit Beinführung Zur Funktion und Einstellung der Fußschalen siehe Punkt 5.1. Die Beinführung stabilisiert auch das Fußgelenk und reduziert die In- nenrotation des Beins. Die Beinführung kann durch Lösen der Muttern (A) und Verschieben im Langloch eingestellt werden. Die Höhe- neinstellung sollte so gewählt werden, dass die Wadenschelle am Scheitelpunkt der Wade anliegt.
- Seite 37 5. Zubehör. 5.3 Fußschalen mit dynamischer Beinführung Zur Funktion und Einstellung der Fuß- schalen mit Beinführung siehe Punkt 5.2. Bei den Fußschalen mit dynamischer Beinführung sind die Einstellmöglich- keiten lediglich am hinteren Fußteil verbaut und nicht seitlich wie bei den Fußschalen mit Beinführung.
- Seite 38 5. Zubehör. 5.4 Ergotec Pedale Die Ergotec-Pedale können mittels Neop- ren-Klettbändern individuell auf den Benutzer eingestellt werden. Öffnen Sie dazu einfach die Riemen (A) und bringen Sie sie in die gewünschte Position. Ist der Schuh des Nutzers zu breit, kann die Gurt- aufnahme durch lösen der beiden Schrauben (B) umgedreht und wieder angebracht werden, sodass die Pedale zur Au- ßenseite hin keine Begrenzung mehr für den Schuh des Nutzers hat.
- Seite 39 5. Zubehör. 5.7 Tasche Für das Liegedreirad ist optional eine Tasche erhältlich. Diese wird mit Hilfe von Magneten (A) an der Antriebsabdeckung befestigt. 5.8 Griffschutz Der Griffschutz ist außen an den Reifen und schützt den Fahrer. Er verhindert, dass sich Gliedmaßen in den Speichen verfangen.
- Seite 40 5. Zubehör. Schrauben anschließend wieder fest. Mit den Schiebern (A) können alle Gurte individuell in der Länge eingestellt werden. Zum Schließen und Öffnen ist der 4-Punkt- Gurt mit einem Sicherheitsschloss (B) ausge- stattet. Der rote Schieber am Sichereheits- schloss hat zwei Positionen (verriegelt und entriegelt), die manuell eingestellt werden müssen.
- Seite 41 5. Zubehör. 5.10 Kopfstütze Die Kopfstütze dient der korrekten Positionie- rung/Unterstützung des Kopfes und wird am oberen Ende der Rückenlehne angebracht. Sie ist in der Höhe, Tiefe und im Winkel ein- stellbar. Für die Höheneinstellung lösen Sie die Zylinderkopfschraube (A) mit Innensechs- kant und bringen die Kopfstütze in die ge- wünschte Position.
- Seite 42 Liegedreirad ziehen zu können (außer bei Ausstattung mit starrem Antrieb.) Dazu den hinteren Teil der Trailerstange unter dem mats. vorne am Profil (A) einhaken und auf die Vorderradachse (B) schwenken. Stecken Sie den vorderen Teil auf und sichern Sie es mit dem Klappsplint (C).
- Seite 43 5. Zubehör. 5.14 Oberlenker Bevor Sie auf das mats. aufsteigen müssen Sie die Lenkstange vorne an der Verriegelung (A) lösen und nach vorn oben wegklappen. Haben Sie auf dem mats. Platz genommen, muss die Lenkstange in ihre ursprüngliche Position gebracht werden. Dabei achten Sie bitte auf das richtige Einrasten der Verriege- lung.
- Seite 44 Sie eine milde Seifenlösung zur Reinigung. • Lackschäden sollten Sie sofort ausbessern. Beachten Sie bitte diesbezüglich auch unsere allgemeinen Reinigungs- und Hygienehinweise. Diese finden Sie auf www.schuchmann.de/mediathek. Gefahr durch rotierende Teile • Der Motor kann sich unerwartet in Bewegung setzen, wenn das An- triebssystem bei Reinigungsarbeiten am Liegedreirad eingeschaltet bleibt.
- Seite 45 6. Reinigen und Instandhalten. 6.1.3 Kettenpflege Antriebsketten müssen regelmäßig gepflegt werden. Das ist insbesondere nach Regen- fahrten der Fall. Zur Pflege muss die Kette mit einem handelsüblichen Ketten-Öl ge- schmiert werden. Durch die nutzungsbeding- te Dehnung ist eine regelmäßige Kontrolle der Kettenspannung der Getriebeeinheits- ketten vonnöten.
- Seite 46 6. Reinigen und Instandhalten. 6.3 Wartung Aus Gründen der Sicherheit des Anwenders und zur Erhaltung der Produkt- haftung hat einmal jährlich eine Wartung durch den Fachhandel stattzu- finden (siehe Point 9.5) Die durchgeführten Wartungen sind im Wartungs- plan (siehe Punkt 6.3.2) zu dokumentieren. 6.3.1 Wartungsvorgaben •...
- Seite 47 6. Reinigen und Instandhalten. Gefahr durch unvorhergesehene Motoraktivität Der Motor kann sich unerwartet in Bewegung setzen, wenn das Antriebs- system bei Arbeiten am Liegedreirad eingeschaltet bleibt. • Entfernen Sie den Akku vor jedem Eingriff am Liegedreirad. Wenn Sie das Liegedreirad nach einer Wartung, Montage oder Repara- tur wieder in Betrieb nehmen, positionieren Sie das Liegedreirad so, dass sich das Antriebsrad frei drehen kann.
- Seite 48 Luftdruck der Reifen (siehe Punkt 7.3) ausreichend ist und keine Beschädigungen am Liegedreirad vorliegen. 6.7 Ersatzteile Verwenden Sie nur Zubehör und Ersatzteile der Firma Schuchmann, da Sie an- derenfalls die Sicherheit des Anwenders gefährden und die Gewährleistung erlischt. Für eine Ersatzteilbestellung wenden Sie sich bitte unter Angabe der Seriennummer des Liegedreirades (siehe Punkt 9.2) an den ausliefernden...
- Seite 49 6. Reinigen und Instandhalten. 6.9 Fehlermeldungen und Störungsbeseitigung Falls beim Betrieb des E-Antriebssystems Störungen auftreten, wird in der Anzeigezeile am Display „Error“ angezeigt. Zugleich erscheint anstatt der aktuellen Anzeige der Geschwindigkeit eine Fehlernummer. Folgende Tabelle gibt Auskunft über die zu diesem Nummern gehörigen möglichen Fehlerquellen und wie die Störung beseitigt werden kann.
- Seite 50 6. Reinigen und Instandhalten. ERROR_SLOW_OVER_VOLTAGE Fehler Dauerhafte Überspannung im Zwischenkreis. System neu starten. Kontaktieren Sie bitte Ihren Fachhändler (siehe Punkt 9.5) Maßnahme falls der Fehler weiterhin auftritt. ERROR_FAST_UNDER_VOLTAGE Kurzzeitige Unterspannung im Zwischenkreis, Akku möglicherweise zu Fehler schwach oder Kontakte beschädigt. Akku abnehmen und Kontakte prüfen.
- Seite 51 6. Reinigen und Instandhalten. ERROR_PARAMETER_PROPERTY Fehler Fehler im Parametermanagement System neu starten. Kontaktieren Sie bitte Ihren Fachhändler (siehe Punkt 9.5) Maßnahme falls der Fehler weiterhin auftritt. ERROR_AKKU_TEMP Fehler Akku entweder überhitzt oder unterkühlt Überhitzten Akku abkühlen lassen oder unterkühlten bei Raumtemperatur Maßnahme (ca.
- Seite 52 7. Technische Daten. 7.1 Maße mats. Körpergröße 100 – 160 cm Innenbeinlänge 42 – 75 cm Tretlagerhöhe 32,5 cm Einstiegshöhe 20 cm Sitzhöhe 32 – 42 cm Sitzwinkel 0 - 20 ° Sitztiefe 26 cm Länge der Rückenlehne 50cm Radstand...
- Seite 53 7. Technische Daten. 7.4 Antriebssystem System Schutzklasse Steuerung Betriebsspannung 36 V Strom max. je nach Ausführung & Betriebsfall: 10 - 33 A Motor PRA 180-25 Motornennspannung 22,8 VAC Leistung 250 W Pedelec (DIN EN 60034-1) je nach Ausführung & Raddurchmesser ca. Drehzahl bei Fahrt in der Ebene 60-330 1/min Drehmoment...
- Seite 54 7. Technische Daten. 7.5 Beleuchtungssystem Beleuchtung vorne Union UN-4925 Lichtstärke 20 lx Inklusive Reflektor Ein/Aus-Schalter Automatischer Hell/Dunkel-Sensor Nein Standlicht Nein Tagfahrlicht Nein Für E-Bike geeignet Ja, 6-42 V Farbe primär Schwarz Produktgewicht 120 g Technologie Beleuchtung hinten UNION UN-4365 Standlicht Zulassung Licht StVZO Montage...
- Seite 55 Einfache Pedale im Grundmodell Dynamo Shimano DH3D30 Nabendynamo Scheinwerfer Union Klassik 20 UN-4925 Rücklicht Union 4365 Schutzbleche Schuchmann Design Reinorange RAL 2004, Türkisblau RAL 5018, Rahmenfarben (standard) Reinweiß RAL 9010 7.8 Sitz Polsterung Evazote (5 mm, elastisch), RG50 (50 kg/m Bezug (Mittelteil)
- Seite 56 8. Gewährleistung. Bei allen Produkten gilt die zweijährige gesetzliche Gewährleistungsfrist. Diese beginnt mit der Ablieferung bzw. der Übergabe der Ware. Tritt inner- halb dieser Zeitspanne an der von uns gelieferten Ware nachweislich ein Werkstoff- oder Fabrikationsfehler auf, werden wir bei frachtfreier Rück- sendung an uns den angezeigten Schaden sichten und gegebenenfalls kostenlos und nach unserer Wahl nachbessern oder neu liefern.
- Seite 57 • info@schuchmann.de • Fon +49 (0) 5402 / 40 71 00 Produktkennzeichnung nach MDR 9.2 Produktversion Das Liegedreirad mats. ist in einer Größe erhältlich und kann durch vielfäl- tiges Zubehör ergänzt werden (siehe Punkt 5). 9.3 Ausgabe des Dokuments Gebrauchsanleitung mats.
- Seite 58 Notizen.
- Seite 59 Notizen.
- Seite 60 schuchmann.de...
