GARDY SHELTER 3791 Aufbauanleitung

Gartenhaus 9m2 plus + überdachte terrasse 9m2 28mm vorbehandelt braun getönt
Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 56

Quicklinks

Diese Anleitung herunterladen

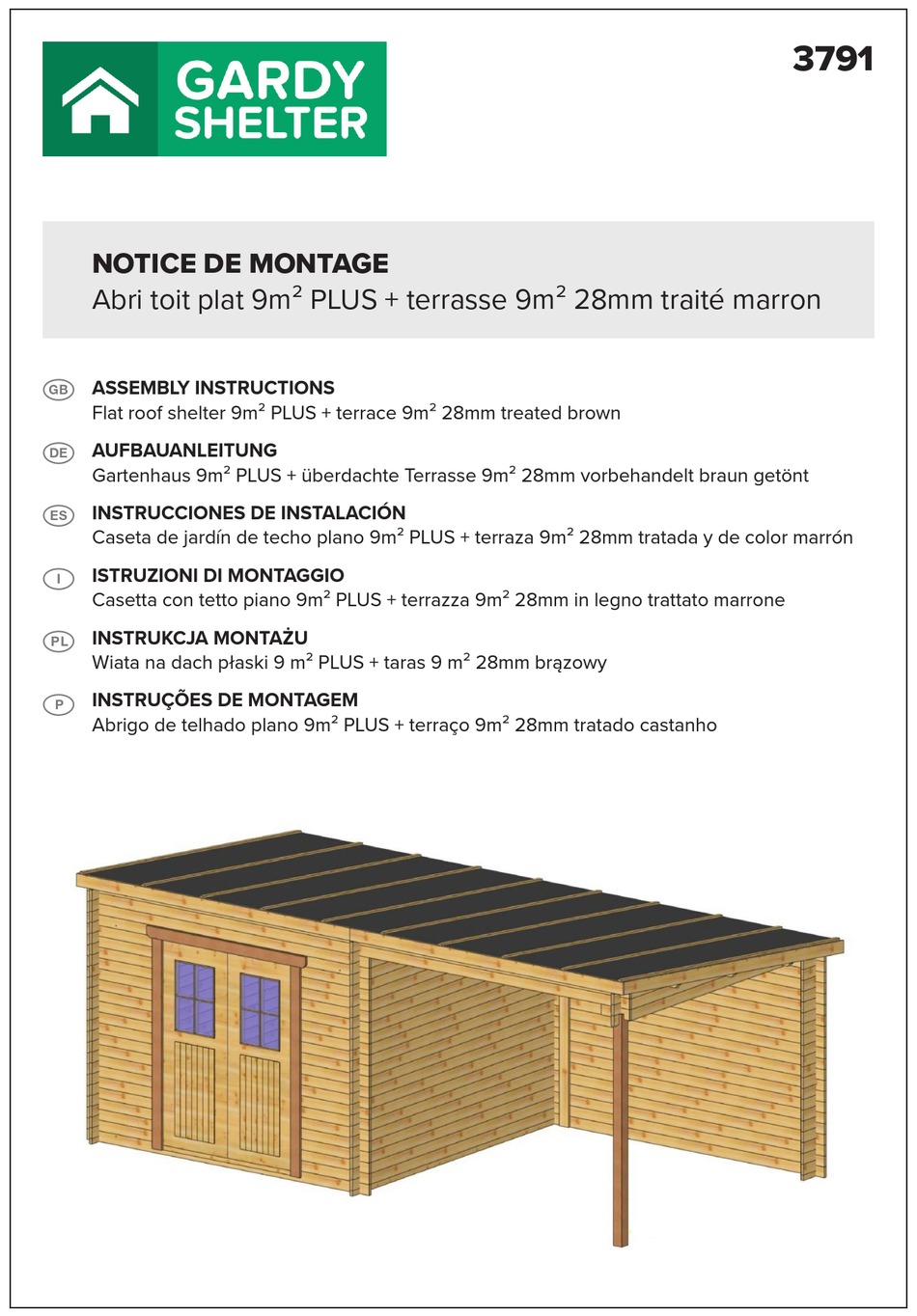

NOTICE DE MONTAGE
Abri toit plat 9m² PLUS + terrasse 9m² 28mm traité marron
GB
ASSEMBLY INSTRUCTIONS
Flat roof shelter 9m² PLUS + terrace 9m² 28mm treated brown
DE
AUFBAUANLEITUNG
Gartenhaus 9m² PLUS + überdachte Terrasse 9m² 28mm vorbehandelt braun getönt
ES
INSTRUCCIONES DE INSTALACIÓN
Caseta de jardín de techo plano 9m² PLUS + terraza 9m² 28mm tratada y de color marrón
I
ISTRUZIONI DI MONTAGGIO
Casetta con tetto piano 9m² PLUS + terrazza 9m² 28mm in legno trattato marrone
PL
INSTRUKCJA MONTAŻU
Wiata na dach płaski 9 m² PLUS + taras 9 m² 28mm brązowy
INSTRUÇÕES DE MONTAGEM
P
Abrigo de telhado plano 9m² PLUS + terraço 9m² 28mm tratado castanho
3791

Werbung

loading

Verwandte Anleitungen für GARDY SHELTER 3791

Inhaltszusammenfassung für GARDY SHELTER 3791

  • Seite 1 3791 NOTICE DE MONTAGE Abri toit plat 9m² PLUS + terrasse 9m² 28mm traité marron ASSEMBLY INSTRUCTIONS Flat roof shelter 9m² PLUS + terrace 9m² 28mm treated brown AUFBAUANLEITUNG Gartenhaus 9m² PLUS + überdachte Terrasse 9m² 28mm vorbehandelt braun getönt INSTRUCCIONES DE INSTALACIÓN...
  • Seite 2 LISEZ LES INSTRUCTIONS AVANT DE COMMENCER LE MONTAGE Nous vous félicitons pour l’achat de votre abri de jardin. Vous avez opté pour un produit de qualité supérieure. Les instructions données ci-dessous pour le montage et l’entretien vous garantiront des années de plaisir avec votre abri de jardin. Table des matières : Avant de commencer le montage, précaution, entretien, garantie Plan de montage par étapes (dessins)
  • Seite 3 LEGGERE LE ISTRUZIONI PRIMA DI INIZIARE IL MONTAGGIO Congratulazioni per l’acquisto della vostra casetta da giardino. Avete scelto un prodotto di alta qualità. Le istruzioni fornite di seguito per il montaggio e la manutenzione vi garantiranno un piacevole utilizzo della vostra casetta da giardino per molti anni.
  • Seite 4 FRANÇAIS ATTENTION ! Ce plan par étapes est un exemplaire universel, général et peut différer du modèle acheté. Les étapes illustrées s’appliquent toutefois à tous les modèles. AVANT DE COMMENCER LE MONTAGE 2 personnes ayant peu d’expérience dans le montage peuvent monter ...
  • Seite 5 FRANÇAIS SÉCURITÉ OUTILS ET MATÉRIAUX : Bien que toutes les parties en bois aient été poncées, il subsiste toujours la possibilité d’avoir des échardes. Soyez donc prudents en manipulant les éléments. Il faut toujours porter des gants, des lunettes de protection pour les yeux et des manches longues pendant le montage du chalet ou lorsque vous en faites l’entretien.
  • Seite 6 FRANÇAIS ASTUCES UTILES : ‫ ث‬Assurez votre chalet. ‫ ث‬Veillez à la ventilation. ‫ ث‬Lubrifiez régulièrement la serrure. ‫ ث‬Nettoyez les vitres avec un produit adéquat. ‫ ث‬Contrôlez régulièrement la stabilité de votre chalet et veillez aussi à ce qu’il soit toujours bien de niveau.
  • Seite 7 FRANÇAIS d’agent de préservation ; • Le manque ou l’insuffisance de protection de la toiture – le feutre bitumé n’étant pas considéré comme une couverture de toit à part entière et étant donc à recouvrir ; • La mauvaise mise en œuvre du shingle ou du feutre bitumé ; •...
  • Seite 8 FRANÇAIS QUALITÉ ET VIE DU BOIS (MATÉRIAU NATUREL) Entre la sortie de l’usine et le montage de l’abri de jardin chez le client, il est possible que certaines fentes apparaissent sur les madriers. Ce phénomène, qui n’altère en rien la résistance mécanique du bois de l’abri, peut être provoqué...
  • Seite 9 FRANÇAIS PLAN DE MONTAGE PAR ÉTAPES (DESSINS) OUTILS NECESSAIRES ① POSE DE LA BASE...
  • Seite 10 FRANÇAIS REPERE DESIGNATION DIMENSIONS (MM) Madrier inférieur avant 28 x 95 x 2980 mm Madrier arrière 28 x 95 x 2980 mm 21 + 2 SAV Demi madrier latéral 28 x 48 x 2980 mm Commencez la construction par les 4 madriers inférieurs : les deux madriers inférieurs avant/arrière (pièces A, B) et les deux premiers madriers latéraux (pièces H1) en positionnant l’ergot des madriers vers le haut.
  • Seite 11 FRANÇAIS ② MONTAGE DU CADRE DE PORTE REPERE DESIGNATION DIMENSIONS (MM) Cadre de porte latéral 1870 x 100 mm Cadre de porte supérieur 1690 x 100 mm Cadre de porte inférieur 1360 x 40 mm Montez le cadre de la porte ainsi : les cadres latéraux DROIT et GAUCHE (pièces I1), le cadre de porte supérieur (pièce I2) et le cadre de porte inférieur (pièce I3) sont fixés entre eux avec des vis à...
  • Seite 12 FRANÇAIS ③ FIXATION DU CADRE DE PORTE REPERE DESIGNATION DIMENSIONS (MM) Petit madrier avant 28 x 95 x 765 mm Madrier latéral 28 x 95 x 2980 mm Lorsque vous aurez assemblé les madriers (3 ou 4 rangées), vous pourrez glisser le cadre de porte dans les murs.
  • Seite 13 FRANÇAIS ④ MONTAGE DES PAROIS ET POSE DES ELEMENTS SUPERIEURS REPERE DESIGNATION DIMENSIONS (MM) Madrier avant/arrière supérieur 28 x 95 x 2860 mm Demi madrier avant supérieur 28 x 47 x 2860 mm Demi madrier arrière supérieur 28 x 47 x 2860 mm Pignon 28 x 390 x 2980 mm Madrier supérieur avant coupé...
  • Seite 14 FRANÇAIS ⑤ POSE DES PANNES REPERE DESIGNATION DIMENSIONS (MM) Panne intermédiaire 40 x 140 x 2860 mm Mettez en place les 3 pannes (pièces G). ATTENTION Chaque panne est conçue pour respecter l’alignement parfait des pignons. Vérifiez  l’inclinaison de chacune afin de bien les positionner.
  • Seite 15 FRANÇAIS ⑥ POSE DU POTEAU D’AUVENT REPERE DESIGNATION DIMENSIONS (MM) Poteau auvent 68 x 100 x 2050 mm Madrier arrière auvent 28 x 95 x 2719 mm 19 + 1 Madrier arrière auvent 28 x 95 x 2750 mm Madrier latéral/avant 28 x 95 x 300 mm Demi madrier latéral inférieur 28 x 48 x 300 mm...
  • Seite 16 FRANÇAIS ⑦ MONTAGE DES PAROIS ET POSE DES ELEMENTS SUPERIEURS DE L’AUVENT REPERE DESIGNATION DIMENSIONS (MM) Madrier avant/arrière supérieur 28 x 95 x 2860 mm Demi madrier arrière supérieur 28 x 47 x 2860 mm Demi madrier avant supérieur 28 x 47 x 2860 mm Poteau terrasse 90 x 90 x 2043 mm...
  • Seite 17 FRANÇAIS Assemblez ensuite le pignon latéral, DROITE (pièces K) dans les entailles prévues sur les madriers latéraux supérieurs. Puis, assemblez les madriers supérieurs avant/arrière pour finaliser les parois (pièces U, U1, U2, F). Le poteau (pièce J) est fixé sur la dalle de béton avec un support. Viser les madriers depuis dessus et mettre de la colle sur les crêtes des madriers avant l’assemblage.
  • Seite 18 FRANÇAIS ⑧ MONTAGE DES LATTES ANTI-TEMPETE REPERE DESIGNATION DIMENSIONS (MM) Latte anti-tempête 20 x 40 x 2060 mm Consolidez la construction avec les 4 lattes anti-tempête (pièces S) fixées par l’intérieur sur les parois avant et arrière avec des boulons M8x80. Ces pièces seront vissées après avoir bien serré...
  • Seite 19 FRANÇAIS ⑨ POSE DES PANNES ET DES BANDES METALLIQUES REPERE DESIGNATION DIMENSIONS (MM) Panne intermédiaire 40 x 140 x 2860 mm Mettez en place les 3 pannes (pièces G1). Montez les bandes métalliques sur les pannes (pièces G et pièces G1) pour les fixer. Utilisez des vis à...
  • Seite 20 FRANÇAIS ⑩ POSE DES PORTES REPERE DESIGNATION DIMENSIONS (MM) Porte droite et gauche (semi - vitrée) 700 x 1850 mm Posez les 2 portes (pièces I) sur les gonds.
  • Seite 21 FRANÇAIS ⑪ POSE DES VOLIGE REPERE DESIGNATION DIMENSIONS (MM) 20 x 95 x 2420 mm 61 + 3 SAV Voliges 20 x 85 x 2420 mm 20 x 95 x 675 mm 61 + 3 SAV Petit voliges 20 x 85 x 675 mm Avant d’installer la toiture, assurez-vous que les parois sont bien droites.
  • Seite 22 FRANÇAIS ⑫ POSE DU FEUTRE BITUME 4 x 610 cm...
  • Seite 23 FRANÇAIS REPERE DESIGNATION DIMENSIONS (MM) Feutre bitume Bandes Bandes 3,3 m Latte de fixation du planche de rive 40 x 30 x 2700 mm Latte de fixation du feutre bitume 40 x 15 x 3100 mm Latte sous voliges 40 x 15 x 2900 mm Posez le feutre de toiture bitumé...
  • Seite 24 FRANÇAIS TASSEMENT EXCEPTIONNEL SUR LA PORTE ① Démontage des planches du cadre (Dévisser) VUE EXTÉRIEURE VUE INTÉRIEURE ② Perçage Ø 10 mm...
  • Seite 25 FRANÇAIS ③ Découpe Introduire la lame de la sauteuse dans le trou fait au préalable et suivre une ligne entre les deux trous. ④ Remontage des planches du cadre VUE EXTÉRIEURE VUE INTÉRIEURE Le tassement exceptionnel du bois ne peut faire l’objet d’une demande de garantie.
  • Seite 26 FRANÇAIS LISTE DES PIÈCES DIMENSIONS DESIGNATION REPERE DESSIN (MM) Madrier inférieur avant 28 x 95 x 2980 mm 21 + 2 Madrier arrière 28 x 95 x 2980 mm Demi madrier latéral 28 x 48 x 2980 mm Cadre de porte latéral 1870 x 100 mm Cadre de porte 1690 x 100 mm...
  • Seite 27 FRANÇAIS LISTE DES PIÈCES DIMENSIONS DESIGNATION REPERE DESSIN (MM) 19 + 1 Madrier arrière auvent 28 x 95 x 2719 mm Madrier arrière auvent 28 x 95 x 2750 mm Latte anti-tempête 20 x 40 x 2060 mm Madrier avant/arrière 28 x 95 x 2860 mm supérieur auvent Demi madrier arrière...
  • Seite 28 FRANÇAIS LISTE DES PIÈCES DIMENSIONS DESIGNATION REPERE DESSIN (MM) Latte de fixation du 40 x 30 x 2700 mm planche de rive Latte de fixation du 40 x 15 x 3100 mm feutre bitume Latte sous voliges 40 x 15 x 2900 mm Planche de rive 20 x 95 x 2890 mm Planche de rive...
  • Seite 29 FRANÇAIS INFORMATIONS SUR LA DEMANDE DE TRAVAUX 5730 2980 5730 REF. 5° 3789 28mm 298x298cm 270x272cm 206cm 234cm 144x189cm...
  • Seite 30 ENGLISH ATTENTION! This step-by-step plan is a universal, general copy and may differ from the model purchased. However, the steps shown apply to all models. BEFORE STARTING THE ASSEMBLY 2 personnes ayant peu d’expérience dans le montage peuvent monter  facilement le chalet en 1 ou 2 jours.
  • Seite 31 ENGLISH SECURITY TOOLS AND MATERIALS: Although all pieces of wood have been sanded during production, wood splinters can always occur. Therefore, be careful when handling the pieces of wood. Always wear gloves, safety goggles and long sleeves during installation or maintenance. Use caution when using hand or power tools.
  • Seite 32 ENGLISH USEFUL TIPS: ‫ ث‬Insure your garden house. ‫ ث‬Provide ventilation. ‫ ث‬Oil the lock regularly. ‫ ث‬Clean the windows with a suitable product. ‫ ث‬Check the stability of your garden house regularly and make sure it always  stands straight. ‫...
  • Seite 33 ENGLISH mastic or paint. Consequently, this would block the wood from playing freely, which could create cracks or wood distortion. • Wind force 7 or higher on the Beaufort scale ; • Natural disasters or other destructive natural phenomena such as lightning, heavy rain or tornadoes. 4.
  • Seite 34 ENGLISH QUALITY AND DURABILITY OF WOOD (NATURAL MATERIAL) Between leaving the factory and the installation of the garden house at the customer’s place, cracks may appear on the boards. This phenomenon, which does not affect the mechanical strength of the wood, can be caused by moisture differences and the drying out of the wood.
  • Seite 35 ENGLISH STEP-BY-STEP ASSEMBLY PLAN (SKETCHES) NECESSARY TOOLS ① FITTING THE BASE...
  • Seite 36 ENGLISH ITEM DESCRIPTION DIMENSIONS (MM) Front bottom beam 28 x 95 x 2980 mm Rear bottom beam 28 x 95 x 2980 mm 21 + 2 SAV Half side beam 28 x 48 x 2980 mm Start construction with the 4 lower planks: the two lower front/rear planks (parts A, B) and the first two side planks (parts H1), with the plank lugs facing upwards.
  • Seite 37 ENGLISH ② FITTING THE DOOR FRAME ITEM DESCRIPTION DIMENSIONS (MM) Side door frame 1870 x 100 mm Top door frame 1690 x 100 mm Bottom door frame 1360 x 40 mm Assemble the door frame as follows: the RIGHT and LEFT side frames (parts I1), the top door frame (part I2) and the bottom door frame (part I3) are fixed together using wood screws.
  • Seite 38 ENGLISH ③ FIXING THE DOOR FRAME ITEM DESCRIPTION DIMENSIONS (MM) Small front beam 28 x 95 x 765 mm Side plank 28 x 95 x 2980 mm Once you have assembled the planks (3 or 4 rows), you can slide the door frame into the walls.
  • Seite 39 ENGLISH ④ ASSEMBLING THE WALLS AND FITTING THE TOP ELEMENT ITEM DESCRIPTION DIMENSIONS (MM) Top front/rear plank 28 x 95 x 2860 mm Upper front half beam 28 x 47 x 2860 mm Upper rear half beam 28 x 47 x 2860 mm Pinion 28 x 390 x 2980 mm Cut front upper beam...
  • Seite 40 ENGLISH ⑤ FITTING THE PURLINS ITEM DESCRIPTION DIMENSIONS (MM) Intermediate purlin 40 x 140 x 2860 mm Fit the 3 purlins (parts G). ATTENTION Each purlin is designed to ensure perfect alignment of the sprockets.  Check the inclination of each purlin to ensure correct positioning.
  • Seite 41 ENGLISH ⑥ FITTING THE AWNING POST ITEM DESCRIPTION DIMENSIONS (MM) Awning pole 68 x 100 x 2050 mm Awning rear beam 28 x 95 x 2719 mm 19 + 1 Rear awning beam 28 x 95 x 2750 mm Side/front beam 28 x 95 x 300 mm Half lower side 28 x 48 x 300 mm...
  • Seite 42 ENGLISH ⑦ ERECTING THE WALLS AND FITTING THE UPPER PARTS OF THE AWNING ITEM DESCRIPTION DIMENSIONS (MM) Upper front/rear 28 x 95 x 2860 mm Upper rear half 28 x 47 x 2860 mm Upper front half 28 x 47 x 2860 mm Terrace post 90 x 90 x 2043 mm...
  • Seite 43 ENGLISH Then assemble the side gable, RIGHT (part K) in the notches provided on the upper side planks. Then assemble the top front and rear planks to complete the walls (parts U, U1, U2, F). The post (part J) is fixed to the concrete slab with a support. Aim the planks from above and apply glue to the ridges of the planks before assembly.
  • Seite 44 ENGLISH ⑧ FITTING THE ANTI-STATIC BATTENS ITEM DESCRIPTION DIMENSIONS (MM) Storm batten 20 x 40 x 2060 mm Consolidate the construction with the 4 hurricane battens (pieces S) fixed from the inside to the front and rear walls using M8x80 bolts. These pieces will be screwed on after having tightened together the planks that form the side walls and the front and rear gables of your shelter.
  • Seite 45 ENGLISH ⑨ FITTING PURLINS AND METAL STRIPS ITEM DESCRIPTION DIMENSIONS (MM) Intermediate purlin 40 x 140 x 2860 mm Fit the 3 purlins (parts G1). Fit the metal strips onto the purlins (parts G and parts G1) to secure them. Use wood screws (SC2).
  • Seite 46 ENGLISH ⑩ FITTING THE DOORS ITEM DESCRIPTION DIMENSIONS (MM) Right and left door (semi-glazed) 700 x 1850 mm Fit the 2 doors (part I) on the hinges.
  • Seite 47 ENGLISH ⑪ LAYING THE LATHS ITEM DESCRIPTION DIMENSIONS (MM) 20 x 95 x 2420 mm 61 + 3 SAV Planks 20 x 85 x 2420 mm 20 x 95 x 675 mm 61 + 3 SAV Small rods 20 x 85 x 675 mm Before installing the roof, make sure the walls are straight.Position the first batten flush with the ends of the purlins and fix it with the nails provided (SC3).
  • Seite 48 ENGLISH ⑫ LAYING BITUMEN FELT 4 x 610 cm...
  • Seite 49 ENGLISH ITEM DESCRIPTION DIMENSIONS (MM) Bitumen felt Strips 3,3 m Fastening batten for fascia board 40 x 30 x 2700 mm Fixing batten for bitumen felt 40 x 15 x 3100 mm Batten under battens 40 x 15 x 2900 mm Lay the bitumen roofing felt (part M).
  • Seite 50 ENGLISH EXCEPTIONAL DOOR SETTING ① Remove the door frame (unscrew) OUTSIDE VIEW INSIDE VIEW ② Drill Ø 10 mm...
  • Seite 51 ENGLISH ③ Cutting out Enter the jigsaw blade into the hole you made earlier, keeping the line connecting the holes on both sides. ④ Reassembly of the door frame OUTSIDE VIEW INSIDE VIEW Exceptional door and window setting is not covered under warranty.
  • Seite 52 ENGLISH PARTS LIST DIMENSIONS DESCRIPTION ITEM DRAWING (MM) Front bottom beam 28 x 95 x 2980 mm 21 + 2 Rear bottom beam 28 x 95 x 2980 mm Side half beam 28 x 48 x 2980 mm Side door frame 1870 x 100 mm Top door frame 1690 x 100 mm...
  • Seite 53 ENGLISH PARTS LIST DIMENSIONS DESCRIPTION ITEM DRAWING (MM) 19 + 1 Awning rear rail 28 x 95 x 2719 mm Awning rear rail 28 x 95 x 2750 mm Storm rail 20 x 40 x 2060 mm Awning front/rear top 28 x 95 x 2860 mm rail Upper awning rear half...
  • Seite 54 ENGLISH PARTS LIST DIMENSIONS DESCRIPTION ITEM DRAWING (MM) Fastening batten for 40 x 30 x 2700 mm fascia board Fixing batten for 40 x 15 x 3100 mm bitumen felt Batten under sheathing 40 x 15 x 2900 mm Fascia board 20 x 95 x 2890 mm Fascia board 20 x 95 x 3120 mm...
  • Seite 55 ENGLISH INFORMATION ON THE ASSEMBLY AUTHORISATION 5730 2980 5730 REF. 5° 3789 28mm 298x298cm 270x272cm 206cm 234cm 144x189cm...
  • Seite 56 DEUTSCH ACHTUNG! Diese schrittweise Montageanleitung ist universell und allgemein, sie kann daher von dem gekauften Modell abweichen. Die illustrierten Montageschritte sind dennoch für alle Modelle gültig. VOR DER MONTAGE Das Gartenhaus kann problemlos von 2 Personen je nach handwerklichem  Geschick in 1-2 Tagen aufgebaut werden.
  • Seite 57 DEUTSCH BENÖTIGTE UTENSILIEN Leiter, Holzlasur oder -Farbe, Pinsel, Walze, Messer, Hammer, Gummihammer, Schraubendreher (Kreuzschlitz und Schlitz), Wasserwaage, Säge, Akkuschrauber, Bohrmaschine, Schutzbrille. SICHERHEIT WERKZEUG UND MATERIALIEN Es empfiehlt sich, während der Montage und der weiteren Instandhaltung des Hauses immer Arbeitshandschuhe, Schutzbrille sowie lange Kleidung zu tragen. Seien Sie immer vorsichtig, wenn Sie mit Werkzeug arbeiten.
  • Seite 58 DEUTSCH SCHNEELAST Entfernen Sie Schnee und Laub vom Dach Ihres Gartenhauses. Große Schneemassen gefährden die Stabilität des Hauses und können das Einsturzrisiko erhöhen. NÜTZLICHE HINWEISE: ‫ ث‬Versichern Sie Ihre Gartenhaus. ‫ ث‬Achten Sie auf eine regelmäßige Belüftung. ‫ ث‬Ölen Sie regelmäßig das Schloss. ‫...
  • Seite 59 DEUTSCH 3. Von der Garantie ausgenommen sind Schäden, die aufgrund fehlerhafter Montage oder Instandhaltung und Pflege entstanden sind. Dazu zählen unter anderem: • Unebenes Fundament; • Unzureichende Lackierung mit feuchtigkeitsregulierender Farbe, Holzlasur oder Holzschutzmittel; • Fehlende oder unzureichende Bedachung - Bitumen-Dachpappe dient nur der Ersteindeckung und ist zwingend mit einer dauerhaften Bedachung zu überdecken;...
  • Seite 60 DEUTSCH QUALITÄT UND EIGENSCHAFTEN DES HOLZES (NATURPRODUKT) Zwischen dem Verlassen des Werks und der Montage des Gartenhauses beim Kunden ist es möglich, dass Risse in den Bohlen auftreten. Dieses Phänomen, das durch Schwankungen der Luftfeuchtigkeit und das Trocknen des Holzes verursacht werden kann, beeinträchtigt nicht die Widerstandsfähigkeit des Holzes.
  • Seite 61 DEUTSCH SCHRITTWEISE MONTAGE (IN SKIZZEN) BENÖTIGTES WERKZEUG ① AUFBAU DES GRUNDRAHMENS...
  • Seite 62 DEUTSCH TEIL BEZEICHNUNG ABMESSUNGEN (MM) ANZAHL Untere Holzbohle vorne 28 x 95 x 2980 mm Holzbohle hinten 28 x 95 x 2980 mm 21 + 2 SAV Seitliche halbe Holzbohle 28 x 48 x 2980 mm Beginnen Sie die Montage mit den 4 unteren Holzbohlen: den beiden unteren Bohlen für vorne und hinten (Teile A, B) et den beiden ersten seitlichen Holzbohlen (Teil H1), indem Sie die Nut der Bohlen nach oben ausrichten.
  • Seite 63 DEUTSCH ② MONTAGE DES TÜRRAHMENS TEIL BEZEICHNUNG ABMESSUNGEN (MM) ANZAHL Seitlicher Türrahmen 1870 x 100 mm Oberer Türrahmen 1690 x 100 mm Unterer Türrahmen 1360 x 40 mm Montieren Sie den Türrahmen wie folgt: Die beiden seitlichen Rahmenteile LINKS und RECHTS (Teile l1), der obere (l2) sowie der untere (l3) Teil des Türrahmens werden mit Holzschrauben miteinander verbunden.
  • Seite 64 DEUTSCH ③ BEFESTIGUNG DES TÜRRAHMENS TEIL BEZEICHNUNG ABMESSUNGEN (MM) ANZAHL Vordere kleine Holzbohle 28 x 95 x 765 mm Seitliche Holzbohle 28 x 95 x 2980 mm Wenn Sie 3-4 Reihen Bohlen miteinander verbunden haben, können Sie den Türrahmen in die Wand einschieben.
  • Seite 65 DEUTSCH ④ MONTAGE DER WÄNDE UND DER OBEREN ELEMENTE TEIL BEZEICHNUNG ABMESSUNGEN (MM) ANZAHL Obere vordere und hintere Holzbohle 28 x 95 x 2860 mm Halbe obere Holzbohle vorne 28 x 47 x 2860 mm Halbe obere Holzbohle hinten 28 x 47 x 2860 mm Giebel 28 x 390 x 2980 mm Vordere geschnittene Holzbohle...
  • Seite 66 DEUTSCH ⑤ MONTAGE DER PFETTEN TEIL BEZEICHNUNG ABMESSUNGEN (MM) ANZAHL Montieren Sie die 3 Pfetten (Teile G) 40 x 140 x 2860 mm Bringen Sie die 3 Pfetten an (Teile G). ACHTUNG! Jede Pfette ist so entworfen, dass sie die optimale Ausrichtung der Giebel ...
  • Seite 67 DEUTSCH ⑥ MONTAGE DER TERRASSE TEIL BEZEICHNUNG ABMESSUNGEN (MM) ANZAHL Pfosten Terrasse 68 x 100 x 2050 mm Vordere Holzbohle Terrasse 28 x 95 x 2719 mm 19 + 1 Hintere Holzbohle Terrasse 28 x 95 x 2750 mm Seitliche/vordere Holzbohle 28 x 95 x 300 mm Halbe seitliche Holzbohle unte 28 x 48 x 300 mm...
  • Seite 68 DEUTSCH ⑦ MONTAGE DER WÄNDE UND ANBRINGEN DER OBEREN ELEMENTE DER TERRASSE TEIL BEZEICHNUNG ABMESSUNGEN (MM) ANZAHL Obere vordere/hintere Holzbohle 28 x 95 x 2860 mm Halbe obere hintere Holzbohle 28 x 47 x 2860 mm Halbe obere vordere Holzbohle 28 x 47 x 2860 mm Pfosten Terrasse 90 x 90 x 2043 mm...
  • Seite 69 DEUTSCH Montieren Sie anschließend den seitlichen Giebel RECHTS (Teile K) in den dafür vorgesehenen Einkerbungen der oberen seitlichen Holzbohlen. Bringen Sie die oberen vorderen/hinteren Holzbohlen an, um die Montage der Wände fertigzustellen (Teile U, U1, U2, F). Der Pfosten (Teil J) wird mit Befestigungswinkeln am Betonfundament befestigt. Schrauben Sie die Bohlen von oben an und geben Sie vor dem Zusammenbau Leim auf die Kämme der Bohlen.
  • Seite 70 DEUTSCH ⑧ MONTAGE DER STURMLEISTEN TEIL BEZEICHNUNG ABMESSUNGEN (MM) ANZAHL Sturmleiste 20 x 40 x 2060 mm Stabilisieren Sie die Konstruktion mit den 4 Sturmleisten (Teile S), indem Sie sie von innen mit M8x80 auf der Vorder- und der Rückwand befestigen. Diese Teile werden festgeschraubt, nachdem Sie die Bohlen der Seitenwände sowie die vorderen und hinteren Giebel und Bohlen des Gartenhauses fest miteinander verbunden haben.
  • Seite 71 DEUTSCH ⑨ MONTAGE DER PFETTEN UND DER METALLSTREIFEN TEIL BEZEICHNUNG ABMESSUNGEN (MM) ANZAHL Mittelpfette 40 x 140 x 2860 mm Bringen Sie die 3 Pfetten (Teile G1) an. Montieren Sie die Metallstreifen an den Pfetten (Teile G und G1), um Sie zu befestigen. Verwenden Sie dazu Holzschrauben (SC2).
  • Seite 72 DEUTSCH ⑩ MONTAGE DER TÜREN TEIL BEZEICHNUNG ABMESSUNGEN (MM) ANZAHL Rechte und linke Tür (halbverglast) 700 x 1850 mm Hängen Sie die beiden Türen (Teile I) in die Türangeln ein.
  • Seite 73 DEUTSCH ⑪ VERLEGUNG DER DACHLATTEN TEIL BEZEICHNUNG ABMESSUNGEN (MM) ANZAHL 20 x 95 x 2420 mm 61 + 3 SAV Voliges 20 x 85 x 2420 mm 20 x 95 x 675 mm 61 + 3 SAV Petit voliges 20 x 85 x 675 mm Vergewissern Sie sich, bevor Sie das Dach montieren, dass die Wände vollkommen gerade sind.
  • Seite 74 DEUTSCH ⑫ VERLEGUNG DER BITUMEN-DACHPAPPE 4 x 610 cm...
  • Seite 75 DEUTSCH TEIL BEZEICHNUNG ABMESSUNGEN (MM) ANZAHL Bitumen-Dachpappe Bandes 3,3 m Befestigungslatte für die Zierleiste 40 x 30 x 2700 mm Befestigungslatte für die Bitumen-Dachpappe 40 x 15 x 3100 mm Tragleiste 40 x 15 x 2900 mm Verlegen Sie die Bitumen-Dachpappe (Teil M). Gehen Sie vorsichtig damit um (am besten mit Handschuhen), damit sie nicht reißt.
  • Seite 76 DEUTSCH AUSSERGEWÖHNLICHES ABSENKEN DER TÜR ① Abschrauben der Rahmenleisten AUSSENANSICHT INNENANSICHT ② Bohrung Ø 10 mm...
  • Seite 77 DEUTSCH ③ Zuschneiden Setzen Sie die Stichsäge an dem vorher gesetzten Loch an und folgen Sie einer Linie zwischen den beiden Löchern. ④ Wiederanbringen der Rahmenleisten AUSSENANSICHT INNENANSICHT Das außergewöhnliche Absenken des Holzes stellt keinen Garantiegegenstand dar.
  • Seite 78 DEUTSCH TEILLISTE ABMESSUNGEN BEZEICHNUNG ANZAHL TEIL GRAPHISCHE ABBILDUNG (MM) Untere Holzbohle vorne 28 x 95 x 2980 mm 21 + 2 Holzbohle hinten 28 x 95 x 2980 mm Seitliche halbe 28 x 48 x 2980 mm Holzbohle Seitlicher Türrahmen 1870 x 100 mm Oberer Türrahmen 1690 x 100 mm...
  • Seite 79 DEUTSCH TEILLISTE ABMESSUNGEN BEZEICHNUNG ANZAHL TEIL GRAPHISCHE ABBILDUNG (MM) Hintere Holzbohle 19 + 1 28 x 95 x 2719 mm Terrasse Hintere Holzbohle 28 x 95 x 2750 mm Terrasse Sturmleiste 20 x 40 x 2060 mm Vordere/hintere 28 x 95 x 2860 mm Holzbohle Obere vordere/hintere 28 x 47 x 2860 mm...
  • Seite 80 DEUTSCH TEILLISTE ABMESSUNGEN BEZEICHNUNG ANZAHL TEIL GRAPHISCHE ABBILDUNG (MM) Befestigungslatte für 40 x 30 x 2700 mm die Zierleiste Befestigungslatte für die 40 x 15 x 3100 mm Bitumen-Dachpappe Tragleiste 40 x 15 x 2900 mm Zierleiste 20 x 95 x 2890 mm Zierleiste 20 x 95 x 3120 mm Schrauben (Paket)
  • Seite 81 DEUTSCH INFORMATIONEN FÜR DEN BAUANTRAG 5730 2980 5730 REF. 5° 3789 28mm 298x298cm 270x272cm 206cm 234cm 144x189cm...
  • Seite 82 ESPAÑOL ATENCIÓN! Este plan paso a paso es una copia general y universal y puede diferir del modelo adquirido. Sin embargo, los pasos que se muestran se aplican a todos los modelos. ANTES DE COMENZAR EL MONTAJE 2 personas con poca experiencia en montaje pueden montar fácilmente el ...
  • Seite 83 ESPAÑOL SEGURIDAD HERRAMIENTAS Y MATERIALES: Aunque todas las piezas de madera han sido lijadas durante la producción, siempre pueden producirse astillas de madera. Por lo tanto, tenga cuidado al manipular las piezas de madera. Utilice siempre guantes, gafas de seguridad y mangas largas durante la instalación o el mantenimiento.
  • Seite 84 ESPAÑOL CONSEJOS ÚTILES: ‫ ث‬Asegure su caseta de jardín. ‫ ث‬Provea ventilación. ‫ ث‬Limpie la cerradura regularmente. ‫ ث‬Limpie las ventanas con un producto adecuado. ‫ ث‬Compruebe la estabilidad de su caseta de jardín con regularidad y  asegúrese de que siempre está recta. ‫...
  • Seite 85 ESPAÑOL revestimiento permanente del tejado y debe cubrirse con una cubierta permanente; • Instalación incorrecta de las tejas o del fieltro bituminoso; • Fijación o encolado de los perfiles de madera, los pilares de las esquinas, las ventanas y las puertas con clavos, tornillos, masilla o pintura.
  • Seite 86 ESPAÑOL CALIDAD Y VIDA DE LA MADERA (MATERIAL NATURAL) Entre el momento de salida de la fábrica y la instalación de la caseta de jardín en casa del cliente, pueden aparecer grietas en las tablas. Este fenómeno, que no afecta a la resistencia mecánica de la madera, puede deberse a diferencias de humedad y al secado de la madera.
  • Seite 87 ESPAÑOL PLANO DE MONTAJE POR ETAPAS (DIBUJOS) HERRAMIENTAS NECESARIAS ① INSTALACIÓN DE LA BASE...
  • Seite 88 ESPAÑOL MARCA DESIGNACIÓN DIMENSIONES (MM) CANT. Tablón inferior delantero 28 x 95 x 2980 mm Tablón trasero 28 x 95 x 2980 mm 21 + 2 SAV Medio tablón lateral 28 x 48 x 2980 mm Comience la construcción con los 4 tablones inferiores: los dos tablones delanteros/traseros inferiores (partes A, B) y los dos primeros tablones laterales (partes H1), con las orejetas de los tablones hacia arriba.
  • Seite 89 ESPAÑOL ② MONTAJE DEL MARCO DE LA PUERTA MARCA DESIGNACIÓN DIMENSIONES (MM) CANT. Marco de puerta lateral 1870 x 100 mm Marco de puerta superior 1690 x 100 mm Marco de puerta inferior 1360 x 40 mm Ensamble el marco de la puerta de la siguiente manera: los marcos laterales DERECHO e IZQUIERDO (partes I1), el marco superior de la puerta (parte I2) y el marco inferior de la puerta (parte I3) se fijan entre sí...
  • Seite 90 ESPAÑOL ③ FIXING THE DOOR FRAME MARCA DESIGNACIÓN DIMENSIONES (MM) CANT. Viga delantera pequeña 28 x 95 x 765 mm Tabla lateral 28 x 95 x 2980 mm Cuando haya montado los tablones (3 o 4 filas), puede deslizar el marco de la puerta en las paredes.
  • Seite 91 ESPAÑOL ④ MONTAJE DE LAS PAREDES Y COLOCACIÓN DE LOS ELEMENTOS SUPERIORES MARCA DESIGNACIÓN DIMENSIONES (MM) CANT. Tablón superior delantero/trasero 28 x 95 x 2860 mm Media viga delantera superior 28 x 47 x 2860 mm Semiviga superior trasera 28 x 47 x 2860 mm Piñón 28 x 390 x 2980 mm Corte viga superior delantera...
  • Seite 92 ESPAÑOL ⑤ INSTALACIÓN DE FALLAS MARCA DESIGNACIÓN DIMENSIONES (MM) CANT. Bandeja intermedia 40 x 140 x 2860 mm Coloque las 3 correas (partes G). ¡ATENCIÓN! Cada correa está diseñada para respetar la perfecta alineación de los engranajes.  Comprueba la inclinación de cada uno para poder posicionarlos correctamente.
  • Seite 93 ESPAÑOL ⑥ MONTAJE DEL POSTE DEL TOLDO MARCA DESIGNACIÓN DIMENSIONES (MM) CANT. Poste de toldo 68 x 100 x 2050 mm Viga trasera del toldo 28 x 95 x 2719 mm 19 + 1 Viga del toldo trasero 28 x 95 x 2750 mm Viga lateral/frontal 28 x 95 x 300 mm Media barandilla inferior...
  • Seite 94 ESPAÑOL ⑦ MONTAJE DE LAS PAREDES Y MONTAJE DE LAS PARTES SUPERIORES DEL TOLDO MARCA DESIGNACIÓN DIMENSIONES (MM) CANT. Tablón superior delantero/trasero 28 x 95 x 2860 mm Mitad lama trasera superior 28 x 47 x 2860 mm Mitad lama delantera superior 28 x 47 x 2860 mm Poste de terraza 90 x 90 x 2043 mm...
  • Seite 95 ESPAÑOL Luego monte el hastial del lado DERECHO (partes K) en las muescas proporcionadas en los tablones del lado superior. Luego, ensamble los tablones superiores delanteros/traseros para finalizar las paredes (partes U, U1, U2, F). El poste (parte J) se fija a la losa de hormigón con un soporte. Apunte a las tablas desde arriba y aplique pegamento en las crestas de las tablas antes del montaje.
  • Seite 96 ESPAÑOL ⑧ MONTAJE DE LOS RASTRES ANTIESTÁTICOS MARCA DESIGNACIÓN DIMENSIONES (MM) CANT. Listón de tormenta 20 x 40 x 2060 mm Consolidar la construcción con los 4 listones antihuracanes (piezas S) fijados desde el interior a las paredes delantera y trasera mediante pernos M8x80. Estas piezas se atornillarán después de haber apretado los tablones que forman las paredes laterales y los frontones delanteros y traseros de su refugio.
  • Seite 97 ESPAÑOL ⑨ MONTAJE DE CORREAS Y TIRAS METÁLICAS MARCA DESIGNACIÓN DIMENSIONES (MM) CANT. Correa intermedia 40 x 140 x 2860 mm Montar las 3 correas (piezas G1). Coloque las tiras de metal en las correas (partes G y partes G1) para asegurarlas. Utilice tornillos para madera (SC2).
  • Seite 98 ESPAÑOL ⑩ MONTAJE DE LAS PUERTAS MARCA DESIGNACIÓN DIMENSIONES (MM) CANT. Puerta derecha e izquierda (semividriada) 700 x 1850 mm Montar las 2 puertas (parte I) en las bisagras.
  • Seite 99 ESPAÑOL ⑪ COLOCACIÓN DE LOS LISTONES MARCA DESIGNACIÓN DIMENSIONES (MM) CANT. 20 x 95 x 2420 mm 61 + 3 SAV Tablones 20 x 85 x 2420 mm 20 x 95 x 675 mm 61 + 3 SAV Varillas pequeñas 20 x 85 x 675 mm Antes de instalar el techo, asegúrese de que las paredes estén rectas.
  • Seite 100 ESPAÑOL ⑫ COLOCACIÓN DE FIELTRO BETÚN 4 x 610 cm...
  • Seite 101 ESPAÑOL MARCA DESIGNACIÓN DIMENSIONES (MM) CANT. Tiras de fieltro bituminoso Strips 3,3 m Listón de fijación para tablero de imposta 40 x 30 x 2700 mm Listón de fijación para fieltro bituminoso 40 x 15 x 3100 mm Rastrel bajo rastreles 40 x 15 x 2900 mm Coloque la tela asfáltica bituminosa (parte M).
  • Seite 102 ESPAÑOL AJUSTE EXCEPCIONAL EN LA PUERTA ① Retire las tablas del marco (desatornille) VISTA EXTERIOR VISTA INTERIOR ② Perforación Ø 10 mm...
  • Seite 103 ESPAÑOL ③ Cortar Introduce la hoja de las sierras en el agujero realizado previamente, siguiendo una línea entre los dos agujeros. ④ Montaje de las tablas del marco VISTA EXTERIOR VISTA INTERIOR La garantía no cubre un asentamiento excepcional de la madera.
  • Seite 104 ESPAÑOL LISTA DE PIEZAS DIMENSIONES REPRESENTACIÓN DESIGNACIÓN CANT. MARCA (MM) GRÁFICA Viga inferior delantera 28 x 95 x 2980 mm 21 + 2 Viga inferior trasera 28 x 95 x 2980 mm Media viga lateral 28 x 48 x 2980 mm Marco de puerta lateral 1870 x 100 mm Marco de puerta...
  • Seite 105 ESPAÑOL LISTA DE PIEZAS DIMENSIONES REPRESENTACIÓN DESIGNACIÓN CANT. MARCA (MM) GRÁFICA 19 + 1 Riel trasero toldo 28 x 95 x 2719 mm Riel trasero del toldo 28 x 95 x 2750 mm Barandilla contra 20 x 40 x 2060 mm tormentas Toldo superior 28 x 95 x 2860 mm...
  • Seite 106 ESPAÑOL LISTA DE PIEZAS DIMENSIONES DESIGNACIÓN CANT. MARCA REPRESENTACIÓN GRÁFICA (MM) Listón de fijación para 40 x 30 x 2700 mm tablero de imposta Listón de fijación para 40 x 15 x 3100 mm fieltro bituminoso Listón bajo 40 x 15 x 2900 mm revestimiento Panel de imposta 20 x 95 x 2890 mm...
  • Seite 107 ESPAÑOL INFORMACIÓN SOBRE LA SOLICITUD DE TRABAJO 5730 2980 5730 REF. 5° 3789 28mm 298x298cm 270x272cm 206cm 234cm 144x189cm...
