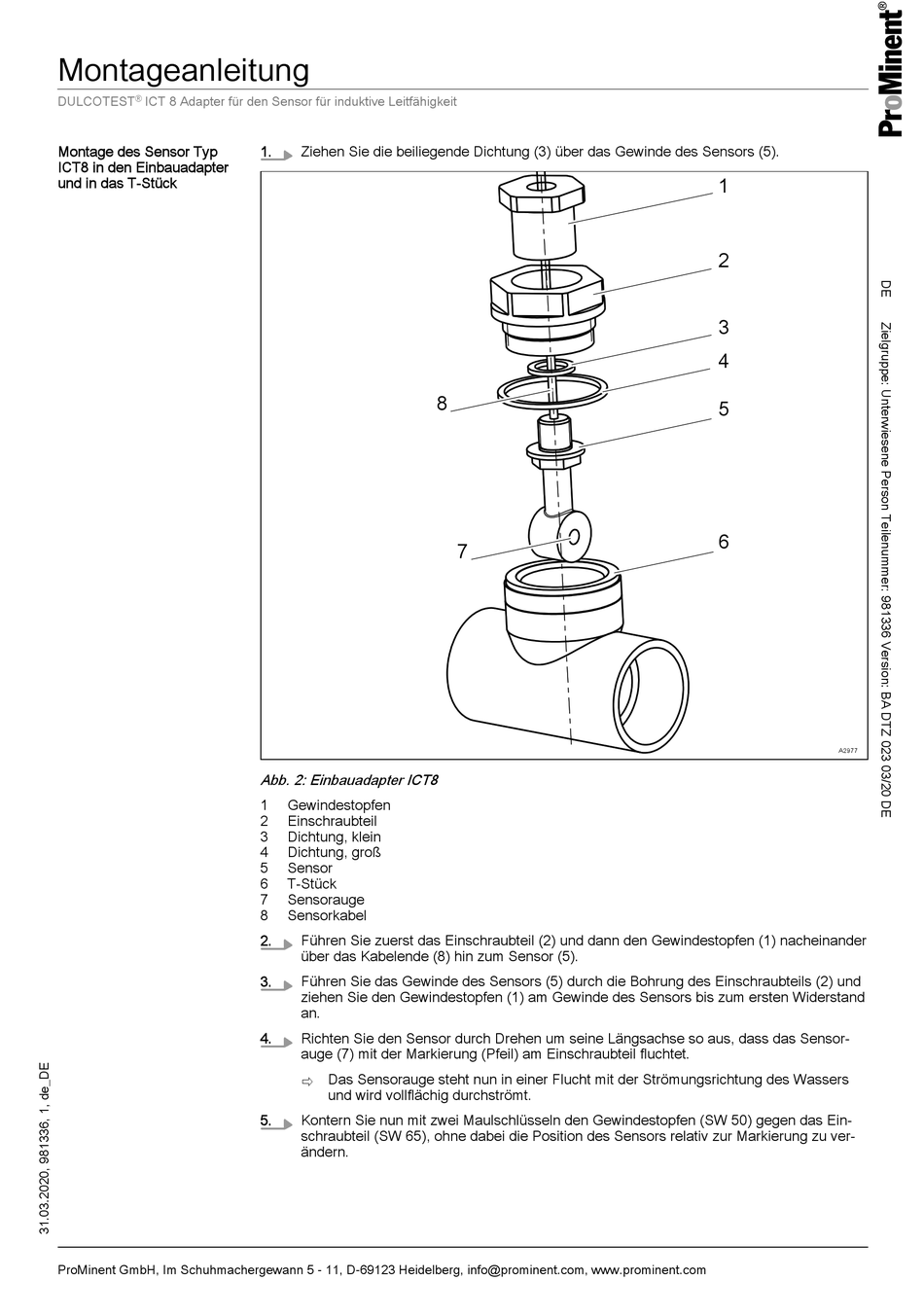

Montageanleitung
DULCOTEST
®
ICT 8 Adapter für den Sensor für induktive Leitfähigkeit
Montage des Sensor Typ
ICT8 in den Einbauadapter
und in das T-Stück
ProMinent GmbH, Im Schuhmachergewann 5 - 11, D-69123 Heidelberg, info@prominent.com, www.prominent.com
1.
Ziehen Sie die beiliegende Dichtung (3) über das Gewinde des Sensors (5).
Abb. 2: Einbauadapter ICT8
1
Gewindestopfen
2
Einschraubteil
3
Dichtung, klein
4
Dichtung, groß
5
Sensor
6
T-Stück
7
Sensorauge
8
Sensorkabel
2.
Führen Sie zuerst das Einschraubteil (2) und dann den Gewindestopfen (1) nacheinander
über das Kabelende (8) hin zum Sensor (5).
3.
Führen Sie das Gewinde des Sensors (5) durch die Bohrung des Einschraubteils (2) und
ziehen Sie den Gewindestopfen (1) am Gewinde des Sensors bis zum ersten Widerstand
an.
4.
Richten Sie den Sensor durch Drehen um seine Längsachse so aus, dass das Sensor‐
auge (7) mit der Markierung (Pfeil) am Einschraubteil fluchtet.
ð Das Sensorauge steht nun in einer Flucht mit der Strömungsrichtung des Wassers
und wird vollflächig durchströmt.
5.
Kontern Sie nun mit zwei Maulschlüsseln den Gewindestopfen (SW 50) gegen das Ein‐
schraubteil (SW 65), ohne dabei die Position des Sensors relativ zur Markierung zu ver‐
ändern.
8
7
1
2
3
4
5
6
A2977
