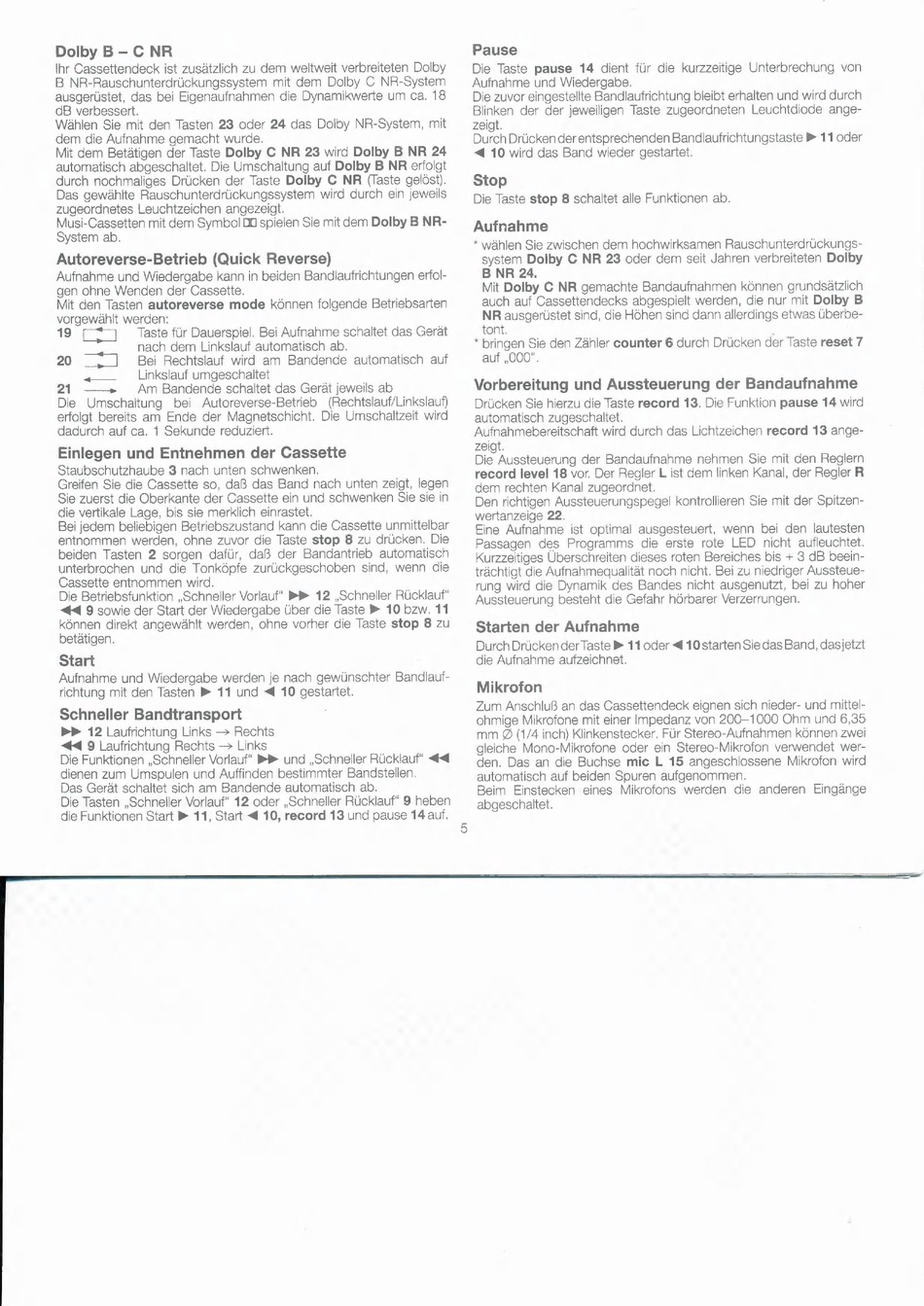

Dual C 818 Bedienungsanleitung Seite 5

Dolby B - C NR
Ihr Cassettendeck ist zusátzlich zu dem weltweit verbreiteten Dolby
B NR-Rauschunterdrückungssystem mit dem Dolby C NR-System
ausgerüstet, das bei Eigenaufnahmen die Dynamikwerte um ca. 18
dB verbessert.
Wählen Sie mit den Tasten 23 oder 24 das Dolby NR-System, mit
dem die Aufnahme gemacht wurde.
Mit dem Betátigen der Taste Dolby C NR 23 wird Dolby B NR 24
automatisch abgeschaltet. Die Umschaltung auf Dolby B NR erfolgt
durch nochmaliges Drücken der Taste Dolby C NR (Taste gelóst).
Das gewáhlte Rauschunterdrückungssystem wird durch ein jeweils
zugeordnetes Leuchtzeichen angezeigt.
Musi-Cassetten mit dem Symbol DO spielen Sie mit dem Dolby B NR-
System ab.
Autoreverse-Betrieb (Quick Reverse)
Aufnahme und Wiedergabe kann in beiden Bandlaufrichtungen erfol-
gen ohne Wenden der Cassette.
Mit den Tasten autoreverse mode kónnen folgende Betriebsarten
vorgewáhlt werden:
19 [7j Taste für Dauerspiel. Bei Aufnahme schaltet das Gerát
nach dem Linkslauf automatisch ab.
20 È Bei Rechtslauf wird am Bandende automatisch auf
< mm Linkslauf umgeschaltet
21 ——» Am Bandende schaltet das Gerät jeweils ab
Die Umschaltung bei Autoreverse-Betrieb (Rechtslauf/Linkslauf)
erfolgt bereits am Ende der Magnetschicht. Die Umschaltzeit wird
dadurch auf ca. 1 Sekunde reduziert.
Einlegen und Entnehmen der Cassette
Staubschutzhaube 3 nach unten schwenken.
Greifen Sie die Cassette so, daB das Band nach unten zeigt, legen
Sie zuerst die Oberkante der Cassette ein und schwenken Sie sie in
die vertikale Lage, bis sie merklich einrastet.
Bei jedem beliebigen Betriebszustand kann die Cassette unmittelbar
entnommen werden, ohne zuvor die Taste stop 8 zu drúcken. Die
beiden Tasten 2 sorgen dafür, daß der Bandantrieb automatisch
unterbrochen und die Tonkópfe zurückgeschoben sind, wenn die
Cassette entnommen wird.
Die Betriebsfunktion „Schneller Vorlauf" >> 12 „Schneller Rücklauf"
<< 9 sowie der Start der Wiedergabe über die Taste > 10 bzw. 11
kónnen direkt angewáhlt werden, ohne vorher die Taste stop 8 zu
betátigen.
Start
Aufnahme und Wiedergabe werden je nach gewünschter Bandlauf-
richtung mit den Tasten >> 11 und «4 10 gestartet.
Schneller Bandtransport
P» 12 Laufrichtung Links + Rechts
<< 9 Laufrichtung Rechts — Links
Die Funktionen „Schneller Vorlauf" Fb und „Schneller Rücklauf" 44
dienen zum Umspulen und Auffinden bestimmter Bandstellen.
Das Gerät schaltet sich am Bandende automatisch ab.
Die Tasten „Schneller Vorlauf" 12 oder „Schneller Rücklauf" 9 heben
die Funktionen Start > 11, Start « 10, record 13 und pause 14 auf.
5
Pause
Die Taste pause 14 dient für die kurzzeitige Unterbrechung von
Aufnahme und Wiedergabe.
Die zuvor eingestellte Bandlaufrichtung bleibt erhalten und wird durch
Blinken der der jeweiligen Taste zugeordneten Leuchtdiode ange-
zeigt.
Durch Drücken der entsprechenden Bandlaufrichtungstaste » 11 oder
< 10 wird das Band wieder gestartet.
Stop
Die Taste stop 8 schaltet alle Funktionen ab.
Aufnahme
* wählen Sie zwischen dem hochwirksamen Rauschunterdrückungs-
system Dolby C NR 23 oder dem seit Jahren verbreiteten Dolby
B NR 24.
Mit Dolby C NR gemachte Bandaufnahmen kónnen grundsátzlich
auch auf Cassettendecks abgespielt werden, die nur mit Dolby B
NR ausgerüstet sind, die Hóhen sind dann allerdings etwas überbe-
tont.
* pringen Sie den Záhler counter 6 durch Drücken der Taste reset 7
auf „000".
Vorbereitung und Aussteuerung der Bandaufnahme
Drücken Sie hierzu die Taste record 13. Die Funktion pause 14 wird
automatisch zugeschaltet.
Aufnahmebereitschaft wird durch das Lichtzeichen record 13 ange-
zeigt.
Die Aussteuerung der Bandaufnahme nehmen Sie mit den Reglem
record level 18 vor. Der Regler L ist dem linken Kanal, der Regler R
dem rechten Kanal zugeordnet.
Den richtigen Aussteuerungspegel kontrollieren Sie mit der Spitzen-
wertanzeige 22.
Eine Aufnahme ist optimal ausgesteuert, wenn bei den lautesten
Passagen des Programms die erste rote LED nicht aufleuchtet.
Kurzzeitiges Überschreiten dieses roten Bereiches bis + 3 dB beein-
tráchtigt die Aufnahmequalitát noch nicht. Bei zu niedriger Aussteue-
rung wird die Dynamik des Bandes nicht ausgenutzt, bei zu hoher
Aussteuerung besteht die Gefahr hórbarer Verzerrungen.
Starten der Aufnahme
Durch Drücken der Taste > 11 oder <4 10 starten Sie das Band, dasjetzt
die Aufnahme aufzeichnet.
Mikrofon
Zum Anschluß an das Cassettendeck eignen sich nieder- und mittel-
ohmige Mikrofone mit einer Impedanz von 200-1000 Ohm und 6,35
mm Ø (1/4 inch) Klinkenstecker. Für Stereo-Aufnahmen können zwei
gleiche Mono-Mikrofone oder ein Stereo-Mikrofon verwendet wer-
den. Das an die Buchse mic L 15 angeschlossene Mikrofon wird
automatisch auf beiden Spuren aufgenommen.
Beim Einstecken eines Mikrofons werden die anderen Eingánge
abgeschaltet.
