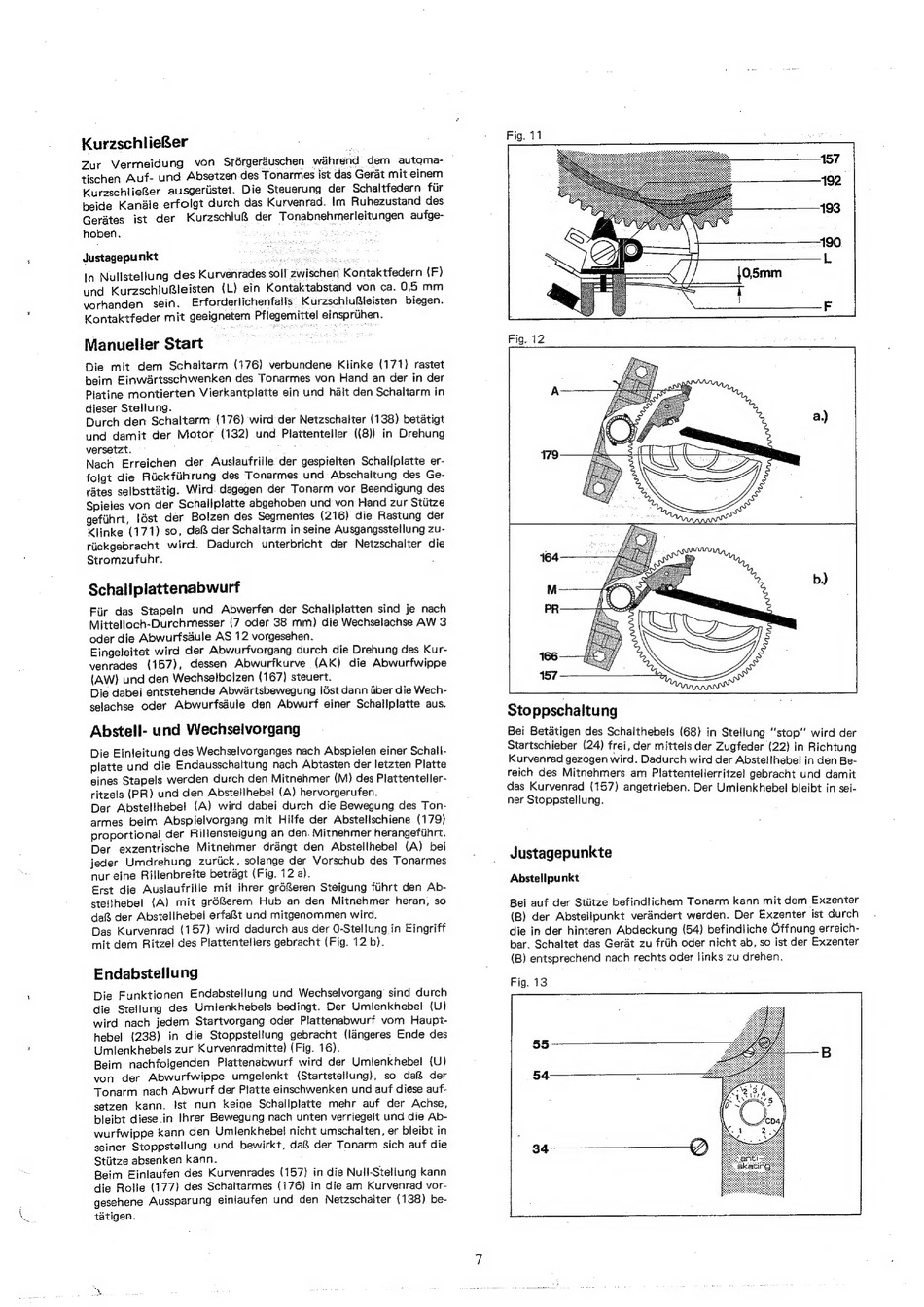

KurzschlieBer
Manueller Start
Endabstellung
Fig. 11
Fig. 12
Stoppschaltu ng
Bei Betatigen des Schalthebels (68) in Stellung "stop" wird der
Startschieber (24) frei, der mittels der Zugfeder (22) in Richtung
Kurvenrad gezogen wird. Dadurch wird der Abstellhebel in den Be-
reich des Mitnehmers am Plattentellerritzel gebracht und damit
das Kurvenrad
(157) angetrieben. Der Umlenkhebel bleibt in sei-
ner Stoppstellung.
Justagepunkte
Abstellpunkt
Fig. 13
