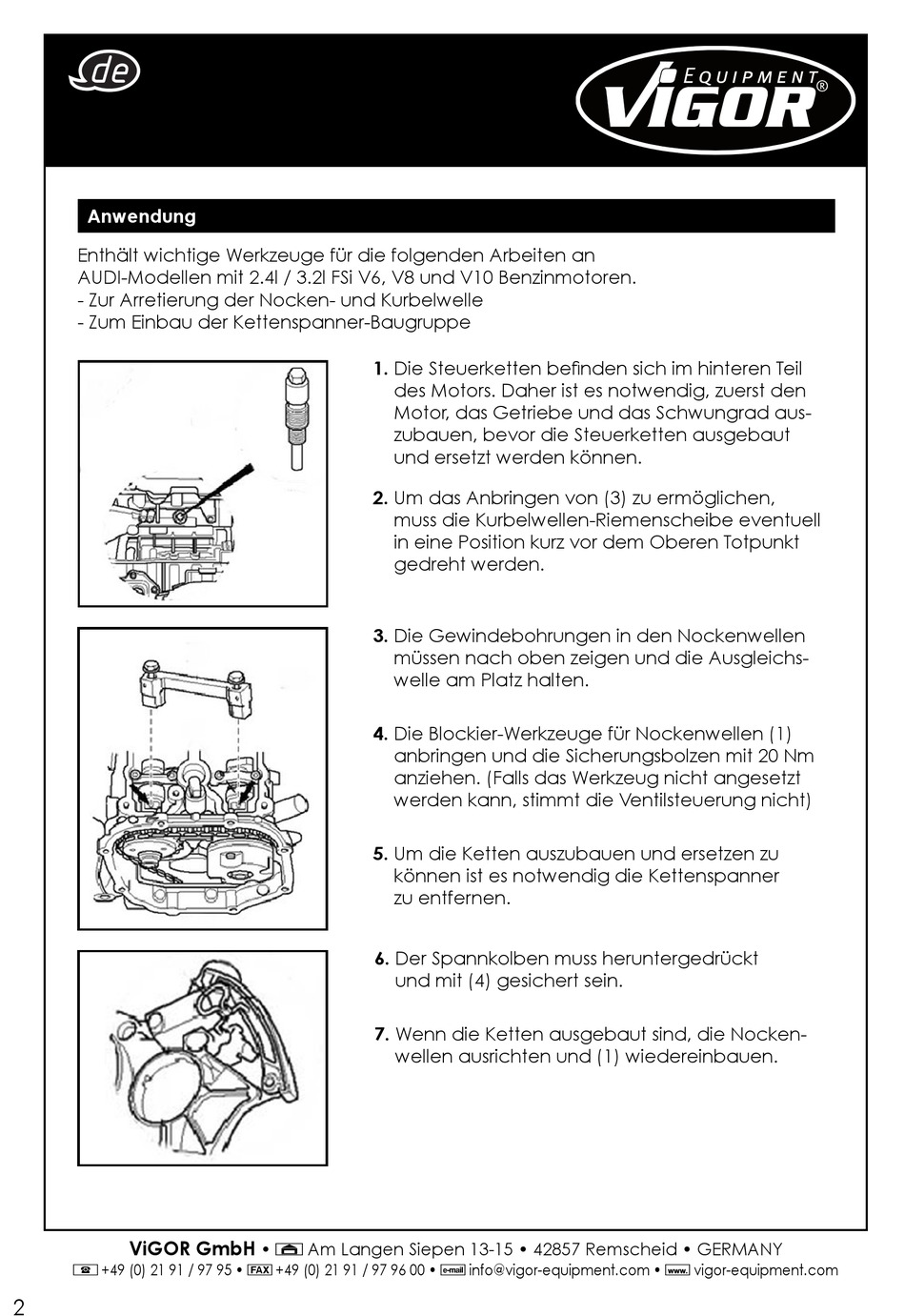

Anwendung
Enthält wichtige Werkzeuge für die folgenden Arbeiten an
AUDI-Modellen mit 2.4l / 3.2l FSi V6, V8 und V10 Benzinmotoren.
- Zur Arretierung der Nocken- und Kurbelwelle
- Zum Einbau der Kettenspanner-Baugruppe
ViGOR GmbH
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] info@vigor-equipment.com • ^ vigor-equipment.com
2
1. Die Steuerketten befi nden sich im hinteren Teil
des Motors. Daher ist es notwendig, zuerst den
Motor, das Getriebe und das Schwungrad aus-
zubauen, bevor die Steuerketten ausgebaut
und ersetzt werden können.
2. Um das Anbringen von (3) zu ermöglichen,
muss die Kurbelwellen-Riemenscheibe eventuell
in eine Position kurz vor dem Oberen Totpunkt
gedreht werden.
3. Die Gewindebohrungen in den Nockenwellen
müssen nach oben zeigen und die Ausgleichs-
welle am Platz halten.
4. Die Blockier-Werkzeuge für Nockenwellen (1)
anbringen und die Sicherungsbolzen mit 20 Nm
anziehen. (Falls das Werkzeug nicht angesetzt
werden kann, stimmt die Ventilsteuerung nicht)
5. Um die Ketten auszubauen und ersetzen zu
können ist es notwendig die Kettenspanner
zu entfernen.
6. Der Spannkolben muss heruntergedrückt
und mit (4) gesichert sein.
7. Wenn die Ketten ausgebaut sind, die Nocken-
wellen ausrichten und (1) wiedereinbauen.
