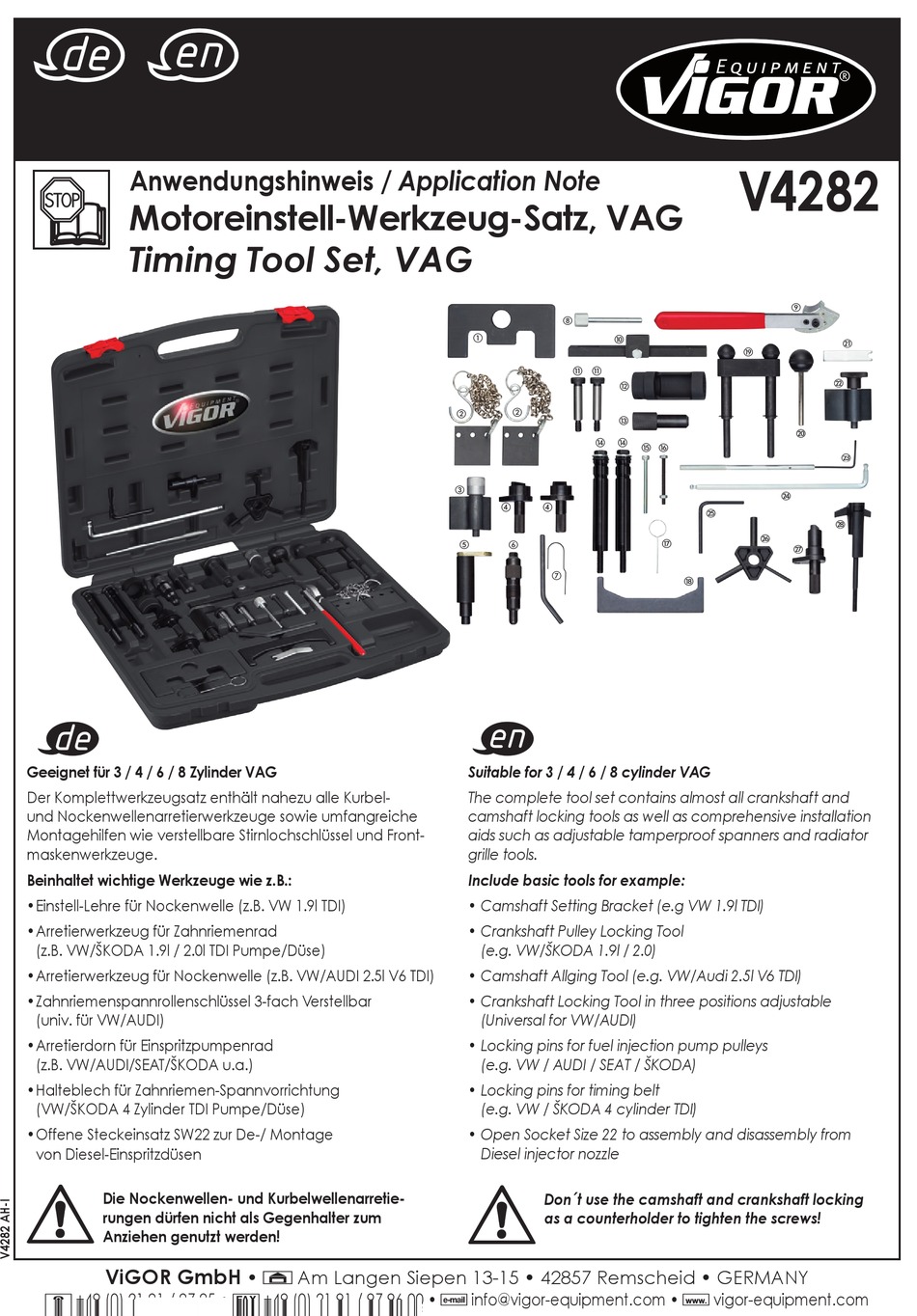

Vigor V4282 Anwendungshinweis

Anwendungshinweis / Application Note
Motoreinstell-Werkzeug-Satz, VAG
Timing Tool Set, VAG
Geeignet für 3 / 4 / 6 / 8 Zylinder VAG
Der Komplettwerkzeugsatz enthält nahezu alle Kurbel-
und Nockenwellenarretierwerkzeuge sowie umfangreiche
Montagehilfen wie verstellbare Stirnlochschlüssel und Front-
maskenwerkzeuge.
Beinhaltet wichtige Werkzeuge wie z.B.:
• Einstell-Lehre für Nockenwelle (z.B. VW 1.9l TDI)
• Arretierwerkzeug für Zahnriemenrad
(z.B. VW/ŠKODA 1.9l / 2.0l TDI Pumpe/Düse)
• Arretierwerkzeug für Nockenwelle (z.B. VW/AUDI 2.5l V6 TDI)
• Zahnriemenspannrollenschlüssel 3-fach Verstellbar
(univ. für VW/AUDI)
• Arretierdorn für Einspritzpumpenrad
(z.B. VW/AUDI/SEAT/ŠKODA u.a.)
• Halteblech für Zahnriemen-Spannvorrichtung
(VW/ŠKODA 4 Zylinder TDI Pumpe/Düse)
• Offene Steckeinsatz SW22 zur De-/ Montage
von Diesel-Einspritzdüsen
Die Nockenwellen- und Kurbelwellenarretie-
rungen dürfen nicht als Gegenhalter zum
Anziehen genutzt werden!
ViGOR GmbH
[ +49 (0) 21 91 / 97 95 • \ +49 (0) 21 91 / 97 96 00 • ] info@vigor-equipment.com • ^ vigor-equipment.com
• ; Am Langen Siepen 13-15 • 42857 Remscheid • GERMANY
Suitable for 3 / 4 / 6 / 8 cylinder VAG
The complete tool set contains almost all crankshaft and
camshaft locking tools as well as comprehensive installation
aids such as adjustable tamperproof spanners and radiator
grille tools.
Include basic tools for example:
• Camshaft Setting Bracket (e.g VW 1.9l TDI)
• Crankshaft Pulley Locking Tool
(e.g. VW/ŠKODA 1.9l / 2.0)
• Camshaft Allging Tool (e.g. VW/Audi 2.5l V6 TDI)
• Crankshaft Locking Tool in three positions adjustable
(Universal for VW/AUDI)
• Locking pins for fuel injection pump pulleys
(e.g. VW / AUDI / SEAT / ŠKODA)
• Locking pins for timing belt
(e.g. VW / ŠKODA 4 cylinder TDI)
• Open Socket Size 22 to assembly and disassembly from
Diesel injector nozzle
Don´t use the camshaft and crankshaft locking
as a counterholder to tighten the screws!
V4282
