Qlima PGW312 Gebrauchsanweisung
  1. Anleitungen
  2. Marken
  3. Qlima Anleitungen
  4. Außenheizungen
  5. PGW312
  6. Gebrauchsanweisung
Qlima PGW312 Gebrauchsanweisung

Qlima PGW312 Gebrauchsanweisung

Vorschau ausblenden Andere Handbücher für PGW312:

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 6

Quicklinks

Diese Anleitung herunterladen
2
5
3
4
>
u
1
9
y
PGW312
GEBRAUCHSANWEISUNG
INSTRUCCIONES DE USO
MANUEL D'UTILISATION
OPERATING MANUAL
ISTRUZIONI D'USO
BRUKSANVISNING
GEBRUIKSAANWIJZING
MANUAL DE INSTRUÇÕES
NAVODILA ZA UPORABO
6
18
28
38
48
58
68
78
88

Werbung

loading

Verwandte Anleitungen für Qlima PGW312

Inhaltszusammenfassung für Qlima PGW312

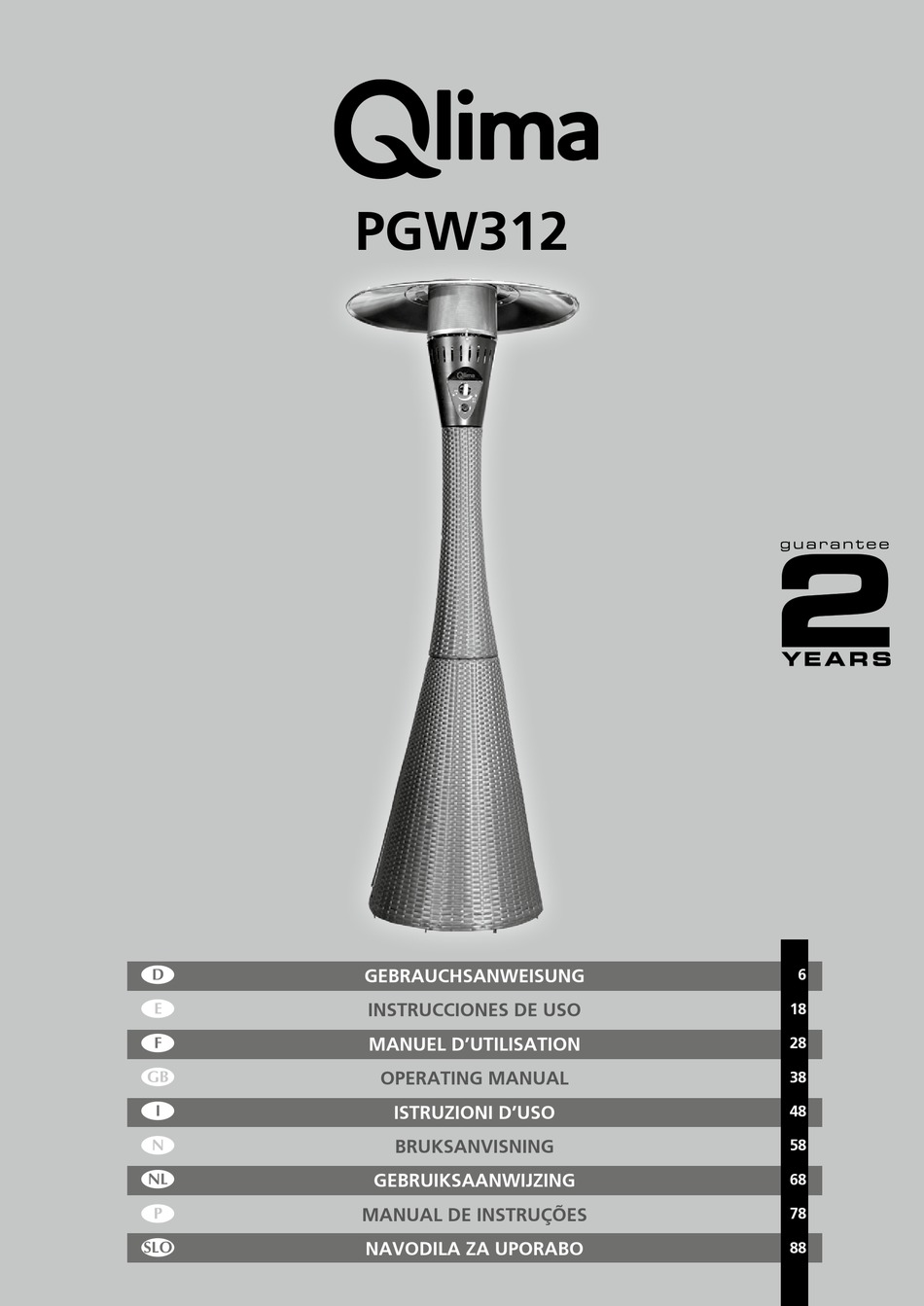

  • Seite 1 PGW312 GEBRAUCHSANWEISUNG INSTRUCCIONES DE USO MANUEL D’UTILISATION OPERATING MANUAL ISTRUZIONI D’USO > BRUKSANVISNING GEBRUIKSAANWIJZING MANUAL DE INSTRUÇÕES NAVODILA ZA UPORABO...
