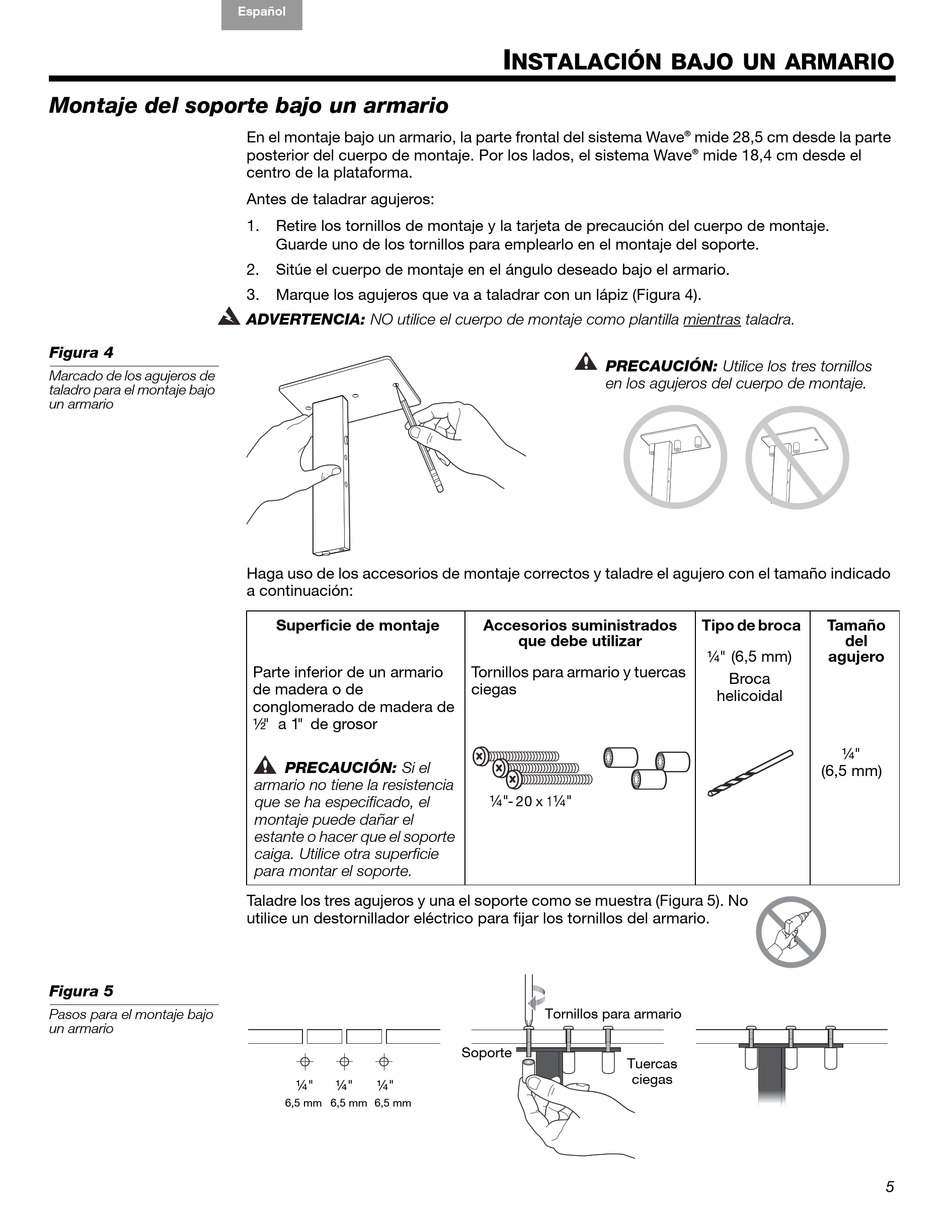

Montaje del soporte bajo un armario
Figura 4
Marcado de los agujeros de
taladro para el montaje bajo
un armario
Figura 5
Pasos para el montaje bajo
un armario
Español
Français
Italiano
En el montaje bajo un armario, la parte frontal del sistema Wave
posterior del cuerpo de montaje. Por los lados, el sistema Wave
centro de la plataforma.
Antes de taladrar agujeros:
1. Retire los tornillos de montaje y la tarjeta de precaución del cuerpo de montaje. !
Guarde uno de los tornillos para emplearlo en el montaje del soporte.
2. Sitúe el cuerpo de montaje en el ángulo deseado bajo el armario.
3. Marque los agujeros que va a taladrar con un lápiz (Figura 4).
ADVERTENCIA: NO utilice el cuerpo de montaje como plantilla mientras taladra.
Haga uso de los accesorios de montaje correctos y taladre el agujero con el tamaño indicado
a continuación:
Superficie de montaje
Parte inferior de un armario
de madera o de
conglomerado de madera de
½" a 1" de grosor
PRECAUCIÓN: Si el
armario no tiene la resistencia
que se ha especificado, el
montaje puede dañar el
estante o hacer que el soporte
caiga. Utilice otra superficie
para montar el soporte.
Taladre los tres agujeros y una el soporte como se muestra (Figura 5). No
utilice un destornillador eléctrico para fijar los tornillos del armario.
¼"
¼"
¼"
6,5 mm 6,5 mm 6,5 mm
Nederlands
Thai
I
NSTALACIÓN BAJO UN ARMARIO
PRECAUCIÓN: Utilice los tres tornillos
en los agujeros del cuerpo de montaje.
Accesorios suministrados
que debe utilizar
Tornillos para armario y tuercas
ciegas
¼"
¼"
- 20 x 1
Tornillos para armario
Soporte
Tuercas
ciegas
S. Chin
Arabic
®
mide 28,5 cm desde la parte
®
mide 18,4 cm desde el
Tipo de broca
Tamaño
del
¼" (6,5 mm)
agujero
Broca
helicoidal
¼"
(6,5 mm)
5
