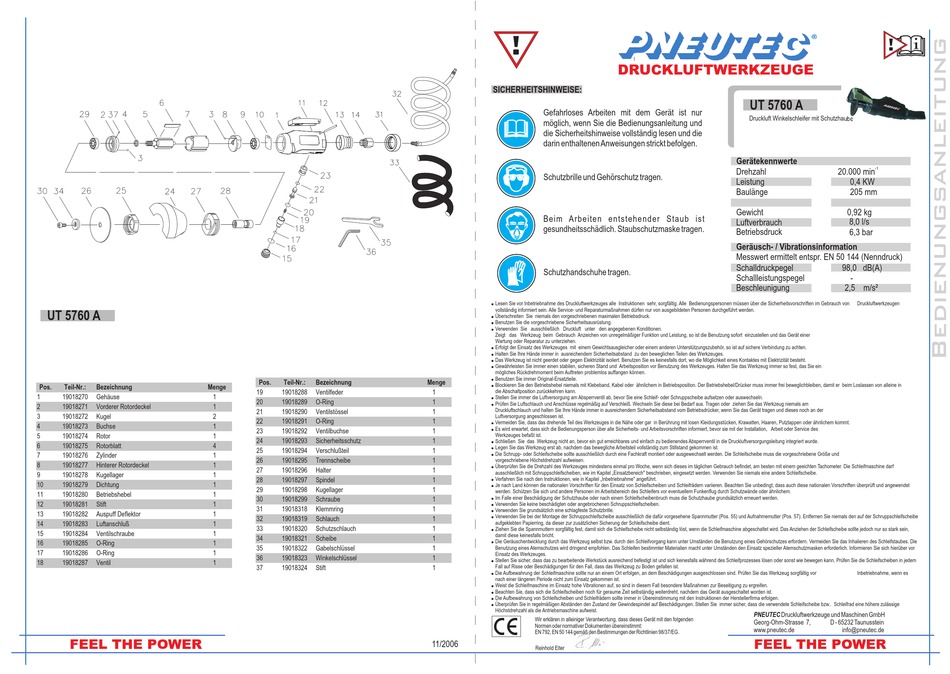

Pneutec UT 5760 A Kurzanleitung

UT 5760 A
Pos. Teil-Nr.: Bezeichnung Menge
1 19018270 Gehäuse 1
2 19018271 Vorderer Rotordeckel 1
3 19018272 Kugel 2
4 19018273 Buchse 1
5 19018274 Rotor 1
6 19018275 Rotorblatt 4
7 19018276 Zylinder 1
8 19018277 Hinterer Rotordeckel 1
9 19018278 Kugellager 1
10 19018279 Dichtung 1
11 19018280 Betriebshebel 1
12 19018281 Stift 1
13 19018282 Auspuff Deflektor 1
14 19018283 Luftanschluß 1
15 19018284 Ventilschraube 1
16 19018285 O-Ring 1
17 19018286 O-Ring 1
18 19018287 Ventil 1
FEEL THE POWER
Pos. Teil-Nr.: Bezeichnung Menge
19 19018288 Ventilfeder 1
20 19018289 O-Ring 1
21 19018290 Ventilstössel 1
22 19018291 O-Ring 1
23 19018292 Ventilbuchse 1
24 19018293 Sicherheitsschutz 1
25 19018294 Verschlußteil 1
26 19018295 Trennscheibe 1
27 19018296 Halter 1
28 19018297 Spindel 1
29 19018298 Kugellager 1
30 19018299 Schraube 1
31 19018318 Klemmring 1
32 19018319 Schlauch 1
33 19018320 Schutzschlauch 1
34 19018321 Scheibe 1
35 19018322 Gabelschlüssel 1
36 19018323 Winkelschlüssel 1
37 19018324 Stift 1
11/2006
!
DRUCKLUFTWERKZEUGE
SICHERHEITSHINWEISE:
Gefahrloses Arbeiten mit dem Gerät ist nur
möglich, wenn Sie die Bedienungsanleitung und
die Sicherheitshinweise vollständig lesen und die
darin enthaltenen Anweisungen strickt befolgen.
Schutzbrille und Gehörschutz tragen.
Beim Arbeiten entstehender Staub ist
gesundheitsschädlich. Staubschutzmaske tragen.
Schutzhandschuhe tragen.
Lesen Sie vor Inbetriebnahme des Druckluftwerkzeuges alle Instruktionen sehr, sorgfältig. Alle Bedienungspersonen müssen über die Sicherheitsvorschriften im Gebrauch von
vollständig informiert sein. Alle Service- und Reparaturmaßnahmen dürfen nur von ausgebildeten Personen durchgeführt werden.
Überschreiten Sie niemals den vorgeschriebenen maximalen Betriebsdruck.
Benutzen Sie die vorgeschriebene Sicherheitsausrüstung.
Verwenden Sie ausschließlich Druckluft unter den angegebenen Konditionen.
Zeigt das Werkzeug beim Gebrauch Anzeichen von unregelmäßiger Funktion und Leistung, so ist die Benutzung sofort einzustellen und das Gerät einer
Wartung oder Reparatur zu unterziehen.
Erfolgt der Einsatz des Werkzeuges mit einem Gewichtsausgleicher oder einem anderen Unterstützungszubehör, so ist auf sichere Verbindung zu achten.
Halten Sie Ihre Hände immer in ausreichendem Sicherheitsabstand zu den beweglichen Teilen des Werkzeuges.
Das Werkzeug ist nicht geerdet oder gegen Elektrizität isoliert. Benutzen Sie es keinesfalls dort, wo die Möglichkeit eines Kontaktes mit Elektrizität besteht.
Gewährleisten Sie immer einen stabilen, sicheren Stand und Arbeitsposition vor Benutzung des Werkzeuges. Halten Sie das Werkzeug immer so fest, das Sie ein
mögliches Rückdrehmoment beim Auftreten problemlos auffangen können.
Benutzen Sie immer Original-Ersatzteile.
Blockieren Sie den Betriebshebel niemals mit Klebeband, Kabel oder ähnlichem in Betriebsposition. Der Betriebshebel/Drücker muss immer frei beweglichbleiben, damit er beim Loslassen von alleine in
die Abschaltposition zurückkehren kann.
Stellen Sie immer die Luftversorgung am Absperrventil ab, bevor Sie eine Schleif- oder Schruppscheibe aufsetzen oder auswechseln.
Prüfen Sie Luftschlauch und Anschlüsse regelmäßig auf Verschleiß. Wechseln Sie diese bei Bedarf aus. Tragen oder ziehen Sie das Werkzeug niemals am
Druckluftschlauch und halten Sie Ihre Hände immer in ausreichendem Sicherheitsabstand vom Betriebsdrücker, wenn Sie das Gerät tragen und dieses noch an der
Luftversorgung angeschlossen ist.
Vermeiden Sie, dass das drehende Teil des Werkzeuges in die Nähe oder gar in Berührung mit losen Kleidungsstücken, Krawatten, Haaren, Putzlappen oder ähnlichem kommt.
Es wird erwartet, dass sich die Bedienungsperson über alle Sicherheits- und Arbeitsvorschriften informiert, bevor sie mit der Installation, Arbeit oder Service des
Werkzeuges befaßt ist.
Schließen Sie das Werkzeug nicht an, bevor ein gut erreichbares und einfach zu bedienendes Absperrventil in die Druckluftversorgungsleitung integriert wurde.
Legen Sie das Werkzeug erst ab, nachdem das bewegliche Arbeitsteil vollständig zum Stillstand gekommen ist.
Die Schrupp- oder Schleifscheibe sollte ausschließlich durch eine Fachkraft montiert oder ausgewechselt werden. Die Schleifscheibe muss die vorgeschriebene Größe und
vorgeschriebene Höchstdrehzahl aufweisen.
Überprüfen Sie die Drehzahl des Werkzeuges mindestens einmal pro Woche, wenn sich dieses im täglichen Gebrauch befindet, am besten mit einem geeichten Tachometer. Die Schleifmaschine darf
ausschließlich mit Schruppschleifscheiben, wie im Kapitel „Einsatzbereich" beschrieben, eingesetzt werden. Verwenden Sie niemals eine andere Schleifscheibe.
Verfahren Sie nach den Instruktionen, wie in Kapitel „Inbetriebnahme" angeführt.
Je nach Land können die nationalen Vorschriften für den Einsatz von Schleifscheiben und Schleifrädern variieren. Beachten Sie unbedingt, dass auch diese nationalen Vorschriften überprüft und angewendet
werden. Schützen Sie sich und andere Personen im Arbeitsbereich des Schleifers vor eventuellem Funkenflug durch Schutzwände oder ähnlichem.
Im Falle einer Beschädigung der Schutzhaube oder nach einem Schleifscheibenbruch muss die Schutzhaube grundsätzlich erneuert werden.
Verwenden Sie keine beschädigten oder angebrochenen Schruppschleifscheiben.
Verwenden Sie grundsätzlich eine schlagfeste Schutzbrille.
Verwenden Sie bei der Montage der Schruppschleifscheibe ausschließlich die dafür vorgesehene Spannmutter (Pos. 55) und Aufnahmemutter (Pos. 57). Entfernen Sie niemals den auf der Schruppschleifscheibe
aufgeklebten Papierring, da dieser zur zusätzlichen Sicherung der Schleifscheibe dient.
Ziehen Sie die Spannmuttern sorgfältig fest, damit sich die Schleifscheibe nicht selbständig löst, wenn die Schleifmaschine abgeschaltet wird. Das Anziehen der Schleifscheibe sollte jedoch nur so stark sein,
damit diese keinesfalls bricht.
Die Geräuschentwicklung durch das Werkzeug selbst bzw. durch den Schleifvorgang kann unter Umständen die Benutzung eines Gehörschutzes erfordern. Vermeiden Sie das Inhalieren des Schleifstaubes. Die
Benutzung eines Atemschutzes wird dringend empfohlen. Das Schleifen bestimmter Materialien macht unter Umständen den Einsatz spezieller Atemschutzmasken erforderlich. Informieren Sie sich hierüber vor
Einsatz des Werkzeuges.
Stellen Sie sicher, dass das zu bearbeitende Werkstück ausreichend befestigt ist und sich keinesfalls während des Schleifprozesses lösen oder sonst wie bewegen kann. Prüfen Sie die Schleifscheiben in jedem
Fall auf Risse oder Beschädigungen für den Fall, dass das Werkzeug zu Boden gefallen ist.
Die Aufbewahrung der Schleifmaschine sollte nur an einem Ort erfolgen, an dem Beschädigungen ausgeschlossen sind. Prüfen Sie das Werkzeug sorgfältig vor
nach einer längeren Periode nicht zum Einsatz gekommen ist.
Weist die Schleifmaschine im Einsatz hohe Vibrationen auf, so sind in diesem Fall besondere Maßnahmen zur Beseitigung zu ergreifen.
Beachten Sie, dass sich die Schleifscheiben noch für geraume Zeit selbständig weiterdreht, nachdem das Gerät ausgeschaltet worden ist.
Die Aufbewahrung von Schleifscheiben und Schleifrädern sollte immer in Übereinstimmung mit den Instruktionen der Herstellerfirma erfolgen.
Überprüfen Sie in regelmäßigen Abständen den Zustand der Gewindespindel auf Beschädigungen. Stellen Sie immer sicher, dass die verwendete Schleifscheibe bzw.. Schleifrad eine höhere zulässige
Höchstdrehzahl als die Antriebsmaschine aufweist.
Wir erklären in alleiniger Verantwortung, dass dieses Gerät mit den folgenden
Normen oder normativer Dokumenten übereinstimmt:
EN 792, EN 50 144 gemäß den Bestimmungen der Richtlinien 98/37/EG.
Reinhold Elter
!
i
UT 5760 A
Druckluft Winkelschleifer mit Schutzhaube
Gerätekennwerte
-1
Drehzahl 20.000 min
Leistung 0,4 KW
Baulänge 205 mm
Gewicht 0,92 kg
8,0 l/s
Luftverbrauch
Betriebsdruck 6,3 bar
Geräusch- / Vibrationsinformation
Messwert ermittelt entspr. EN 50 144 (Nenndruck)
Schalldruckpegel 98,0 dB(A)
Schallleistungspegel -
Beschleunigung 2,5 m/s²
Druckluftwerkzeugen
Inbetriebnahme, wenn es
