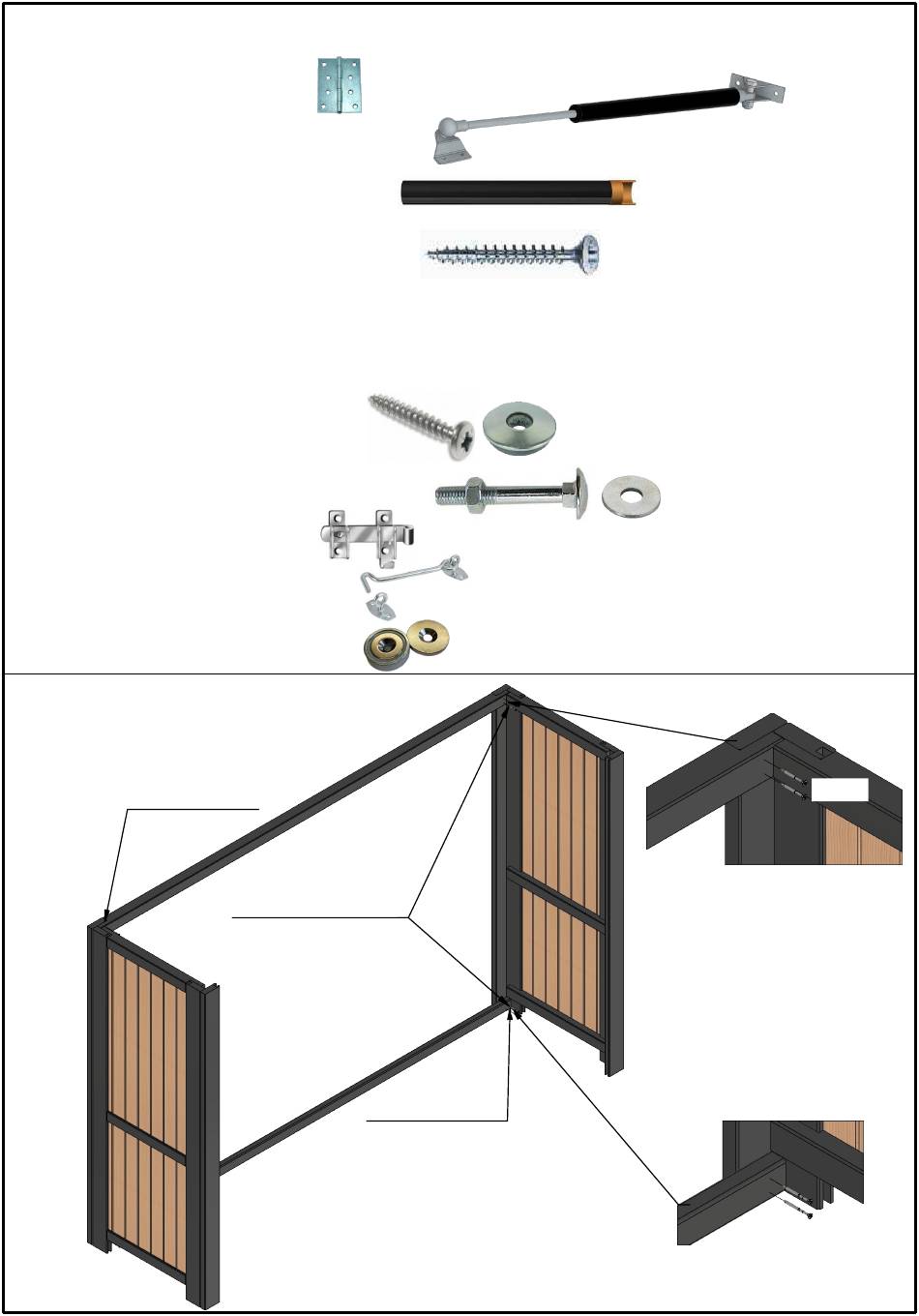

Montageteileliste:
Z1 16x Lappenband 72x100
Z2 2x Gasdruckdämpfer mit Befestigung
Z3 1x Blockierrohr für Dämpfer Z2
Z4 52x Senkkopf-Holzschraube 3,5x25
Z5 212x Senkkopf-Holzschraube 3,5x35
Z6 16x Senkkopf-Holzschraube 4,5x50
Z7 26x Senkkopf-Holzschraube 4,5x60
Z8 4x Senkkopf-Holzschraube 4,5x70
Z9 10x Senkkopf-Holzschraube 4,5x80
Z10 28x Pan-Head Schraube 4x30
Z11 28x Dichtscheibe 14x4
Z12 2x Schloßschraube mit Mutter M8x90
Z13 2x Beilagscheibe M8
Z14 1x Schlagladenüberwurf
Z15 2x Sturmhaken auf Platte
Z16 2x Magnet mit Metallscheibe
1.
oben bündig!
A
692459
692484
692483
691115
691112
691107
691106
691104
691102
691168
692320
692110
692310
692476
692468
692440
C
n
vorbohren
3mm
D
unten bündig!
B
Z7
2x
Z8
2x
Seite 3/19
