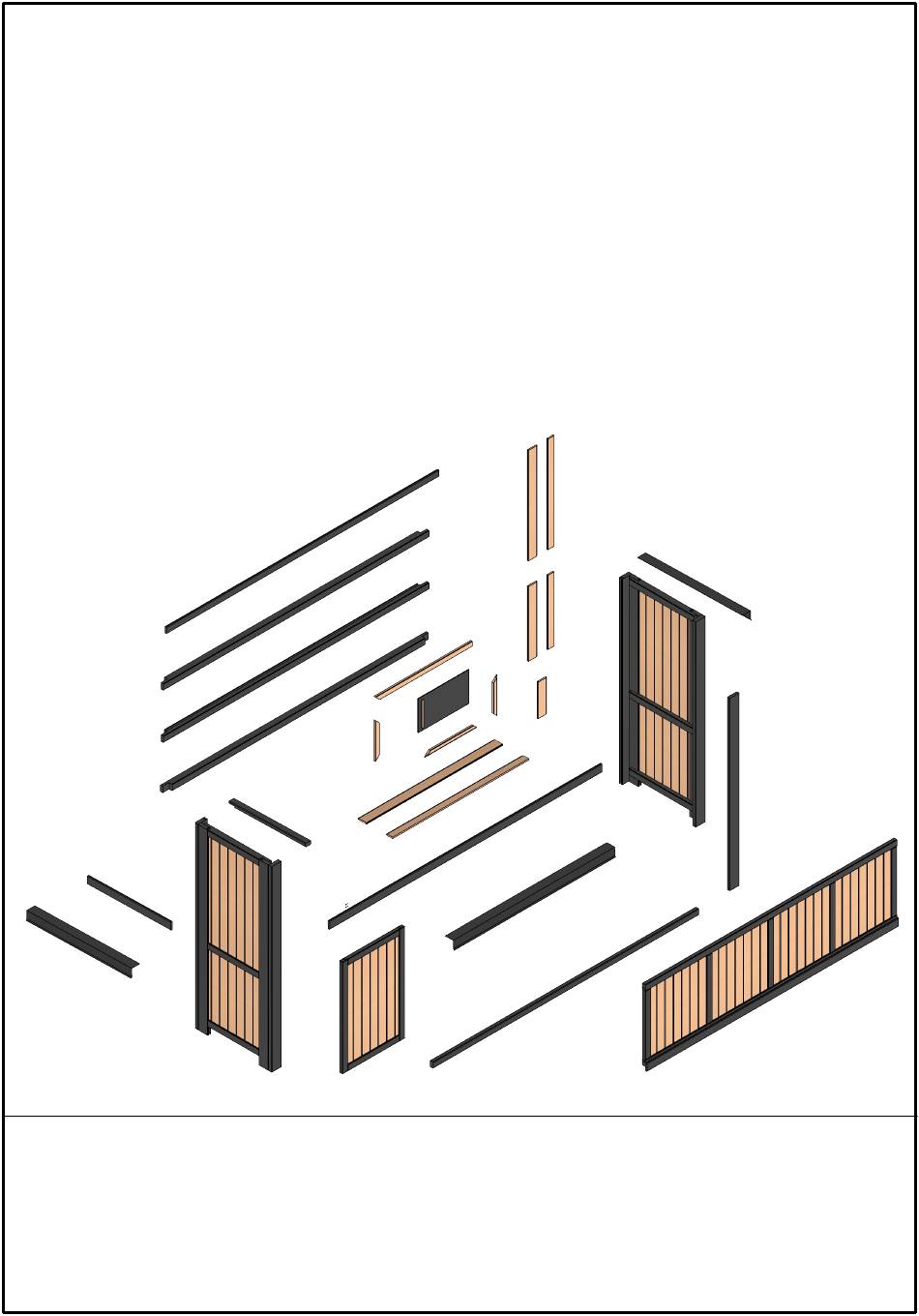

Bauteileliste:
A 1x Seite links
558161
B 1x Seite rechts
558162
C 1x Strebe vorne oben 70x70x3288
D 1x Strebe vorne unten 40x68x3288
E 2x Anschlag links/rechts 30x120x2060
F 2x Strebe hinten oben/unten 70x70x3288
G 1x Strebe hinten mittig 70x70x3288
H 24x Rückwandbrett 16x112x1185
I 1x Rückwandbrett 16x80x1185
J 12x Rückwandbrett 16x112x392
K 30x Rückwandbrett 16x112x800
L 1x Rückwandbrett 16x80x800
M 1x Schiebefenster mit Griff 16x630x365
N 2x Fensterrahmen 24x55x1200
O 1x Fensterrahmen 24x55x440
W
F
G
C
A
V
AL2
Zur Montage werden benötigt:
-
3 Personen
-
Gliedermaßstab und Bleistift
-
Akku- oder Elektroschrauber mit Biteinsätzen und Bohrern
-
Schraubzwingen / Hammer
-
Stütze ca. 2m
-
Bitumenkleber
577008
573976
573973
577007
551497
551560
551500
551499
551559
552162
552161
O
T
Y
X
U
R
P 2x Abdeckrahmen 24x55x644
Q 2x Abdeckrahmen 24x55x440
R 4x Tür 40x773x1200
S 1x Klappe 40x875x3114
T 5x Dachsparren 40x68x950
U 1x Blende vorne 20x92x3370
577006
V 2x Blende seitlich 20x92x1030
W 1x Blende hinten 20x75x3370
X 2x Dachbretter vorne 16x80x1685
Y 18x Dachbretter 16x112x1685
AL1 2x Ortgangsblech 100x103x2000
AL2 1x Ortgangsblech links 100x103x1300
AL3 1x Ortgangsblech rechts 100x103x1300
591298/551018
Bitumendichtbahn 3,33m, Breite 1 m
I
H
L
K
N
Q
J
M
P
AL1
D
558163
558164
573975
B
AL3
E
S
552164
552163
572035
572035
572033
551561
551496
591415
591416
591416
692228
