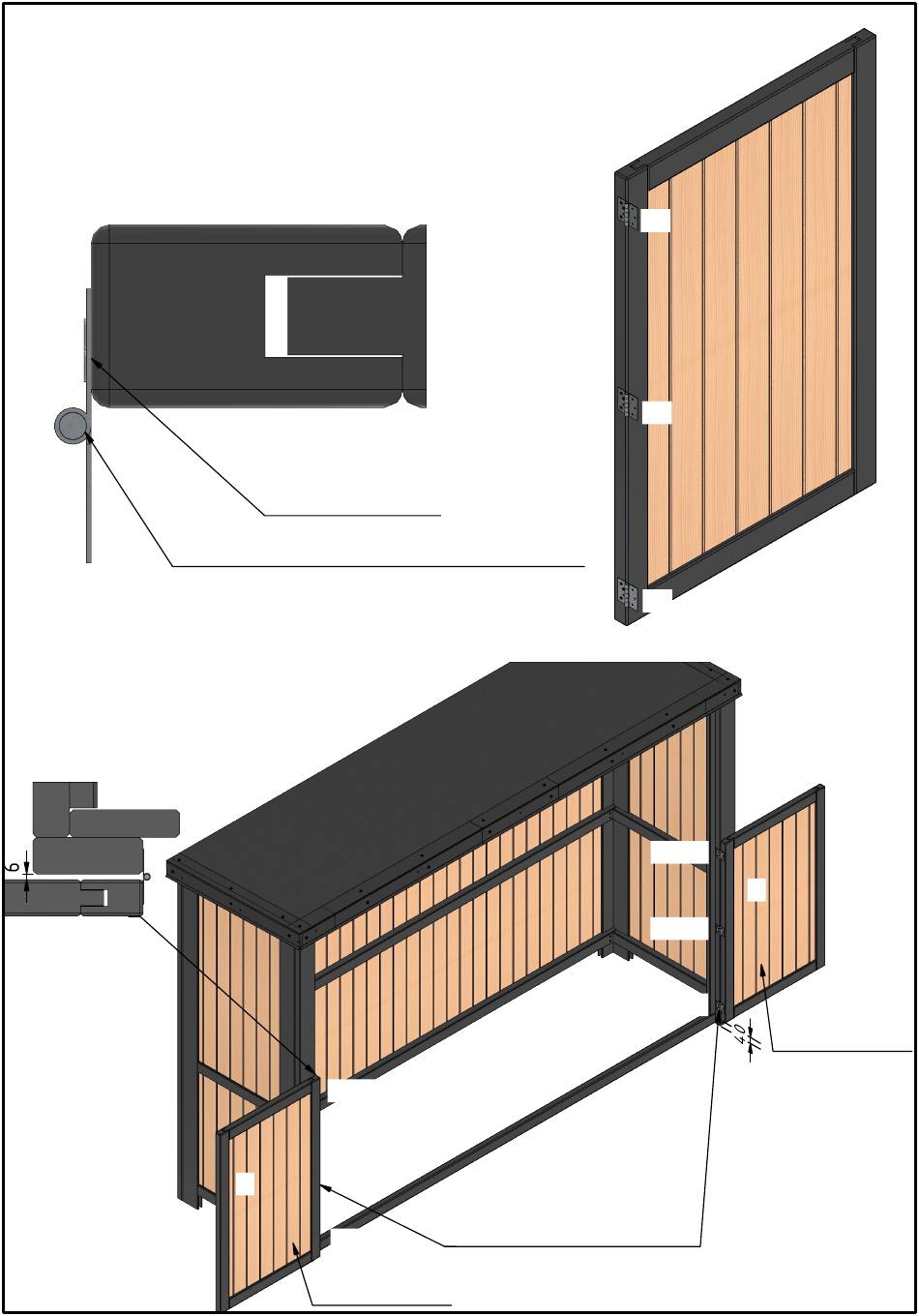

ACHTUNG:
20.
bei den Türen (R) gibt es eine "Montageseite",
hier sind Klammern zu sehen!
Diese Seiten sollten nach der Montage nach innen zeigen!
4x
Deshalb je 2 Türen mit der Scharnierolle
auf der "Sichtseite" und
"Montageseite" montieren!
Scharnierrolle muss vor der Türe liegen!
21.
Türen (R) mit
Schraubzwingen
fixieren!
Z5
4x
n
vorbohren
2mm
Z5
4x
Z5
4x
R
Z5
4x
Montageseite
n
vorbohren
2mm
Scharnierrolle muss vor
dem Anschlag (E) liegen!
R
Z1
Z1
Z1
Z5
4x
R
Z5
4x
Z5
4x
Montageseite
Seite 13/19
