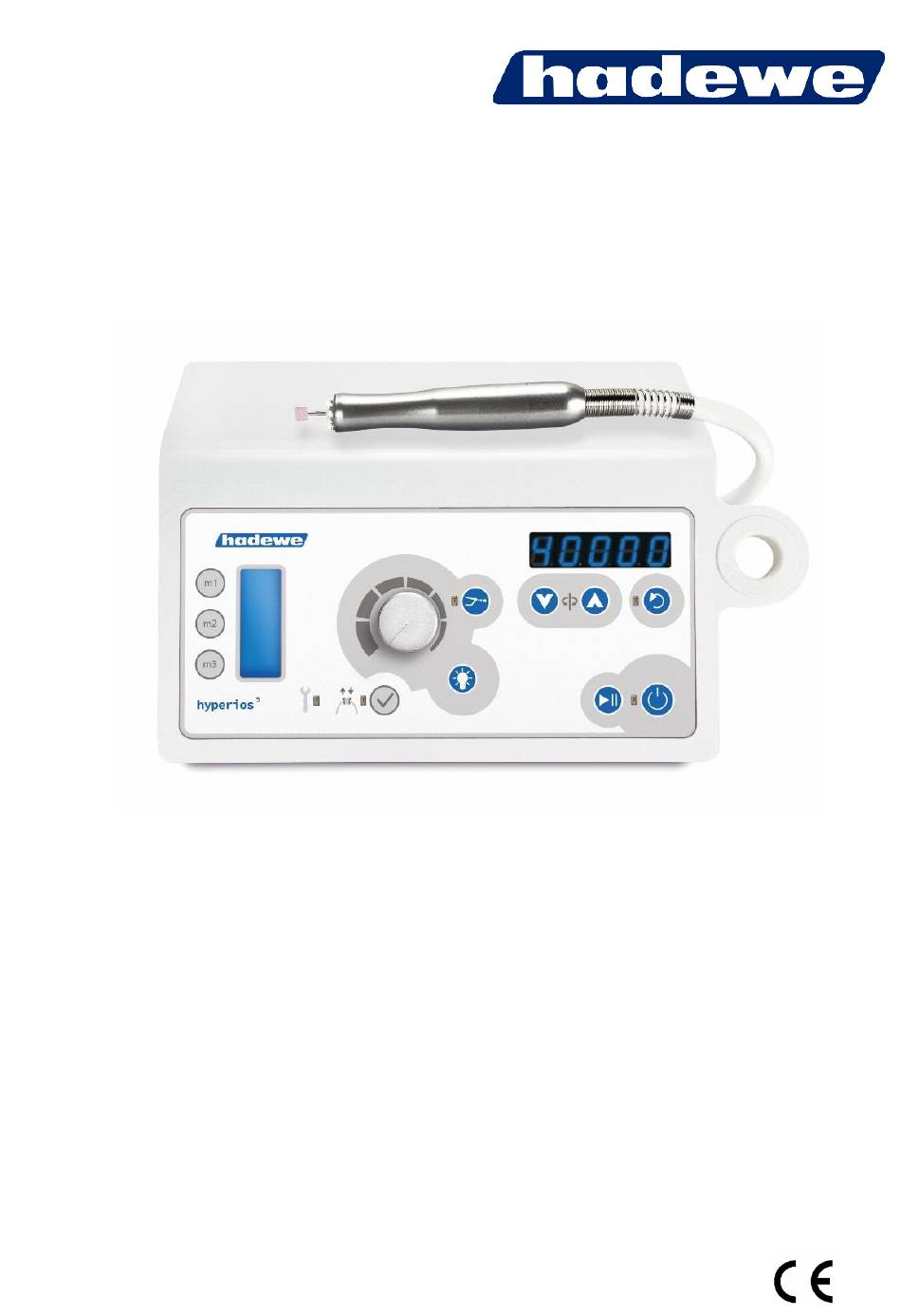

- Seite 1 Gebrauchsanleitung Fußpflegegerät Hyperios Chrome Artikel 0588 FB 04-445, Rev. 2 letzte Änderung: 28.11.2023...
- Seite 2 Inhaltsverzeichnis Vorwort Sicherheitshinweise Reinigung und Desinfektion Bedienelemente Vor dem Gebrauch Anwendungsbereich Inbetriebnahme Gebrauch Bedienschritte Haltung bei der Bearbeitung Sprayflüssigkeit einfüllen Fräser einspannen Drehzahl einstellen Speichertasten m1, m2, m3 Spray Trocknen/Fräserwechsel Fußschalter Wartung und Pflege Wasserdichtung Wasserfilter Reinigungsfunktion Spannzange reinigen Übersicht Wartungen Handhabungshinweise Fehlersuche Technische Daten...
- Seite 3 Vorwort Mit dem Fußpflegegerät Hyperios Chrome haben Sie ein Produkt erworben, das den aktuellsten Stand der Technik darstellt und nach strengen Qualitätskriterien hergestellt wurde. Da wir unsere Produkte ständig weiterentwickeln, ist es möglich, dass die Bilder und Zeichnungen in diesem Dokument leicht von dem Produkt abweichen, das Sie er- worben haben.
- Seite 4 Sicherheitshinweise Das Gerät ist nur von Personen zu benutzen, die mit der Funktion und Arbeitsweise des Ge- räts vertraut sind. Die Installation des Arbeitsraumes muss den einschlägigen Bestimmungen entsprechen. Stellen Sie das Gerät so auf, dass die Lüftungs- schlitze nicht verdeckt sind und die Abluft gut entweichen kann.
- Seite 5 Sicherheitshinweise Kontrollieren Sie regelmäßig die Kabel auf Be- schädigungen und lassen Sie diese ggf. von ei- ner Fachwerkstatt ersetzen. Achten Sie darauf, dass Ihre Haare während des Arbeitens mit dem Gerät nicht von den ro- tierenden Teilen erfasst werden können. Tragen Sie ggf.
- Seite 6 Sicherheitshinweise anderer Sprayflüssigkeit stets die Herstelleran- gabe, ob der Einsatz möglich ist. Verwenden Sie nie Leitungswasser (Verkalkungsge- fahr!) oder brennbare bzw. explosionsfähige Flüssigkeiten, wie z.B. Alkohol. Bei der Ver- wendung von Alkohol oder anderen brennbaren Flüssigkeiten besteht Brand- oder Explosions- gefahr.
- Seite 7 Sicherheitshinweise • deren Werkzeugschaft verbogen ist. Es ist vor dem Betrieb des Geräts zu gewähr- leisten, dass • sich das Werkzeug weit genug in die Spann- zange schieben lässt (ggf. Prüfung mit Prüf- stift und Reinigung durchführen), • das Werkzeug beim Einspannen nicht ver- kantet, •...
- Seite 8 Sicherheitshinweise von acht (8) Jahren und von Personen mit ein- geschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Er- fahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwie- sen wurden und die daraus resultierenden Ge- fahren verstanden haben.
- Seite 9 Reinigung und Desinfektion Das Gerät ist für den Einsatz von rotierenden Instrumenten bestimmt, die beim bestimmungsgemäßen Gebrauch die Haut oder Schleimhaut nicht durchdringen, unbeabsichtigt aber dennoch Verletzungen verursachen können. Für diesen Einsatz- zweck sind auch die folgenden Reinigungs- und Desinfektionsver- fahren ausgelegt.
- Seite 10 Bedienelemente 9 10 11 12 14 15 Spraymenge einstellen Spraystrahl ein-/ausschalten (Reinigungsfunktion im Standby) Drehzahl verringern Drehzahl erhöhen Drehzahlanzeige LED leuchtet im Linkslauf Drehrichtung ändern m1, m2, m3: Speichertasten für Drehzahl LED leuchtet, wenn Wartung bei Servicewerkstatt fällig ist 10 LED leuchtet, wenn Wasserdichtung gewechselt werden muss 11 Taste zum Zurücksetzen der Meldung „Wasserdichtung wechseln“...
- Seite 11 Vor dem Gebrauch Bitte lesen Sie diese Gebrauchsan- unbeabsichtigt aber den- weisung vor dem ersten Betrieb noch Verletzungen verur- komplett durch. Beachten Sie be- sachen können. sonders die Sicherheitshinweise. Bewahren Sie die Gebrauchsanwei- Achtung: Im Fußpflegebe- sung gut auf. reich muss mit Spray ge- arbeitet werden.
- Seite 12 Vor dem Gebrauch Nehmen Sie das Handstück in die Hand. Zum Starten des Handstücks und des Sprays drücken Sie die Taste (13). Bild: Arbeitsplatz aus der Vogelperspektive Sofern Sie über einen Fußschalter verfügen, stecken Sie den Stecker des Fußschalters in die Buchse rechts am Gerät mit dem Symbol Vergewissern Sie sich, dass sich Sprayflüssigkeit im Behälter befin-...
- Seite 13 Gebrauch Nachdem Drehzahl Spray- Bedienschritte menge eingestellt sind, können Sie Nachfolgend wird die Reihenfolge mit dem Arbeiten beginnen. Wenn der Bedienschritte beschrieben. Im Sie die Arbeit unterbrechen wollen, Anschluss wird detailliert auf ein- drücken Sie Taste (13). Zum Been- zelne Schritte eingegangen. Lesen den der Arbeit ist die Taste (15) zu Sie die komplette Anleitung, bevor verwenden.
- Seite 14 Gebrauch Haltung bei der Bearbeitung Die folgenden Bilder sind Beispiele für die Haltung bei der Bearbeitung verschiedener Fußbereiche. Stellen Sie stets sicher, dass der Fuß einen sicheren Halt hat, und dass Sie ver- spannungsfrei arbeiten können.
- Seite 15 Gebrauch Sprayflüssigkeit einfüllen Schalten Sie das Gerät aus. Ziehen Sie den Spraytank am Griff heraus. Halten Sie den Tankdeckel mit einer Hand fest und drehen Sie den Tank- behälter ab. Füllen Sie nun destillier- tes Wasser mit Entkeimungsmittel, z.B. AquaHy (Art. 8555) ein. Beachten Sie die maxi- male Füllhöhe.
- Seite 16 Gebrauch Verwenden Sie nur destil- Speichertasten m1, m2, m3 liertes Wasser mit Entkei- Häufig verwendete Drehzahlen kön- mungsmittel AquaHy. An- nen abgespeichert werden. Dafür dere Sprayflüssigkeiten stehen Ihnen 3 Speicherplätze zur könnten ungeeignet sein Verfügung. Stellen Sie zunächst die und einen Schaden an Ih- gewünschte Drehzahl ein.
- Seite 17 Stillstand des Handstücks den Fräser zu wechseln. Fußschalter (Art. 0970) Inbetriebnahme des Fußschalters Verwenden Sie nur original hadewe- Fußschalter, um Schäden zu ver- meiden. Stecken Sie den Stecker des Fußschalters in die Buchse mit dem Symbol Funktion des Fußschalters...
- Seite 18 Wartung und Pflege Wasserdichtung An der Spitze des Handstücks befin- det sich eine weiße Teflondichtung (Art. 4571). Die Dichtung muss alle 2 Wochen (25 Betriebsstunden) ausgetauscht werden. Anderen- falls könnte Wasser in das Hand- stück eindringen und Schäden verursachen. Wenn ein Wechsel Drücken Sie nun die neue Dichtung notwendig ist, leuchtet die LED von oben in die Spitze.
- Seite 19 Wartung und Pflege Wasserfilter Reinigungsfunktion Schon kleinste Schmutzpartikel kön- Benutzen Sie die Reinigungsfunk- nen die Düse des Handstücks ver- tion, wenn die Spraydüse verstopft schmutzen. Zum Schutz befindet ist. Schalten Sie das Gerät in den sich im Tank ein Wasserfilter. Sie Standby-Betrieb (15).
- Seite 20 Wartung und Pflege Spannzange reinigen Beim Hyperios Chrome ist eine Rei- nigung der Spannzange durch den Anwender nicht vorgesehen. Übersicht Wartungen Was? Wie oft? Durch wen? Spannzange monatlich durch reinigen Anwender Wasserdichtung alle 2 Wochen wechseln (25 Betriebsstun- den) durch An- wender Wasserfilter alle 6 Monate...
- Seite 21 Feuchtigkeit in oder das Handstück ein, was zu einem die angerostet sind. Schaden führen kann. Das Arbeiten mit nicht ein- Die von hadewe verwen- wandfreien Werkzeugen deten Materialien schlie- verursacht eine stärkere ßen eine Rostbildung aus. Vibration des Motorhandstücks.
- Seite 22 Fehlersuche Handstück vibriert, ist laut Handstückknopf lässt sich nur oder wird im vorderen Bereich schwer betätigen. heiß. Spannzange ist verschmutzt. → Reinigung der Spannzange Verwendung verbogener Frä- ser → ggf. anderen Fräser entsprechend der Anweisung verwenden (Der Fräser kann in der Gebrauchsanleitung. mit Fräserprüflehre 4990 auf Verbiegung überprüft...
- Seite 23 Fehlersuche Netzstecker ziehen, um das Stottern alleine ver- Gerät zu resetten. schwinden. Nach längerem Betrieb tritt Spraystrahl beschleunigen. keine Sprayflüssigkeit mehr Tipp: Um die Startzeit des aus. Spraystrahls zu verkürzen, Gerät ist überhitzt. → Lüf- drehen Sie die Spraymenge tungsschlitze müssen frei nach dem Einschalten auf Ma-...
- Seite 24 Instrumente ausgelegt, die in Über- gerät 0588 mit der folgenden Richtli- einstimmung mit EN ISO 1797 einen nie übereinstimmt: Schaftdurchmesser von 2,35 mm haben. 2014/30/EU EMV Richtlinie 2014/35/EU Niederspannungsrichtlinie Einsatzzeit hadewe GmbH - Grambartstraße 10 Das Gerät ist für den Dauerbetrieb 30165 Hannover ausgelegt.
- Seite 25 Hersteller (ha- dewe) zu schicken. Die Entsorgung durch uns ist kostenlos. Die Geräte dürfen nicht bei den öffentlich-recht- lichen Entsorgungsträgern abgege- werden (WEEE-Reg.-Nr.– DE20392713, b2b-Gerät). Bei im Ausland erworbenen hadewe-Gerä- ten wenden Sie sich bitte an den Im- porteur.
- Seite 26 Technische Daten Bildzeichen Wartung durch Servicewerk- statt erforderlich Vorsicht! Gefahr! Wasserfilter wechseln Wichtiger Hinweis! (blaue Farbe) Wasserfilter-Wechsel quittieren Gebrauchsanweisung beachten! (blaue Farbe) Start/Pause Temperaturbegrenzung (Hinweis auf eine obere und untere Wechselstrom Temperaturgrenze) Gleichstrom Luftdruck: zulässiger Bereich Schmelzsicherung Luftfeuchtigkeit: zulässiger Be- reich Schutzklasse II Trocken halten!
- Seite 28 GmbH Grambartstraße 10 30165 Hannover Germany info@hadewe.de www.hadewe.de...
