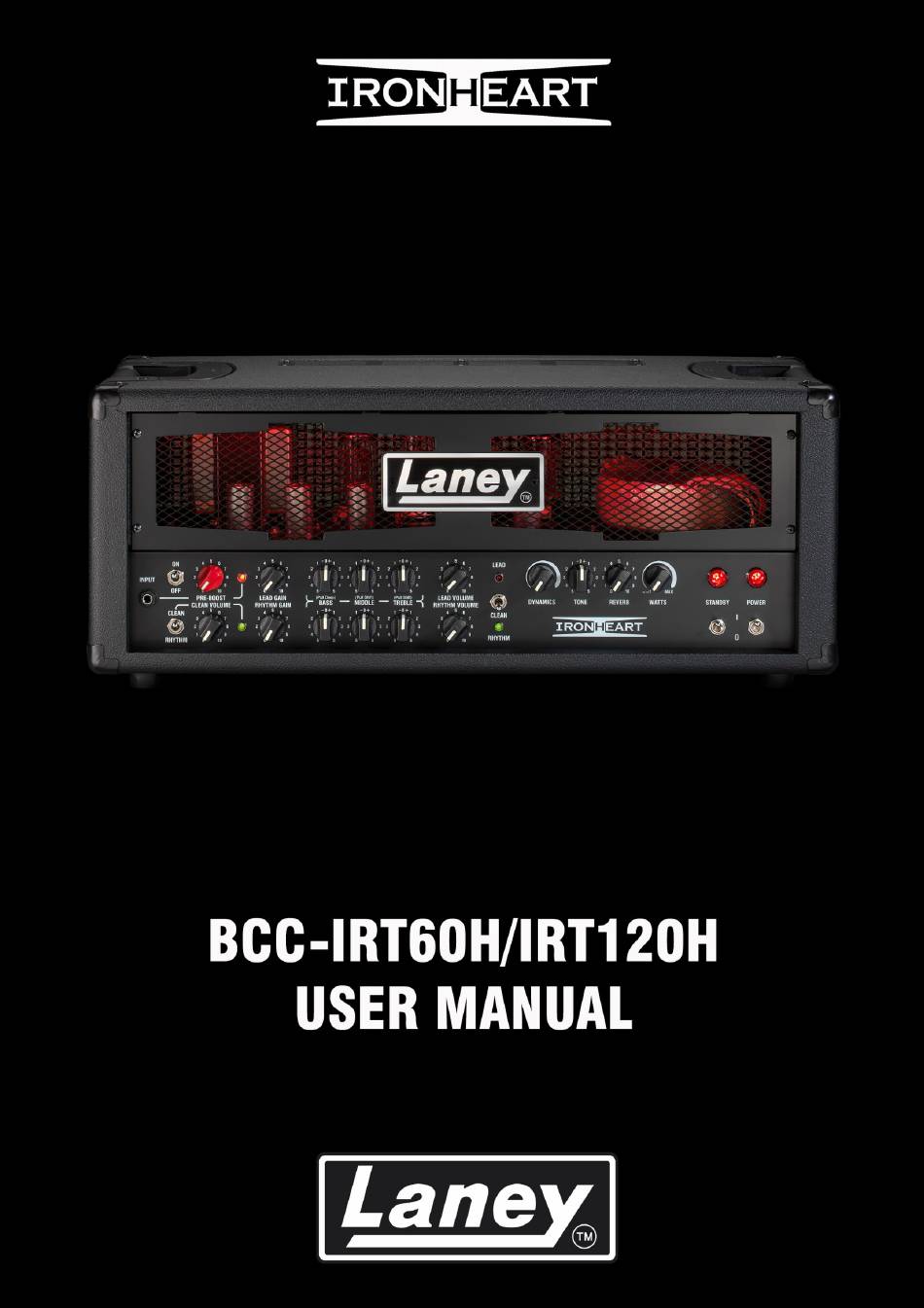

Laney IronHeart BCC-IRT60H Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Laney IronHeart BCC-IRT60H
Inhaltszusammenfassung für Laney IronHeart BCC-IRT60H
-
Seite 2: Inhaltsverzeichnis
INHALT EINFÜHRUNG ..........................2 MERKMALE ..........................3 STEUERUNGEN ..........................4 FRONTBLENDE ......................... 4 RÜCKWAND ..........................7 SO VERBINDEN SIE BCC-IRT60H/120 H ................... 10 IN EINE PASSIVE KABINE ....................10 MIT FX-LOOP ........................10 VERWENDUNG DES D .I. AUS ..................11 BEISPIELEINSTELLUNGEN ......................12 SAUBER ............................ -
Seite 3: Einführung
EINFÜHRUNG Seit seiner Einführung im Jahr 2012 Die IRONHEART- Reihe ist ein beständiges und beliebtes Mitglied der Laney-Verstärkerfamilie. Deshalb freuen wir uns sehr, Ihnen mitteilen zu können, dass eine unserer erfolgreichsten Röhrenverstärkerserien nach Hause zurückgebracht wurde, dorthin, wo sie entwickelt wurde. Die BCC-IRONHEART-Reihe wird jetzt in Großbritannien hergestellt. -
Seite 4: Merkmale
MERKMALE • Hochleistungs-Vollröhrenköpfe mit vier ECC83-Vorverstärkerröhren und entweder zwei oder vier 6L6-Leistungsröhren • Volle 60 Watt RMS (BCC-IRT60H) oder 120 Watt RMS (BCC-IRT120H) • 3 unabhängige Kanäle o CH1 – Sauber o CH2 – Rhythmus, mit Gain, Lautstärke und passivem 3-Band-Tonstapel o CH3 –... -
Seite 5: Steuerungen
STEUERUNGEN FRONTBLENDE EINGANGSBUCHSE Schließen Sie hier die Eingangsbuchse Ihrer Gitarre an, passend für jede Standard-6,3- mm-Mono-Buchse. PRE-BOOST-STEUERUNG Der zuschaltbare und variable PRE-BOOST-Regler ist eine zusätzliche Verstärkungseinstellung, um das Eingangssignal an den Vorverstärkerröhren zu erhöhen, genau wie das Platzieren eines Boost-Pedals im Signalweg. Dies treibt die Vorverstärkerröhren stärker an, was zu mehr Verzerrung führt und auf beide Kanäle wirkt. - Seite 6 • TREBLE-Shift – Dies erweitert den Frequenzgang des TREBLE-Reglers, um höheren Tönen einen runderen Klang zu verleihen, insbesondere bei Verwendung mit dünn klingenden Tonabnehmern. LEAD-VOLUMEN Steuert die Lautstärke des Lead-Kanals. Experimentieren Sie mit verschiedenen Kombinationen der GAIN- und VOLUME-Regler, um unterschiedliche Sounds zu erzielen. Das Reduzieren von GAIN bei gleichzeitiger Erhöhung von VOLUME führt zu einem warmen, offenen, übersteuerten Klang, wenn die Endstufe stärker angesteuert wird, während Reduzieren von VOLUME und Erhöhen von GAIN zu einem strafferen,...
- Seite 7 Ausgangspunkt. Das Klangergebnis bei Verwendung der TONE- und DYNAMICS-Regler hängt stark von der an den Verstärker angeschlossenen Lautsprecherbox ab. REVERB Steuert den Pegel des integrierten, von Laney entwickelten digitalen Halls. WATT Das WATTS fungiert als Gesamtlautstärkeregler für den Verstärker und ermöglicht es dem Benutzer, ähnliche Klangqualitäten beizubehalten, die einzigartig für einen...
-
Seite 8: Rückwand
RÜCKWAND 1. NETZANSCHLUSS und SICHERUNG Stellen Sie sicher, dass die auf der Rückseite angegebene Spannung für Ihr Land korrekt ist! In dieser Schublade befindet sich die Hauptsicherung des Geräts. Die Sicherung schützt den Verstärker im Fehlerfall vor Schäden durch Unterbrechen der Netzversorgung. - Seite 9 da sonst die Gefahr besteht, dass Ihr Verstärker beschädigt wird. Für eine optimale Leistung empfehlen wir die Verwendung aufeinander abgestimmter Ausgangsröhrensätze. 5. AUX EINGANG Dieser Eingang ermöglicht den Anschluss von Backing-Tracks usw., die nach dem FX- Loop gemischt werden können. 6.
- Seite 10 Für den Anschluss verschiedener Lautsprecherboxen stehen fünf 1/4-Zoll- Monoklinkenbuchsen zur Verfügung. Für die Verwendung mit den BCC-IRT-Köpfen wird die Laney GS-Reihe von Boxen (einschließlich GS112FE / GS212FE / GS412IA und GS412IS) empfohlen. Stellen Sie immer sicher, dass Sie verwenden die richtige Impedanzbuchse, um sie an die Gesamtimpedanz Ihrer gewählten Box/Box anzupassen.
-
Seite 11: So Verbinden Sie Bcc-Irt60H/120 H
SO VERBINDEN SIE BCC-IRT60H/120 H Mit der 4 direkt an ein passives Gehäuse anschließen Ω Lautsprecherausgang. Verbinden Sie Ihr Effektpedalboard mit dem FX-Loop, wobei der FX-Loop-Pegel auf 0 dB eingestellt ist. In diesem Beispiel die 8 Ω-Lautsprecherausgang wird verwendet. Seite 10... -
Seite 12: Verwendung Des D .I. Aus
Der hochwertige, IR-geladene, lautsprecheremulierte DI-Ausgang kann an jedes symmetrische/unsymmetrische Line-Pegel-Eingangsgerät wie eine PA oder ein Audio- Interface für DAW angeschlossen werden. Schalten Sie die Cabinet-Emulation aus, wenn Sie Ihre eigene in der DAW verwenden möchten. In den folgenden Beispielen müssen die SPEAKER-Ausgänge an eine geeignete Box oder Lautsprecher-Lastbox angeschlossen werden. -
Seite 13: Beispieleinstellungen
BEISPIELEINSTELLUNGEN Der beste Weg, mit Ihrem BCC-IRT HEAD loszulegen, besteht darin, mit den Bedienelementen zu experimentieren, um Ihre Lieblingssounds zu finden. Um jedoch einen Vorsprung zu schaffen, finden Sie hier einige Beispieltoneinstellungen zum Ausprobieren: SAUBER FELSEN METALL VERSTÖNES METALL JAZZ BLUES Seite 12... -
Seite 14: Blockdiagramm
BLOCKDIAGRAMM Seite 13... -
Seite 15: Spezifikationen
SPEZIFIKATIONEN MODELL BCC-IRT60H BCC-IRT120H VERSORGUNGSSPANNUNG ~100V, ~120V, ~220V, ~240V 50/60Hz NETZSICHERUNG ~100V/~120V: T5A L 250V (WERKSVOREINSTELLUNG) ~220V/~230V/250V: T2A L 250V HT-SICHERUNG T500mA L T1A L ENERGIEVERBRAUCH 200 Watt 300 Watt AUSGANGSLEISTUNG 60 Watt 120 Watt LAUTSPRECHERAUSGÄNGE 4 Ω, 8 Ω oder 16 Ω (LAUTSPRECHERIMPEDANZ) 4 x 12AX7/ECC83 Vorverstärkerröhren und 2 4 x 12AX7/ECC83 Vorverstärkerröhren und 4... -
Seite 16: Abmessungen (In Mm)
ABMESSUNGEN (in mm) Seite 15... -
Seite 17: Sicherheit Und Warnhinweise
Bedienungsanleitung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen an einem sicheren Ort auf. 1) Auspacken: Bitte prüfen Sie beim Auspacken Ihres Produkts sorgfältig, ob während des Transports vom Laney-Werk zu Ihrem Händler Anzeichen von Schäden vorliegen. Im unwahrscheinlichen Fall einer Beschädigung verpacken Sie Ihr Gerät bitte wieder im Originalkarton und wenden Sie sich an Ihren Händler. - Seite 18 bewegt werden kann, verwenden Sie ihn nur auf einer ebenen, stabilen Oberfläche. Betreiben Sie den Verstärker NICHT auf einem Schreibtisch, Tisch, Regal oder einer anderen ungeeigneten, instabilen Plattform. 23) Folgende Symbole und Bezeichnungen werden auf dem Produkt und in den Produkthandbüchern verwendet und sollen den Bediener auf Bereiche aufmerksam machen, in denen besondere Vorsicht geboten ist: Seite 17...
- Seite 19 2) Dieses Gerät muss alle empfangenen Störungen akzeptieren, die einen unerwünschten Betrieb verursachen können. Warnung: Änderungen oder Modifikationen an der Ausrüstung, die nicht von Laney genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zur Nutzung der Ausrüstung führen. Hinweis: Dieses Gerät wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß...
- Seite 20 STEELPARK ROAD, COOMBSWOOD BUSINESS PARK WEST, HALESOWEN, B62 8HD. Vereinigtes Königreich DIE NEUESTEN INFORMATIONEN FINDEN SIE AUF WWW.LANEY.CO.UK IM INTERESSE DER KONTINUIERLICHEN ENTWICKLUNG BEHÄLT SICH LANEY DAS RECHT VOR, PRODUKTSPEZIFIKATIONEN OHNE VORHERIGE ANKÜNDIGUNG ZU ÄNDERN. V1.0 Seite 19...
