Der Hebel Am Nf80 - Simrad Fu80 Benutzerhandbuch

8 |

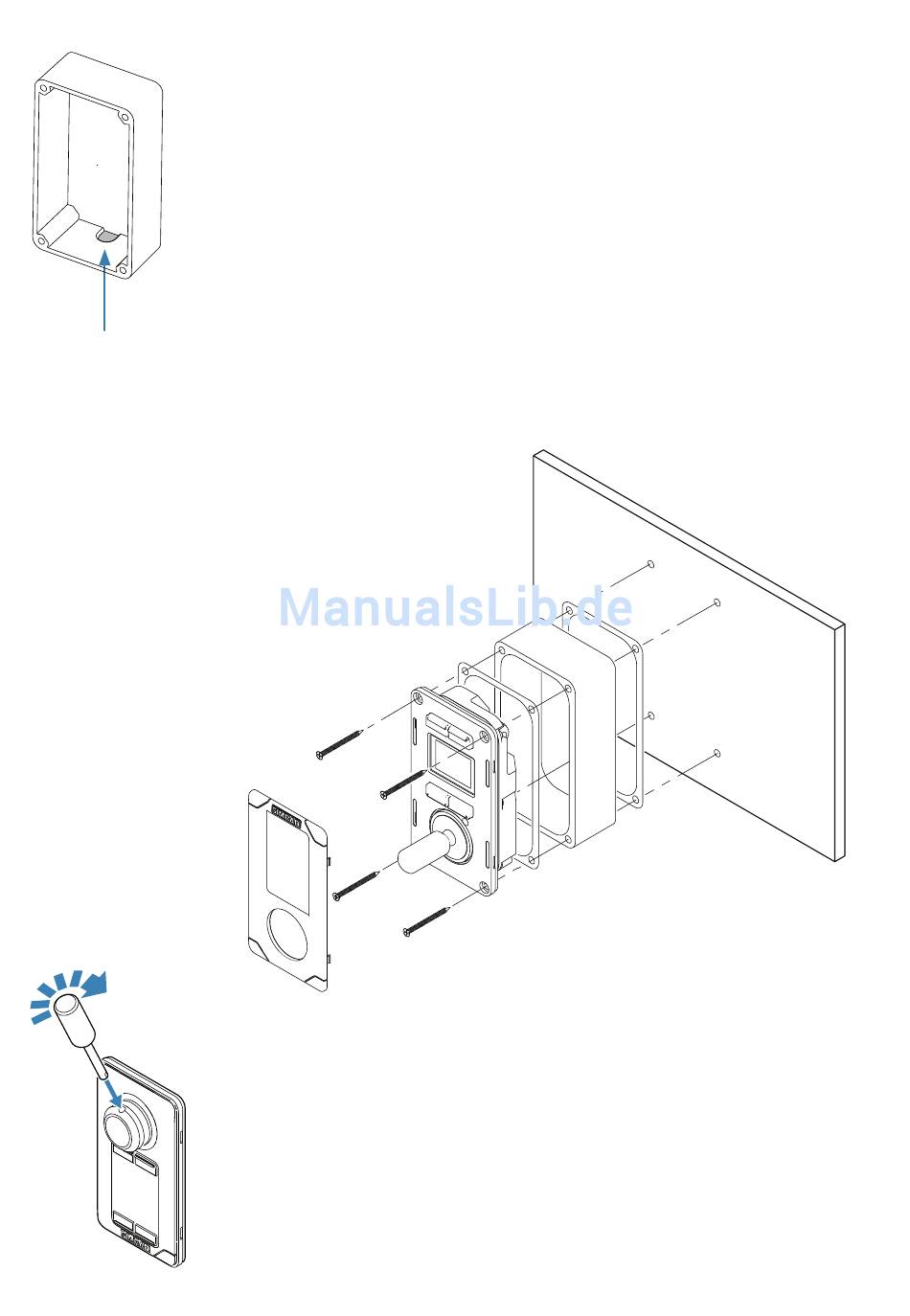

Schottrahmen
Optional ist auch ein Schottrahmen erhältlich.
Die Teilenummer finden Sie auf unseren Websites
(pro.simrad-yachting.com und www.simrad-yachting.com)
1.
Befestigen Sie die Montageschablone an der ausgewählten Position
2.
Bohren Sie die Montagelöcher
3.
Bohren Sie eine Öffnung für das Kabel, oder entfernen Sie das Material im
Kabeleintrittsbereich des Rahmens
4.
Ziehen Sie die Abdeckung von den Dichtungen (A) ab, und bringen Sie
eine an der Fernbedienung und die andere am Dichtrahmen (D) an
5.
Befestigen Sie das Gerät mit den 4 Schrauben (B)
6.
Lassen Sie den Rahmen (C) in den Haltern einrasten.
C

Der Hebel am NF80

Der Hebel ist nicht ab Werk montiert. Schrauben Sie den Hebel fest
in die Montageöffnung ein.
Installation | FU80, NF80, QS80 Benutzerhandbuch
D
A
B
A
