Technisches Handbuch IP Router – SCN-IP100.02

2.6.3 gemischte Verwendung

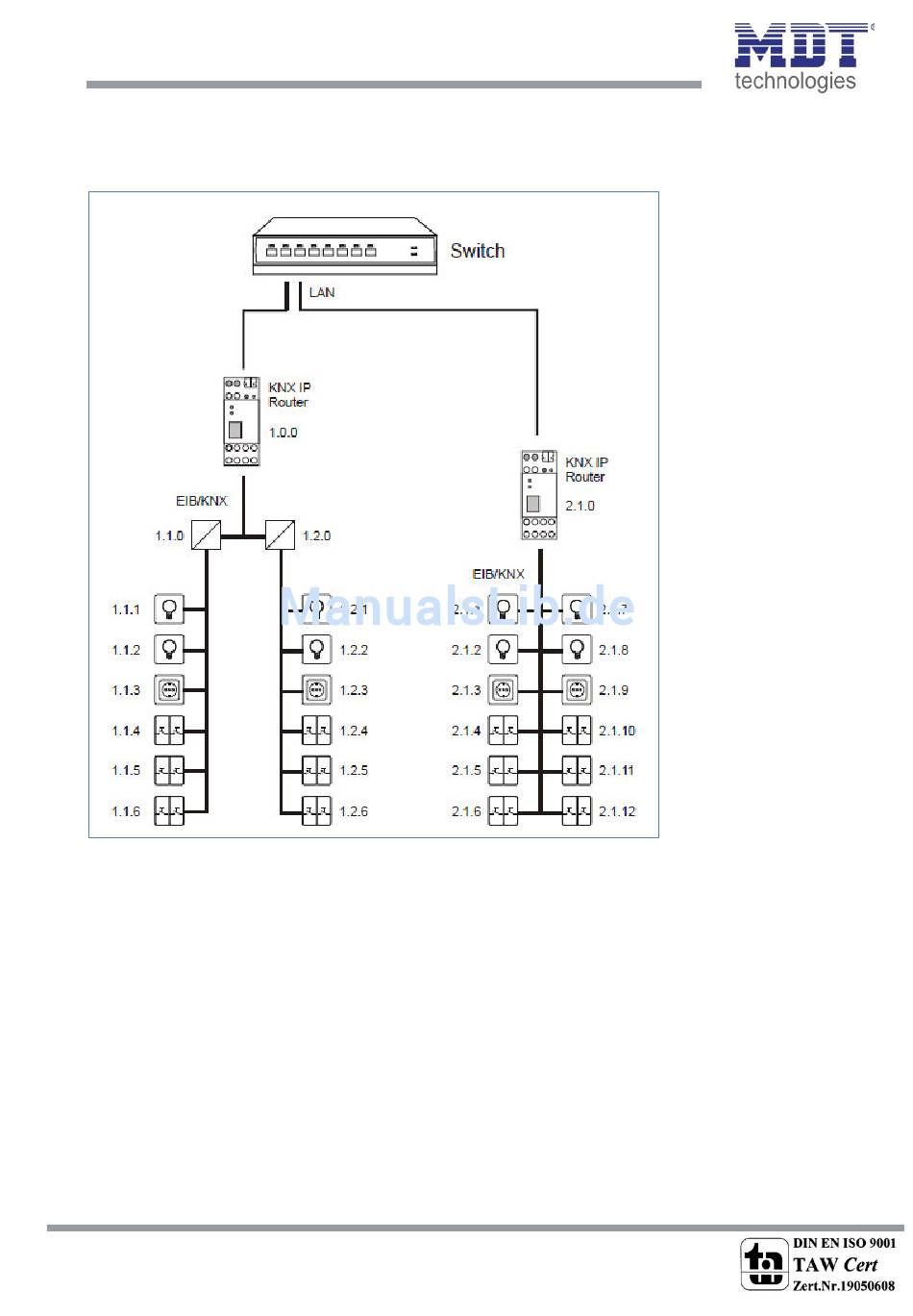

Das nachfolgende Bild zeigt den IP-Router als Bereichskoppler(IP Router 1.0.0.) und Linienkoppler(IP
Router 2.1.0):

Abbildung 4: KNX IP Router als Bereichs- und Linienkoppler

Ist es innerhalb einer KNX-.Anlage nötig, den IP-Router an einer Stelle z.B. Büro, als Bereichskoppler
und an anderer Stelle, z.B. entfernte Tiefgarage als Linienkoppler einzusetzen, so können zwei
verschiedene IP-Router diese Funktion übernehmen.
Dabei muss nur beachtet werden, dass der IP-Router als Linienkoppler die Linienkoppleradresse aus
einem freien Bereich verwendet, wie z.B. oben im Bild 2.1.0.
Dem IP-Router als Bereichskoppler (1.0.0) können weitere Linien untergeordnet werden.
