MONTAGEPOSITION "DBV1"
Abb.2: Montageposition des Nachkühl-Ventils
KALTWASSER
-EINGANG
ZUM
HEIZSYSTEM
VOM
HEIZSYSTEM

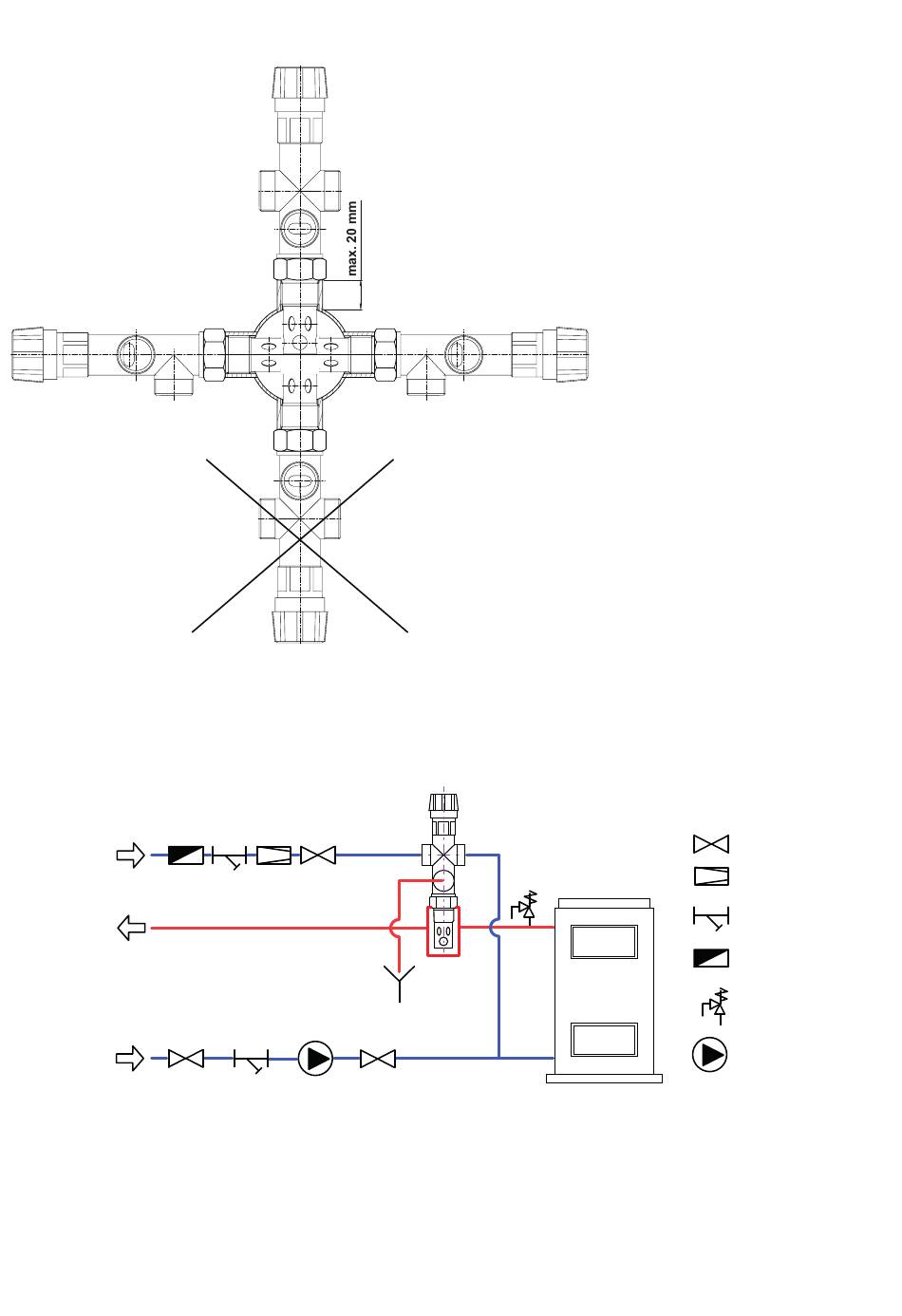

Abb. 3: Schema des DBV1-Ventileinbaus in die Heizungsanlage
Regelmäßige Wartung
Einmal im Jahr kontrollieren: Drehen Sie den Kopf des Zwei-Wege-Nachkühlthermostatventils, um Schmutz und
Ablagerungen zu entfernen. Reinigen Sie den Kühlwassereinlassfilter.
NICHT ZUGELASSENE MONTAGEPOSITION
IN DEN ABFLUSS
DBV1
KESSEL
Das
Zwei-Wege-Nachkühlthermostat-
ventil kann sowohl vertikal als auch
horizontal
montiert
horizontaler
Position
Heißwasserauslass "C" (Abb. 1 und 2)
vom Kessel so platziert werden, dass er
nach unten zum Boden zeigt. Das Zwei-
Wege- Nachkühlthermostatventil darf
nicht nach unten montiert werden!
LEGENDE:
Ventil
schließen
Druckminder-
ventil
Filter
Rückfluss-
verhinderer
Sicherheits-
ventil
Pumpe
werden.
In
muss
der
