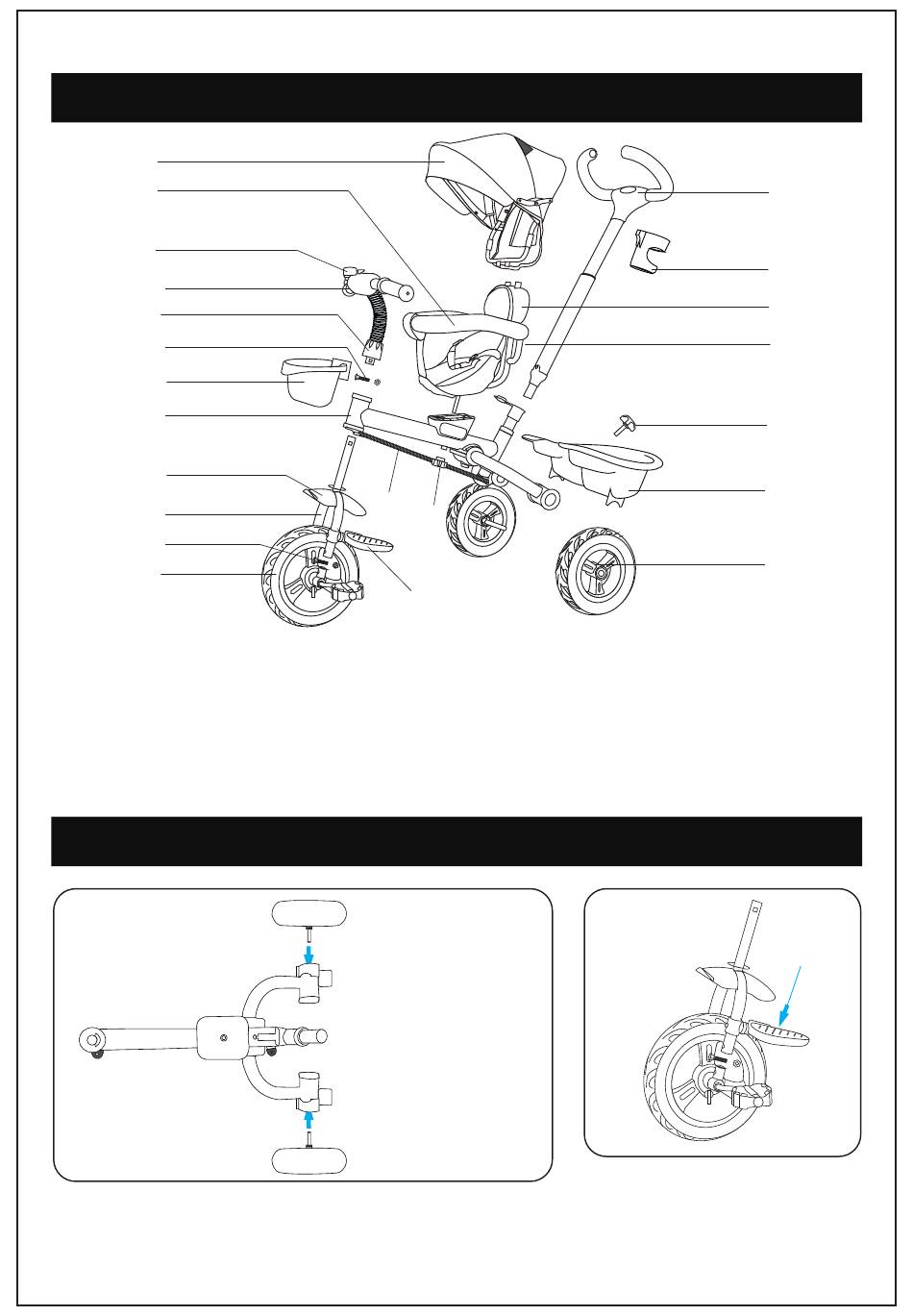

TEILENAME
12
11
10
9
8
7
6
5
4
3
2
1
1. VORDERRADBAUGRUPPE
4. KOTFLÜGEL 5. HAUPTRAHMEN 6. VORDERER KORB 7. GRIFF-BEFESTIGUNGSSCHRAUBE
8. ÜBERLAGERUNG 9. GLOCKE 10. GRIFFABDECKUNG 11. LEITPLANKE 12. SCHUTZDACH
13. FUSSAUFLAGE
16. SCHUBSTANGE
20. HINTERKORBSCHRAUBE
INSTALLATION
1. Setzen Sie zwei hintere Räder in das Rohr
ein, bis Sie den Verriegelungsklang hören,
wie in Abb. angezeigt.
14
15
13
2. VORDERE BEFESTIGUNGSSCHRAUBE
14 .RICHTUNGSKONTROLLSYSTEM
17. FLASCHENTRÄGER
21. HINTERKORB
18. RÜCKENLEHNE
22 . HINTERRADBAUGRUPPE
2. Setzen Sie die beiden
Seiten des vorderen
Gabelrohrs ein und
befestigen Sie es mit der
Schraube, wie in Abb.
angezeigt.
16
17
18
19
20
21
22
3. VORDERE GABEL
15. DREHSITZKNOPF
19. SITZSTOFF
