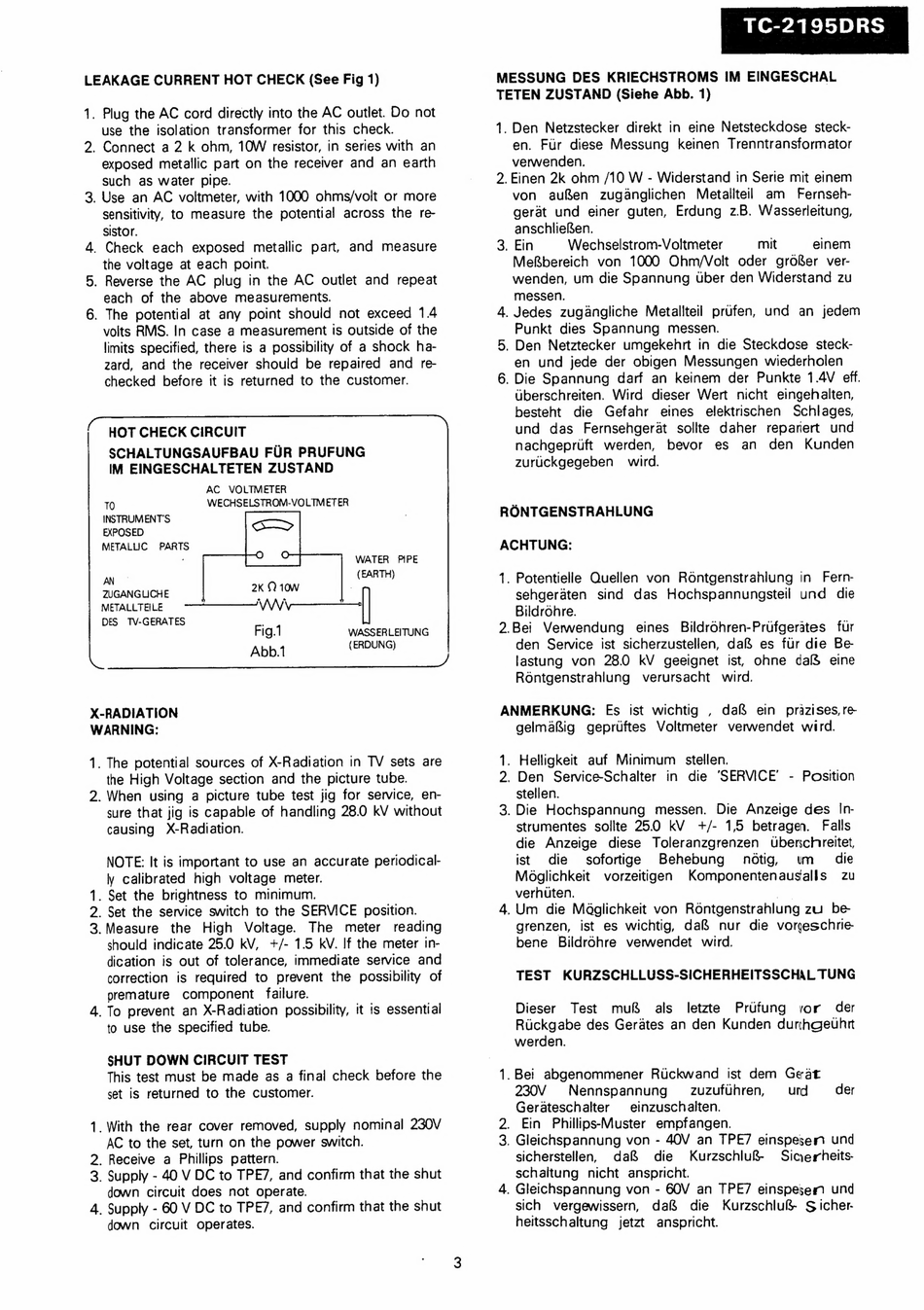

LEAKAGE CURRENT HOT CHECK (See Fig 1)
se
2.
Plug the AC cord directly into the AC outlet. Do not
use the isolation transformer for this check.
Connect a 2 k ohm, 10W resistor, in series with an
exposed metallic part on the receiver and an earth
such as water pipe.
. Use an AC voltmeter, with 1000 ohms/volt or more
sensitivity, to measure the potential across the re-
sistor.
. Check each exposed
metallic part, and measure
the voltage at each point.
Reverse the AC plug in the AC outlet and repeat
each of the above measurements.
. The potential at any point should not exceed 1.4
volts RMS. In case a measurement is outside of the
limits specified, there is a possibility of a shock ha-
zard, and the receiver should be repaired and re
checked before it is returned to the customer.
HOT CHECK CIRCUIT
SCHALTUNGSAUFBAU
FUR PRUFUNG
IM EINGESCHALTETEN
ZUSTAND
AC
VOLTMETER
10
WECHSELSTROM-VOLTMETER
INSTRUMENT'S
EXPOSED
METALLIC
PARTS
;
WATER PIPE
hy
(EARTH)
ZUGANGLICHE
2k $2 10W
METALLTEILE
WV
>
DES TV-GERATES
Fig.1
WASSERLEITUNG
Abb1
(ERDUNG)
a
re ace
ee a ae I
X-RADIATION
WARNING:
a
2.
WN
-
—_
& WN
The potential sources of X-Radiation in TV sets are
the High Voltage section and the picture tube.
When using a picture tube test jig for service, en-
sure that jig is capable of handling 28.0 kV without
causing
X-Radiation.
NOTE: It is important to use an accurate periodical-
ly calibrated high voltage meter.
. Set the brightness to minimum.
_ Set the service switch to the SERVICE position.
.Measure
the
High
Voltage.
The
meter
reading
should indicate 25.0 kV, +/- 1.5 kV. If the meter in-
dication is out of tolerance, immediate service and
correction is required to prevent the possibility of
premature
component
failure.
_To prevent an X-Radiation possibility, it is essential
to use the specified tube.
SHUT DOWN CIRCUIT TEST
This test must be made
as a final check before the
set is returned to the customer.
_With the rear cover removed, supply nominal 230V
AC to the set, turn on the power switch.
_ Receive a Phillips pattern.
_ Supply - 40 V DC to TPE?, and confirm that the shut
down circuit does not operate.
down
circuit operates.
TC-2195DRS
MESSUNG
DES KRIECHSTROMS
IM EINGESCHAL
TETEN ZUSTAND (Siehe Abb. 1)
1. Den Netzstecker direkt in eine Netsteckdose steck-
en. Fur diese Messung
keinen Trenntransformator
verwenden.
2. Einen 2k ohm /10 W - Widerstand in Serie mit einem
von
auen
zuganglichen
Metallteil
am
Fernseh-
gerat und einer guten, Erdung z.B. Wasserleitung,
anschliefgen.
3. Ein
Wechselstrom-Voltmeter
mit
einem
Mef&bereich
von 1000 Ohm/Volt
oder groker ver-
wenden, um die Spannung uber den Widerstand zu
messen.
4. Jedes zugangliche Metallteil prufen, und an jedem
Punkt dies Spannung
messen.
5. Den Netztecker umgekehrt in die Steckdose steck-
en und jede der obigen Messungen wiederholen
6. Die Spannung
darf an keinem der Punkte 1.4V eff.
Uberschreiten. Wird dieser Wert nicht eingehalten,
besteht
die
Gefahr
eines
elektrischen
Schlages,
und das
Fernsehgerat
sollte daher
repanert
und
nachgepruft
werden,
bevor
es
an
den
Kunden
zuruckgegeben
wird.
RONTGENSTRAHLUNG
ACHTUNG:
1. Potentielle Quellen von Rontgenstrahlung in Fern-
sehgeraten
sind das Hochspannungsteil
und
die
Bildrohre.
2.Bei
Verwendung
eines
Bildrohren-Prufgerates
fur
den Service ist sicherzustellen, dafS es fur die Be
lastung von 28.0 kV geeignet ist, ohne
dalS eine
Rontgenstrahlung
verursacht
wird.
ANMERKUNG:
Es ist wichtig
, dali ein prazises, re
gelmaRig
gepruftes
Voltmeter
verwendet wird.
1. Helligkeit
auf Minimum
stellen.
2. Den
Service-Schalter
in die 'SERVICE'
- Position
stellen.
3. Die Hochspannung
messen.
Die Anzeige des In-
strumentes sollte 25.0 kV
+/- 1,5 betragen.
Falls
die Anzeige
diese
Toleranzgrenzen
ubernchreitet,
ist
die
sofortige
Behebung
notig,
wm
die
Moglichkeit
vorzeitigen
Komponentenausalls
zu
verhuten.
_
4. Um die Mdglichkeit von Rontgenstrahlung zu_be-
grenzen,
ist es wichtig, da&
nur die vorgeschrie
bene Bildréhre verwendet wird.
TEST
KURZSCHLLUSS-SICHERHEITSSCHAL
TUNG
Dieser
Test
muff
als
letzte
Prifung
vor
der
Ruckgabe des Gerates an den Kunden dunhgeuhr
werden.
1. Bei abgenommener
Ruckwand
ist dem Geat
230V.
Nennspannung
zuzufuhren,
und
der
Gerateschalter
einzuschalten.
2. Ein
Phillips-Muster
empfangen.
3. Gleichspannung von - 40V an TPE7 einspesen und
sicherstellen,
da
die
Kurzschlu&
Sicjerheits-
schaltung
nicht anspricht.
4. Gleichspannung von - 60V an TPE/7 einspesenm und
sich
vergewissern,
dal&§
die
Kurzschluf& Sicher-
heitsschaltung
jetzt anspricht.
