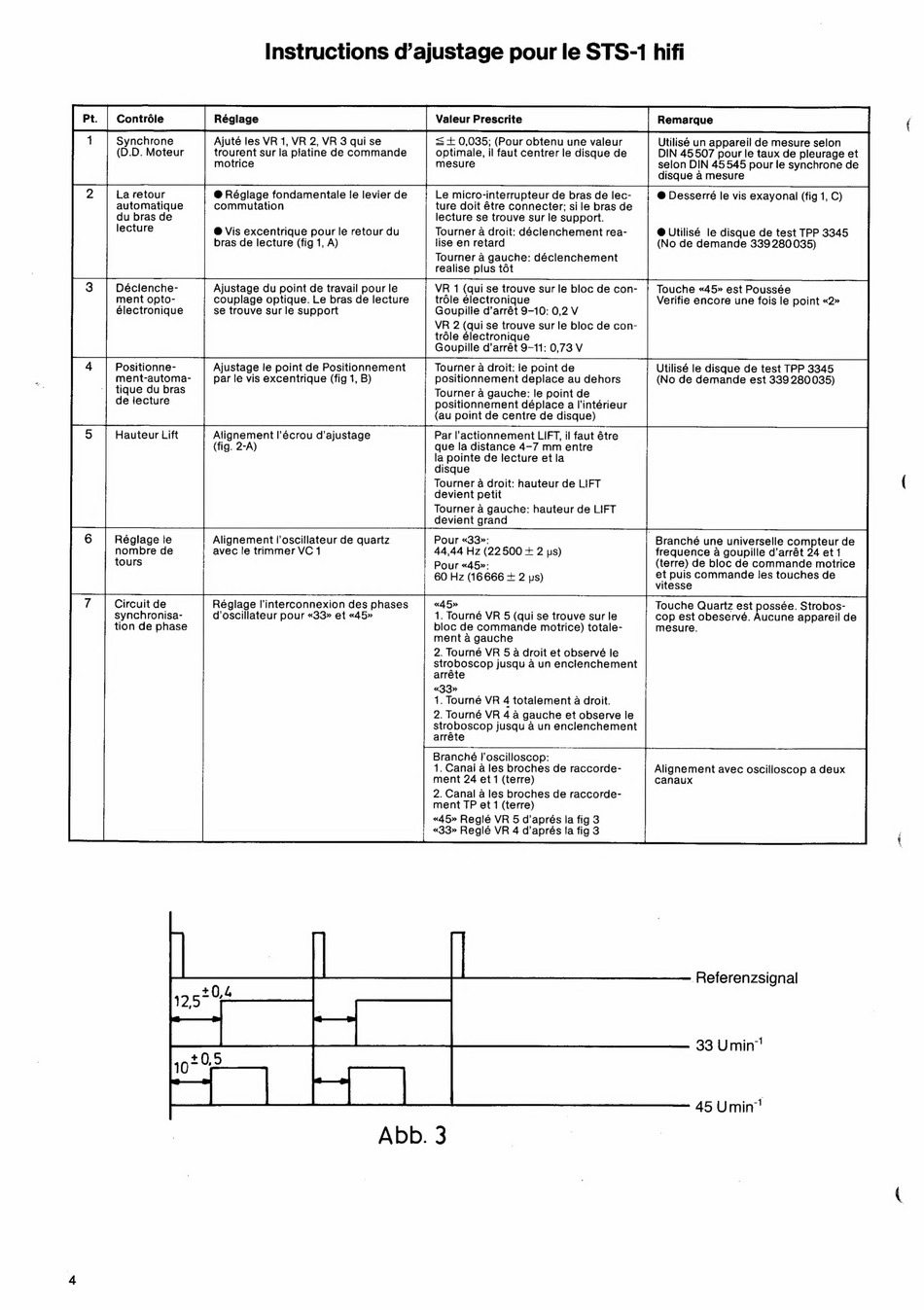

Instructions d'ajustage pour le STS-1 hifi
Synchrone
Ajuté les VR 1, VR 2, VR 3 qui se
= + 0,035; (Pour obtenu une valeur
Utilisé un appareil de mesure selon
(D.D. Moteur
trourent sur la platine de commande
optimale, il faut centrer le disque de
DIN 45507 pour le taux de pleurage et
motrice
mesure
selon DIN 45545 pour le synchrone de
disque a mesure
La retour
@ Réglage fondamentale le levier de
Le micro-interrupteur de bras de lec-
automatique
commutation
ture doit étre connecter; si le bras de
du bras de
lecture se trouve sur le support.
lecture
@ Vis excentrique pour !e retour du
Tourner a droit: déclenchement rea-
bras de lecture (fig 1, A)
lise en retard
Tourner a gauche: déclenchement
realise plus tét
@ Desserré le vis exayonal (fig 1, C)
@ Utilise le disque de test TPP 3345
(No de demande 339 280035)
Touche «45» est Poussée
Verifie encore une fois le point «2»
VR 1 (qui se trouve sur le bloc de con-
trédle électronique
Goupille d'arrét 9-10: 0,2 V
VR 2 (qui se trouve sur le bloc de con-
tréle électronique
Goupille d'arrét 9-11: 0,73 V
Tourner a droit: fe point de
positionnement depiace au dehors
Tourner a gauche: le point de
positionnement déplace a |'intérieur
(au point de centre de disque)
Deéclenche-
ment opto-
électronique
Ajustage du point de travail pour le
couplage optique. Le bras de lecture
se trouve sur le support
Utilisé le disque de test TPP 3345
(No de demande est 339 280035)
Positionne-
ment-automa-
tique du bras
de lecture
|
Hauteur Lift
Ajustage !e point de Positionnement
par le vis excentrique (fig 1, B)
Par l'actionnement LIFT, il faut étre
que la distance 4-7 mm entre
la pointe de lecture et la
disque
Tourner a droit: hauteur de LIFT
devient petit
Tourner a gauche: hauteur de LIFT
devient grand
Pour «33»:
44,44 Hz (22500 + 2 us)
Pour «45»:
60 Hz (16666 + 2 ps)
Alignement l'écrou d'ajustage
(fig. 2-A)
Branche une universelle compteur de
frequence a goupille d'arrét 24 et 1
(terre) de bloc de commande motrice
et puis commande Jes touches de
vitesse
Alignement l'oscillateur de quartz
avec le trimmer VC 1
Réglage fe
nombre de
tours
«45»
1. Tourné VR 5 (qui se trouve sur le
bloc de commande motrice) totale-
ment a gauche
2. Tourne VR 5 a droit et observé le
stroboscop jusqu a un enclenchement
arréte
«33»
1. Tourné VR 4 totalement a droit.
2. Tourné VR 4a gauche et observe le
stroboscop jusqu a un enclenchement
arréte
Réglage l'interconnexion des phases
d'oscillateur pour «33» et «45»
Circuit de
synchronisa-
tion de phase
Touche Quartz est possée. Strobos-
cop est obeserve. Aucune appareil de
mesure.
Branché !'oscilloscop:
1. Canal a les broches de raccorde-
ment 24 et 1 (terre)
2. Canal a les broches de raccorde-
ment TP et 1 (terre)
«45» Regie VR 5 d'aprés la fig 3
«33» Reglé VR 4 d'aprés fa fig 3
Alignement avec oscilloscop a deux
canaux
Referenzsignal
33 Umin"
45 Umin"
eB,
