Montage Zubehör – geregelte Heizkreise
Installation of accessories – controlled heating circuits

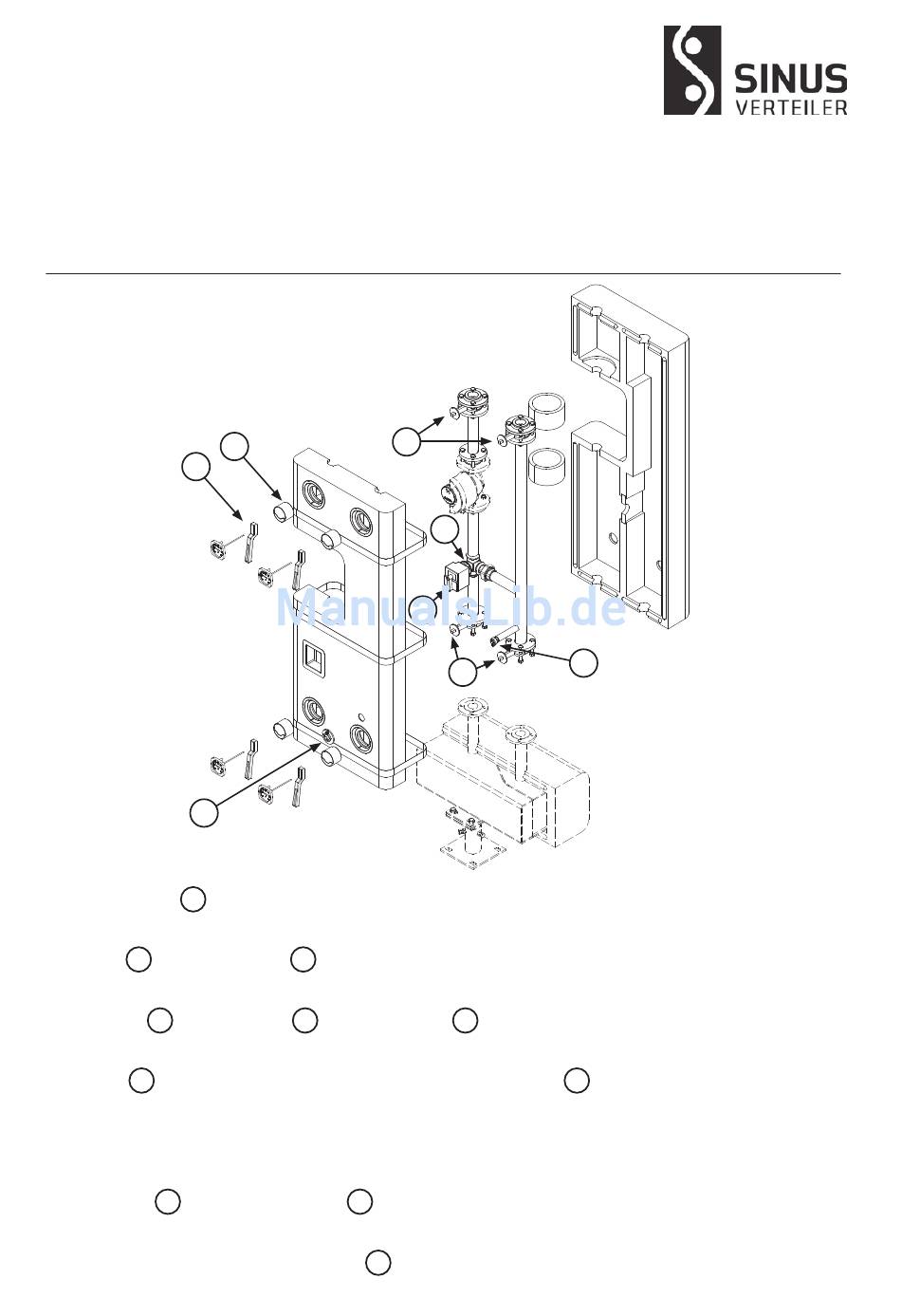

Montageschritt 5
Installation step 5
2
10
Verschlusskappen 3 durch Blenden auf die Absperrklappen schieben.
Push the sealing caps 3 through the apertures onto the shut-off valves.
Handhebel 2 an Absperrklappen 5 durch Aufschieben montieren.
Install the hand levers 2 of the shut-off valves 5 by pushing them on.
Thermometer 1 durch Handhebel 2 in Absperrklappen 5 einfügen.
Insert the thermometer 1 into the shut-off valves 5, through the hand lever 2.
Stellmotor 13 nach Herstellerangaben der Danfoss GmbH auf den Mischer 14 montieren bzw. einstellen.
Install and set the servomotor 13 on the mixer 14 according to the Danfoss GmbH manufacturer´s instructions.
Wichtig: Voreinstellung beachten!
Important: Note the default setting!
Abdeckblende 10 auf Entleerungsmuffe 11 anbringen.
Place the cover 10 onto the drain socket 11.
KFE-Entleerungshahn in die Entleerungsmuffe 11 einschrauben.
Screw the boiler filling and drain valve to the drain connection coupling 11.
3
5
14
13
5
11
1-91-530
7
