Montage der Dämmung – ungeregelte Heizkreise
Installation of the insulation – uncontrolled heating circuits

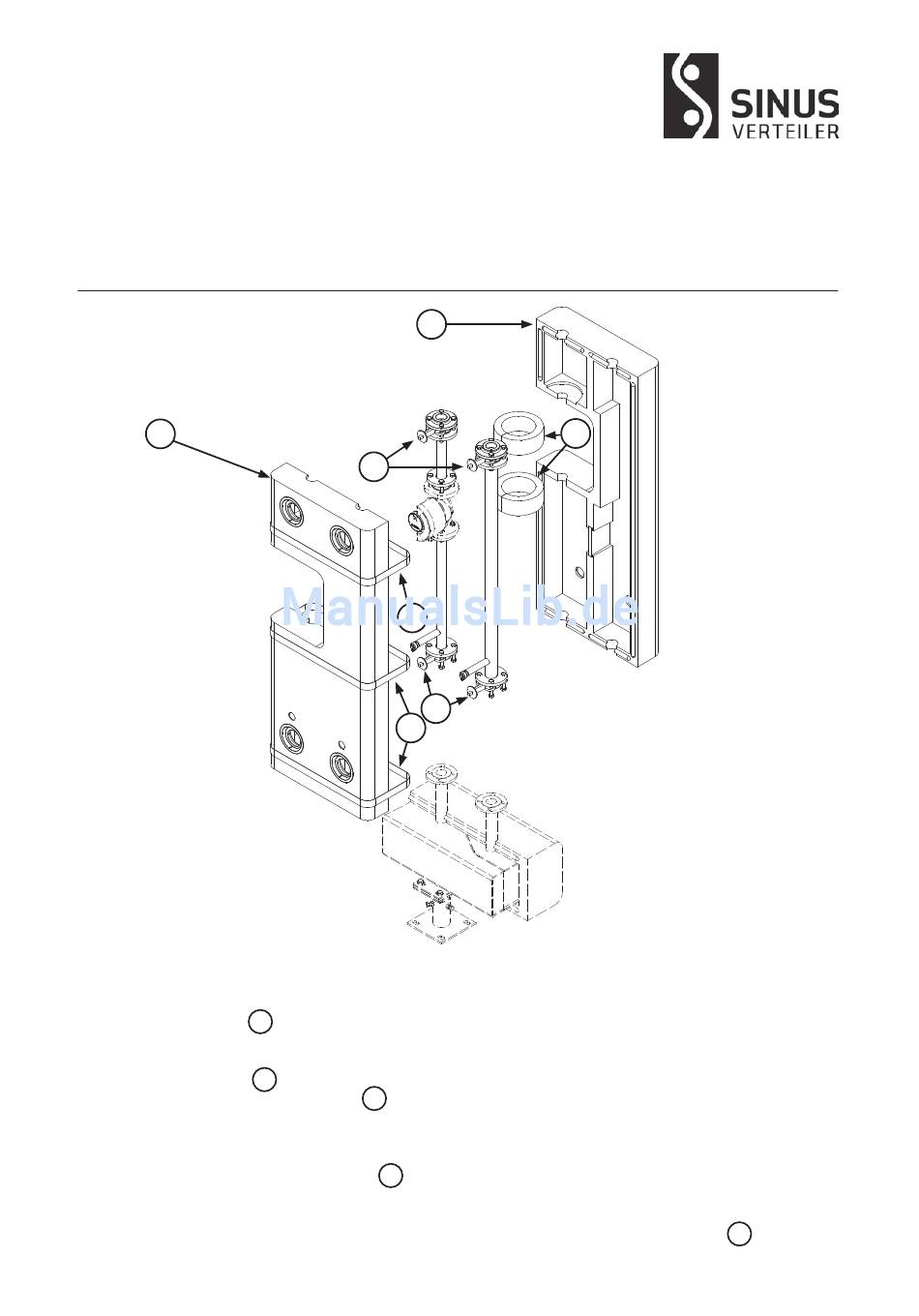

Montageschritt 4
Installation step 4
4
@
Verteiler-Dämmung vor Montage der ProfiFixx-Dämmung anbringen.
@
Install the distributor insulation before installing the ProfiFixx insulation.
Hintere Dämmhalbschale 8 der Pumpengruppen aufstellen (Dämmung gegen Wegkippen sichern).
Install the rear insulation half shell 8 of the pump assembly (secure insulation against tilting away).
@
Vordere Dämmhalbschale 4 an die Pumpengruppe ansetzen, hierbei beachten, dass die Blenden mit den
Exzenterbohrungen an den Absperrklappen 5 auszurichten sind.
Install the front insulating half-shell 4 of the pump assembly. When so doing, note that the apertures must be aligned
with the eccentric holes on the shut-off valves 5.
@
Beide Dämmhalbschalen mit drei Spannbänder 9 sichern.
Secure the two insulating half-shells with three tensioning straps 9.
@
Dämmung der Pumpe nach Vorgabe des Herstellers anbringen. Pumpenanschlüsse mit Dämmschlauch 7 verkleben.
Insulate the pump in accordance with the manufacturer's guidelines. Stick insulating hose 7 onto the pump connections.
12
Technische Änderungen vorbehalten
Subject to technical modifications
8
5
9
5
9
7
