Bedienungs-, Montage- und Ersatzteilliste
Kopfstütze HAEMO-CAPTUS Nr. Z40324
Die vielseitig einstellbare Kopfstütze wurde zur sicheren Fixierung des Kopfes bei Untersuchungen und Be-
handlungen entwickelt. Dieses Zusatzteil kann nur werkseitig montiert werden an den Modellen der Baureihe:
Diese Information ist sorgfältig und für jeden Anwender gut auffindbar in der Nähe des jeweiligen Blutentnahme-,
Infusions- bzw. Verbandstuhles aufzubewahren. Neue Mitarbeiter sind unbedingt über den Inhalt zu informieren.

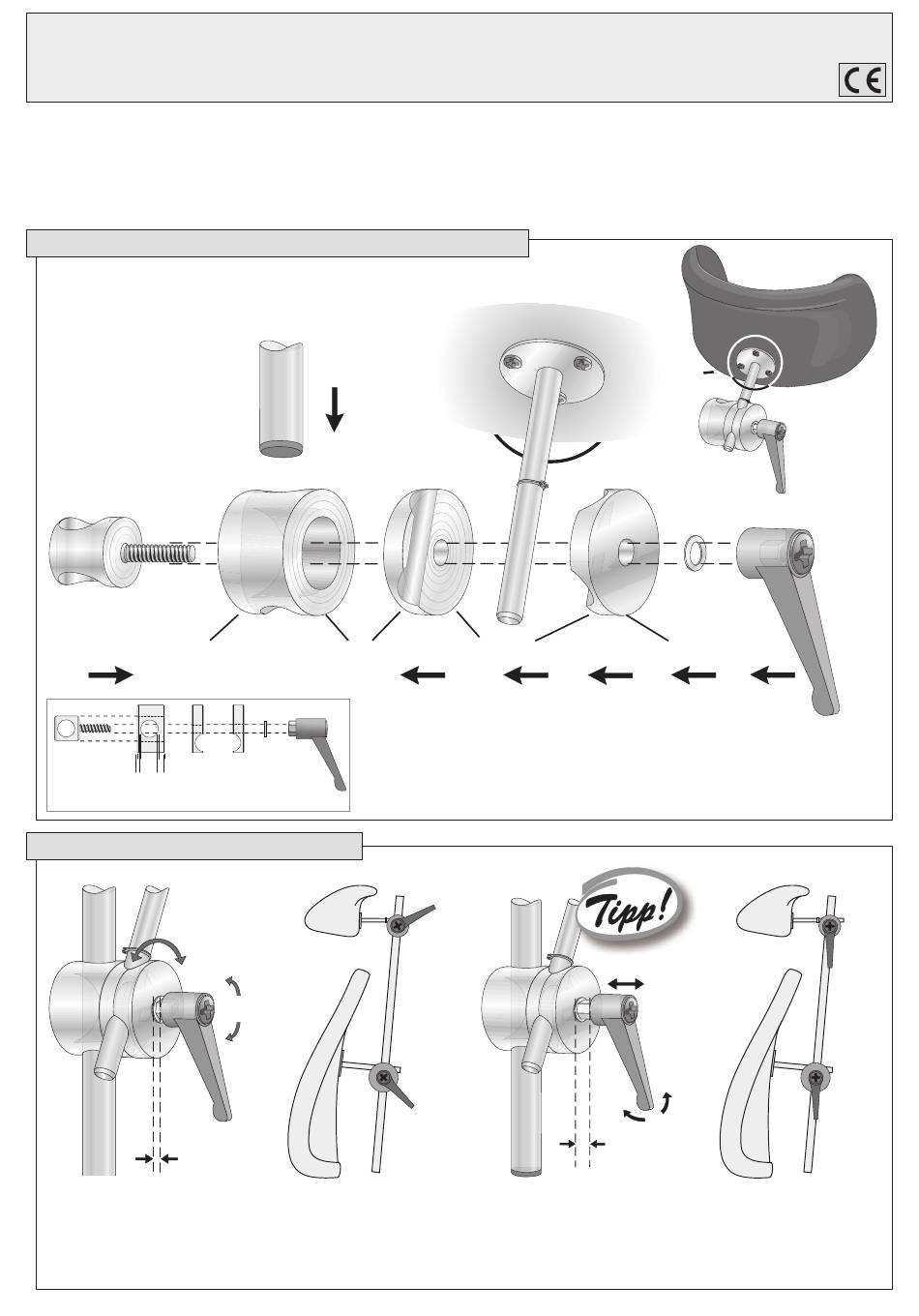

Aufbau und Zusammensetzung der Scheibengelenke
– ERSA1640
Ø 42 mm
– ERSA1648
Ø 48 mm
Ausschubstange
Oberfläche:
glatt
ca.
ca.
3 mm
5 mm
Handhabung der Scheibengelenke
Zum Lösen der Scheibengelenke
den Klemmhebel entgegen dem
Uhrzeigersinn drehen. Dabei die
Teile festhalten und in die ge-
wünschte Position bringen. – Mit
dem Klemmhebel im Uhrzeiger-
sinn wieder festdrehen.
6
HAEMO-LINEA
geriffelt
Klemmhebel
ERSA1641
Klemmhebel in ungünstiger
Position – Es besteht die
Gefahr, daran hängenzu-
bleiben.
— Ersatzteilliste siehe Seite 12 —
Das Beispiel zeigt
die Kopfstütze
geriffelt
Ist der Klemmhebel in ungünsti-
ger Position, in axialer Richtung
nach außen ziehen, in günstige
Position schwenken und wieder
loslassen. Der Hebel rastet selb-
ständig wieder ein.
glatt
Die Klemmhebel befinden
sich jetzt in günstiger
Position.
