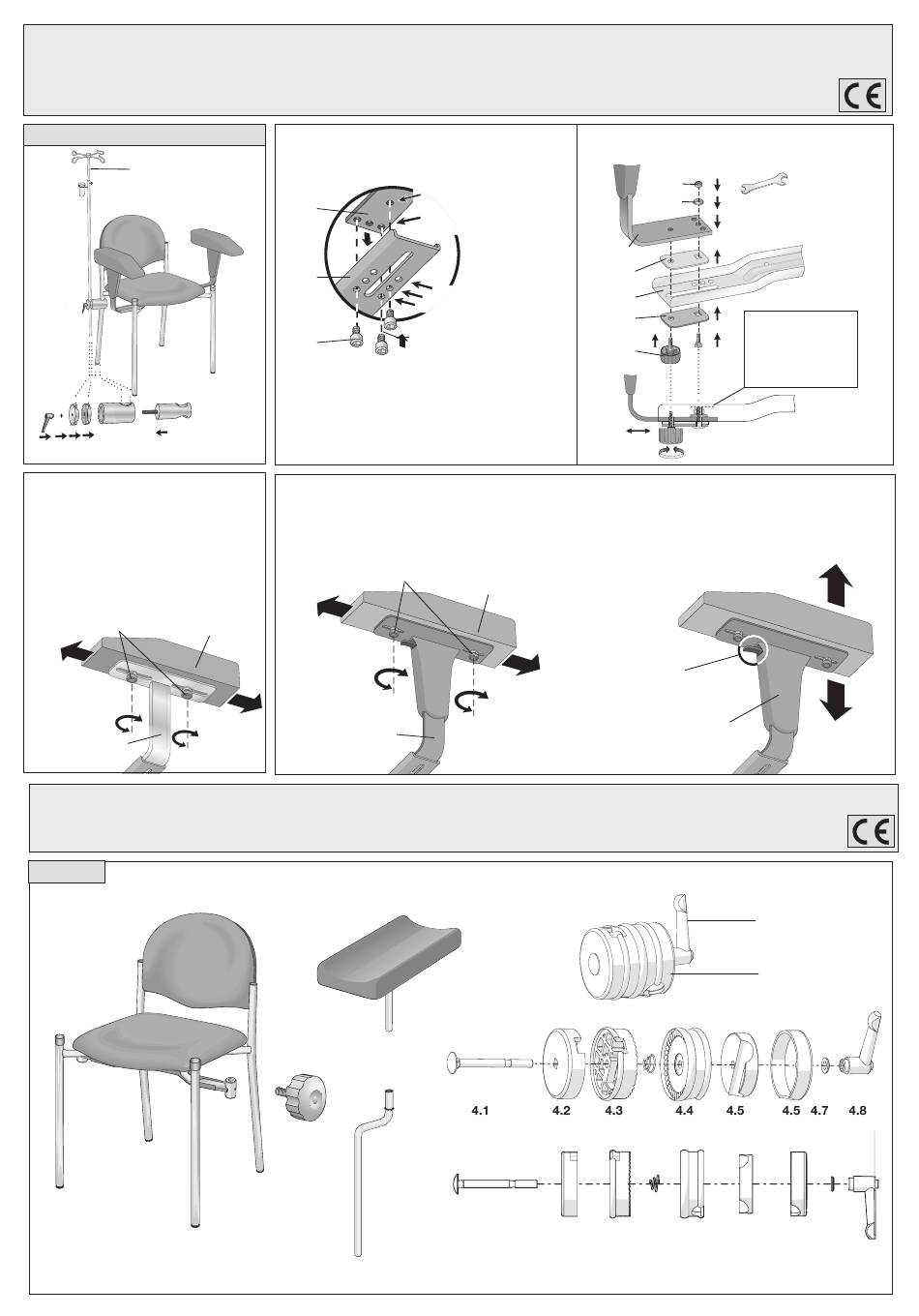

HAEMO-LINEA Cuneo Expander Nr 40972CE / Cuneo Expander Alto 40972CA
Traglast 400 kg – sichere Arbeitslast 225 kg – ständige Last 135 kg
HAEMO-LINEA Cuneo
Zubehör:
Infusionshalter
SIMPO-JEKT
– bei Bedarf bitte extra
bestellen Nr. Z6194
Befestigungskloben Nr. ERSA1653
HAEMO-LINEA Cuneo Expander
Longitudinale Verstellung
der Armauflage
Armauflage verstellen:
1. Rändelschrauben lösen.
2. Armauflage in die gewünschte
Position schieben.
3. Rändelschrauben wieder anziehen.
Rändelschrauben
Armlehnen-
fest
fest
lösen
Armlehnen-
träger
lösen
HAEMO-LINEA Vario Perfekta Expander Nr. 40972VE
Traglast 400 kg – sichere Arbeitslast 225 kg – ständige Last 135 kg
Teile
1
Montage der Armlehnen mit fest vorge-
wählter Breite.
A
B
C
1. Schrauben C mit Inbusschlüssel SW 6
herausdrehen.
2. Armlehnträger A mit der gewünschten Loch-
gruppe in Halterung B zur Deckung bringen.
3. Schrauben C in der neuen Position wieder
fest anziehen.
HAEMO-LINEA Cuneo Expander Alto
Longitudinale Verstellung der Armauflage
1. Rändelschrauben lösen.
2. Armauflage in die gewünschte Position schieben.
3. Rändelschrauben wieder anziehen.
Rändel-
schrauben
polster
fest
lösen
Armlehnenträger
5
3
2b
— Ersatzteilliste siehe Seite 12 —
Montage breitenverstellbarer Armlehnen.
1 Gewindebohrung
+ 1 Lochreihe mit
3 Gewindebohrungen
3 Lochreihen
à 2 Bohrungen
zur Wahl der lichten
Armlehnendistanz
M8x10/12
Armlehnen-
polster
fest
lösen
Zusammenfügen des Scheibengelenks ERSA1631
Bei falschem Zusammenbau hat das Scheibengelenk keine Haltekraft.
J
H
A
D
B
E
WICHTIG:
Oberkante der Mutter
und Gewindeende
F
müssen bündig sein.
G
Auf keinen Fall
fest anziehen.
32 mm
Montageset Nr. 40323
fest
lösen
bei Nachkauf ERSA 1609
Höhenverstellung des Armlehnenträgers
1. Hebel (siehe Kreis) hochziehen,
Armlehnen-Einheit hochziehen.
2. Armlehnen-Einheit in die gewünschte
Höhe bringen (insgesamt 9 Stufen).
3. Hebel loslassen – rastet ein.
Auslösehebel
Tragkörper für Armlehne
4.6
4
Schrauben-
schlüssel
10x13 mm
Klemmhebel
ERSA1633
3
