KEUZE LICHTOPBRENGST
U kunt het armatuur instellen op 2 verschillende Lumen waarden:
ON - 100% (standaard)
1 - 50%
De schakelaar is te vinden naast de LED module en is te zien
wanneer u de beschermingskap heeft verwijderd.

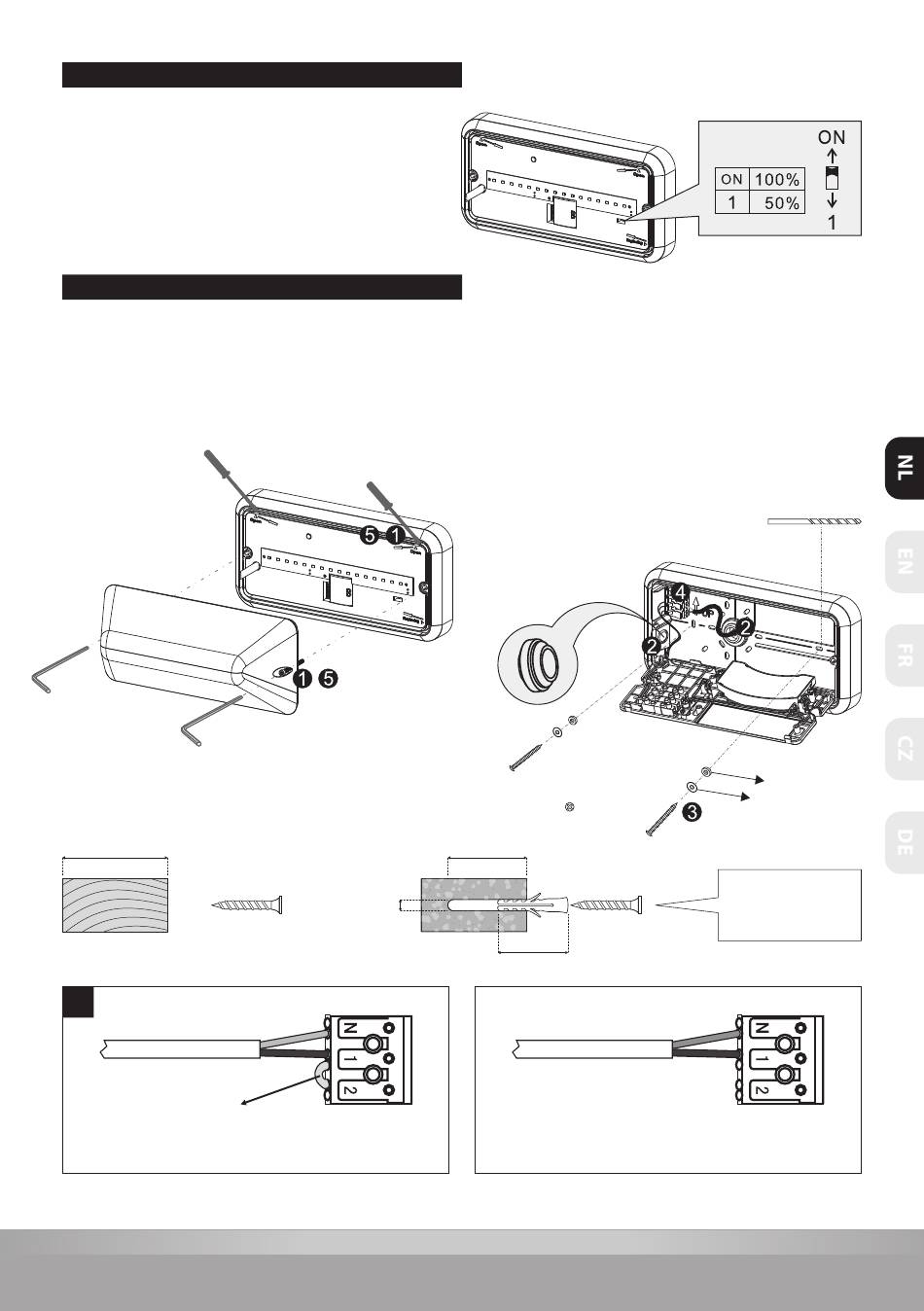

MONTAGE
1. Draai de afscherming los met de meegeleverde inbussleutel en open het LED paneel.
2. Haal het aansluitsnoer door de thule en fixeer met de trekontlasting.
3. Bevestig het armatuur d.m.v. schroeven op de ondergrond.
(Let op de richting. Dit is aangegeven met de markering 'UP' op de basis van het armatuur.)
4. Sluit het aansluitsnoer correct aan op de terminal.
5. Sluit het LED paneel en bevestig de afscherming.
Min. 18mm
4 Aansluiting kabel
HOOFDAANSLUITING
Verwijder bij Master/Slave gebruik
Zonder sensor
Min. 45mm
ø6mm
40mm
HOOFDAANSLUITING
Met sensor
(geschakelde fase niet verplicht)
www.prolumia.com
PH2
Let op:
• Bij steen niet in de voeg/rand van
de steen boren
• In zachte steen geen pneumatische
boorhamer gebruiken
• Boorgat stofvrij maken
Licht-
sterkte
ø4mm
Rubber
Metaal
